径向发动机连杆组件结构设计方案

项目分类:发动机 发布时间:2024-10-08 ID:780824
  • 径向发动机连杆组件结构设计方案
  • 径向发动机连杆组件结构设计方案
  • 径向发动机连杆组件结构设计方案

  在航空活塞动力、小型农用动力装备、应急发电机组的径向发动机布局中,连杆组件是承接活塞往复运动、将燃烧爆发力转化为曲轴旋转扭矩的核心传力部件,其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。不同于直列发动机的并列连杆布局,径向发动机的连杆需要围绕中心曲轴呈星型排布,单根主连杆需要同时适配多个副连杆的铰接载荷,这对连杆的结构强度、安装定位精度、动平衡特性都提出了区别于常规内燃机连杆的设计要求。

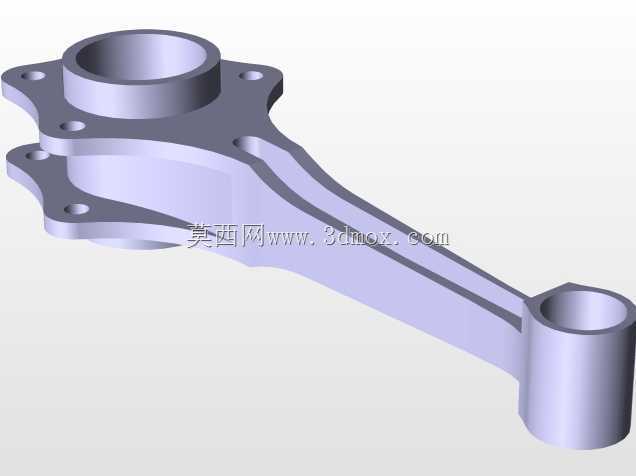

  从实际工况来看,该连杆组件的大端采用分体式法兰安装结构,法兰面均匀布置6个定位安装孔,用于与曲轴曲柄销端的连接座实现刚性固定,安装孔的位置度公差控制在0.02mm以内,确保大端与曲轴配合的同轴度,避免高速运转时出现偏磨、振动超限的问题。大端的轴孔内径经过尺寸链校核,适配对应规格的滑动轴承衬套,衬套与轴孔采用过盈配合,过盈量控制在0.03-0.05mm区间,既保证衬套在交变载荷下不发生相对转动,又避免过盈量过大导致衬套内孔收缩变形,影响润滑油膜的形成。连杆杆身采用工字形截面结构,相较于等截面矩形杆身,工字形截面在同等重量下可以提升35%以上的抗弯截面模量,能够更好地承受活塞做功时传递的爆发压力,以及曲轴旋转带来的交变弯曲载荷,杆身的过渡圆角全部采用R3-R5的圆弧过渡,避免应力集中导致的疲劳断裂问题,这一设计细节在高转速径向发动机中尤为关键,因为星型布局的连杆在运转过程中会承受周期性变化的离心载荷,应力集中点很容易成为疲劳失效的起始位置。

  连杆的小端为整体式套筒结构,用于连接活塞销,小端内部预留有润滑油道的连通位置,工作时来自曲轴主油道的压力润滑油会通过杆身内部的铸造成型油道输送到小端衬套位置,为活塞销与衬套的相对摆动提供持续润滑,避免干摩擦导致的衬套烧蚀。小端的外径尺寸经过动平衡校核,与大端法兰的重量形成匹配,确保整根连杆在额定转速下的不平衡量控制在2g·cm以内,减少径向发动机星型排布时的整体振动。从安装边界来看,该连杆的中心距尺寸严格匹配对应排量径向发动机的活塞行程与曲轴回转半径,大端法兰的外轮廓尺寸经过干涉校核,在曲轴旋转到任意角度时,都不会与相邻气缸的连杆、曲轴箱内壁发生运动干涉,小端的活塞销孔直径适配标准规格的活塞销,能够直接与同系列的活塞组件实现装配互换,不需要额外的修配加工。

  在设计思路上,该结构优先考虑了径向发动机的紧凑布局需求,杆身的宽度尺寸控制在最小合理范围,为星型排布的其他连杆留出足够的运动空间,同时大端的法兰连接结构相比传统的斜切口连杆剖分结构,拥有更高的连接刚度,能够承受径向发动机工作时更高的爆发压力,尤其适配采用航空煤油、汽油混合燃料的大压缩比径向动力装置。在实际装配场景中,该连杆可以通过大端法兰的安装孔直接固定到曲柄销的连接盘上,装配时不需要额外的连杆螺栓防松结构,法兰面的摩擦力与定位销的剪切力即可承担运转时的扭矩载荷,大幅简化了现场装配的工序,也降低了连杆螺栓松动导致的故障风险。从载荷传递路径来看,活塞顶部受到的燃烧压力通过活塞销传递到连杆小端,经过工字形杆身的均匀传力,最终通过大端法兰传递到曲轴曲柄销,整个传力路径上的截面变化平缓,没有突变的结构台阶,能够有效降低交变载荷下的应力幅,提升组件的疲劳寿命。针对径向发动机常见的润滑不足问题,杆身内部的油道采用大孔径设计,即使在低温启动、机油粘度较高的工况下,也能保证足够的润滑油流量到达小端衬套位置,减少冷启动磨损。此外,连杆的所有外露棱边都做了倒钝处理,避免装配过程中划伤操作人员,也防止运转过程中棱边产生的应力集中引发结构失效。
