三角支撑式斜齿传动连接臂结构设计

　　在重载传动系统的布局设计中，这类带斜齿啮合特征的三角支撑连接臂，往往承担着动力分流与结构承载的双重作用，和常规直齿传动的悬臂支撑件不同，它的结构形态完全围绕斜齿轮啮合时的轴向力抵消逻辑来展开。从实际应用场景来看，这类零件常见于需要换向传动的动力传输节点，比如小型动力单元的输出端、轻工设备的变速传动段，还有部分需要紧凑布局的专用设备传动链路里，它既要作为斜齿轮的安装基座承载啮合过程中的径向与轴向复合载荷，还要通过自身的臂状结构实现动力传递路径的转向，把单一输入轴的扭矩传递到两个不同轴线上的输出点位，省去额外加装传动换向座的空间占用。

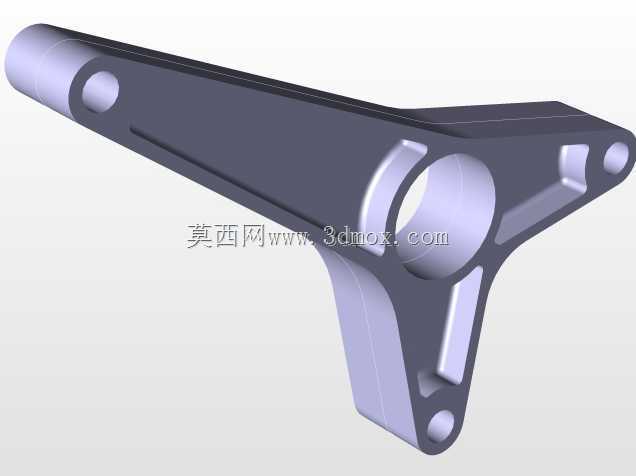

　　从功能特性上看，零件上三个不同孔径的安装孔位分别对应不同的装配需求：大直径的中心孔是斜齿轮的安装定位基准，孔壁的加工精度直接决定斜齿轮装配后的同轴度，进而影响啮合过程中的齿面接触面积，设计时这个孔的公差带通常选H7级，和齿轮轴的配合采用过渡配合，既保证装配后的定位精度，也避免过盈量过大导致的装配应力集中；两个分布在臂端的小孔是铰接固定点位，分别连接动力输入侧的摆臂结构和输出侧的负载连杆，孔位的中心距公差需要控制在±0.02mm以内，否则会出现传动卡滞或者啮合侧隙过大的问题。臂身的三角加强筋结构不是随意设置的，斜齿轮啮合时会产生垂直于齿面的轴向分力，这个力会对臂身形成扭转力矩，常规的直臂结构在长期交变扭转力作用下很容易在根部出现疲劳裂纹，而三角支撑的筋位刚好把扭转力分解为沿筋条方向的压应力和拉应力，大幅降低臂身根部的应力集中系数，经过有限元校核，同等壁厚下这种三角结构的抗扭刚度比等截面直臂高40%左右，同时还能减少不必要的材料堆积，降低零件整体重量。

　　设计思路上，这个零件的外形轮廓完全是力流走向的具象化呈现：从中心齿轮安装孔出发，力流分别沿着三个臂的方向传递到各个安装点位，所以臂的截面是渐变的，靠近中心孔的位置截面厚度最大，往臂端延伸的过程中逐步收窄，既符合力流传递的应力分布规律，也避免了材料浪费。齿部的斜齿参数设计需要匹配啮合副的参数，螺旋角通常选15°到20°之间，这个角度区间的斜齿轮啮合重合度适中，既不会因为螺旋角过大导致轴向力超出轴承承载范围，也不会因为螺旋角太小失去斜齿轮传动平稳、噪音低的优势。齿面的粗糙度要求控制在Ra1.6以下，减少啮合过程中的摩擦损耗，延长零件的使用寿命。

　　从安装边界来看，这个零件的装配空间需要预留足够的齿部啮合间隙，中心孔轴线和两个臂端孔的轴线平行度公差要控制在0.01mm/100mm以内，否则斜齿轮啮合时会出现偏载，导致齿面局部磨损过快。臂身的外轮廓和周边壳体的最小间隙要保留2mm以上，避免设备运行过程中因为振动产生干涉。零件的材质通常选40Cr调质处理，表面硬度达到HB220-250，齿面可以根据负载情况选择是否做高频淬火处理，如果是用于重载传动场景，齿面淬火硬度达到HRC45-50就能满足长期使用的耐磨需求。在实际装配过程中，中心孔装配齿轮轴后需要打表检测齿圈的径向跳动，跳动值不能超过0.03mm，两个臂端的铰接孔装配销轴后要保证臂身摆动灵活，没有卡滞点，同时轴向窜动量控制在0.1mm以内，避免传动过程中出现额外的冲击载荷。

　　很多刚接触结构设计的工程师容易把这类零件当成简单的连接支架来处理，忽略斜齿轮啮合带来的轴向力对结构强度的影响，往往会出现臂身变形导致齿轮啮合侧隙变化，进而引发传动噪音大、齿面过早磨损的问题。这个结构的设计核心其实是在紧凑的空间约束下，同时满足齿轮安装的精度要求、结构承载的强度要求、以及传动路径的布局要求，三个维度的需求缺一不可。比如筋位的厚度设计，不能一味追求强度做的过厚，过厚的筋位在铸造或者注塑加工过程中容易出现缩孔缺陷，反而会降低零件的实际强度，通常筋位的厚度设置为相邻臂身壁厚的0.7倍左右，既能保证加强效果，也能避免加工缺陷。另外，各个孔位的端口都做了倒角处理，不仅是为了装配时方便导入销轴和轴件，也能去除加工毛刺，避免装配过程中毛刺脱落进入齿轮啮合区域造成齿面损伤。在三维建模过程中，所有的过渡圆角都需要按照应力集中系数来设置，尤其是臂身和中心孔连接的位置，圆角半径不能小于2mm，避免尖角位置出现应力断裂的风险。
