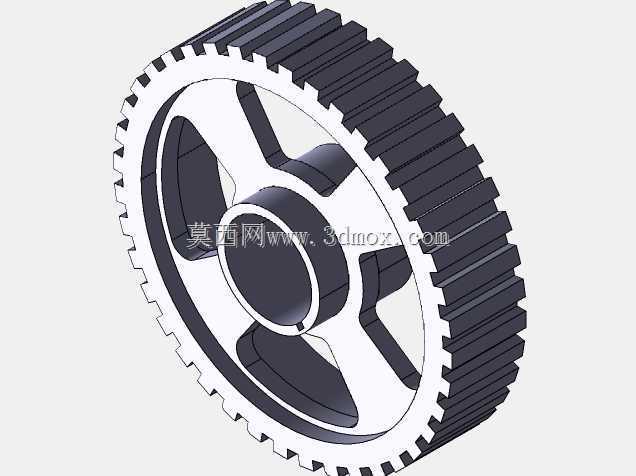

辐板式直齿圆柱传动齿轮结构设计

　　这类辐板式直齿圆柱齿轮，多应用在中低速、中等载荷的传动链路中，常见于小型机电设备、稳压装置内部的动力传递单元，也可适配轻工机械、输送设备的减速传动环节，核心作用是在两根平行轴之间传递恒定转速比的旋转扭矩，保证传动过程中传动比精准、无滑动，满足设备对动力传输同步性的基础要求。从结构设计逻辑来看，采用辐板式而非实心轮体，核心是在保证轮体结构强度、啮合刚度满足载荷要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低设备启动、变速过程中的惯性冲击，同时也能节省加工原材料，降低零件生产的物料成本。轮缘部分的齿形采用标准渐开线齿廓设计，齿向为直齿，加工时可采用滚齿、插齿工艺完成齿形加工，齿面精度可根据实际传动需求调整，若用于载荷平稳、

　　转速不高的场景，可选用中等精度等级，无需额外的齿面修形工序，加工门槛更低，适配常规的量产加工条件。轮毂部分设计有中心安装孔，孔壁预留键槽位置，用于和传动轴通过平键实现周向固定，传递扭矩时可避免轮体与轴之间出现相对转动，轮毂的轴向长度略大于轮缘宽度，保证安装后与轴的配合长度足够，减少轴上的应力集中，提升连接可靠性。轮辐部分采用三辐条对称布置的结构，三条辐条沿轮体周向120度均匀分布，辐条截面采用矩形过渡设计，与轮缘、轮毂的连接位置均做了圆角过渡处理，避免应力集中导致的轮体开裂问题，在承受交变载荷时，应力可沿辐条均匀分散，不会在连接位置出现应力突变。从安装边界来看，这类齿轮的中心孔尺寸、齿顶圆直径、齿宽均按照常规传动安装空间设计，

　　安装时需保证两啮合齿轮的中心距与设计值偏差在允许公差范围内，齿面啮合接触斑点沿齿高、齿长方向的占比符合传动精度要求，轴向定位可通过轴肩、挡圈实现，无需额外的复杂固定结构。实际应用中，这类齿轮的传动效率可达98%以上，直齿结构不存在轴向力，对支撑轴承的轴向承载能力没有额外要求，可选用普通深沟球轴承作为支撑，降低整套传动机构的配套成本。设计过程中，轮缘厚度、辐条厚度、轮毂外径的参数均按照齿根弯曲强度、齿面接触强度的计算结果确定，保证在额定载荷下，齿根不会出现弯曲疲劳断裂，齿面不会出现过早的点蚀磨损，轮体的静强度、疲劳强度均能满足设计寿命内的使用要求。针对不同的使用场景，可通过调整齿面硬度、齿轮模数、齿数来适配不同的载荷、转速需求，

　　若用于载荷较大的场景，可对齿面进行淬火处理提升硬度，延长使用寿命；若用于轻载、低噪音要求的场景，可选用工程塑料材质加工，降低啮合过程中的噪音水平。这类齿轮的结构通用性较强，可通过调整参数适配多种平行轴传动场景，建模过程中严格遵循渐开线齿廓的生成逻辑，齿形参数符合标准规范，可直接用于工程出图、数控加工编程，也可用于装配仿真、运动干涉检查，提前验证传动链路的安装匹配性，减少实际加工装配过程中的返工问题。
