顶部立管夹紧固定桥结构设计

　　在流体输送管路、车用管线排布以及工业设备立管布设场景中，立管的径向固定与轴向限位一直是管线系统可靠性设计的核心环节，顶部立管夹紧桥正是针对立管顶端安装位开发的专用夹紧固定构件，区别于常规的卡箍、管夹类零件，该构件采用一体化桥型结构，可同时覆盖多组并行立管的顶端固定需求，避免了零散管夹安装带来的定位偏差、紧固力不均等问题。从实际应用场景来看，这类夹紧桥多用于交流稳压设备内部的冷却立管固定、车用动力舱内油气立管的顶端限位，以及工业控制柜内布线立管的顶部锁紧，安装位置处于立管的顶端端面区域，既可以约束立管的径向晃动，也能通过端面贴合限制立管的轴向窜动，在设备长期运行产生振动的工况下，能有效降低立管焊缝、连接接头处的疲劳应力，避免管路松动泄漏。

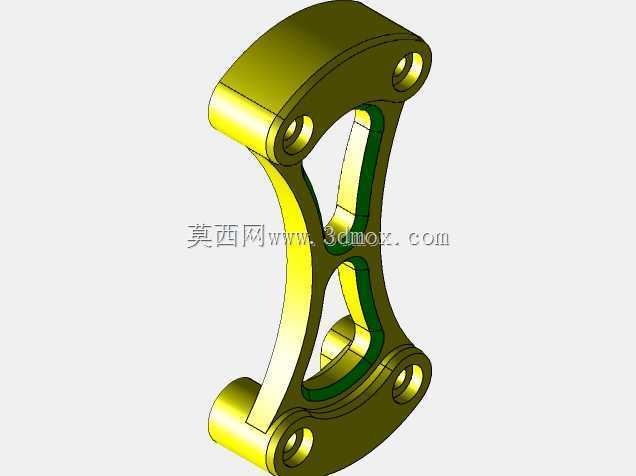

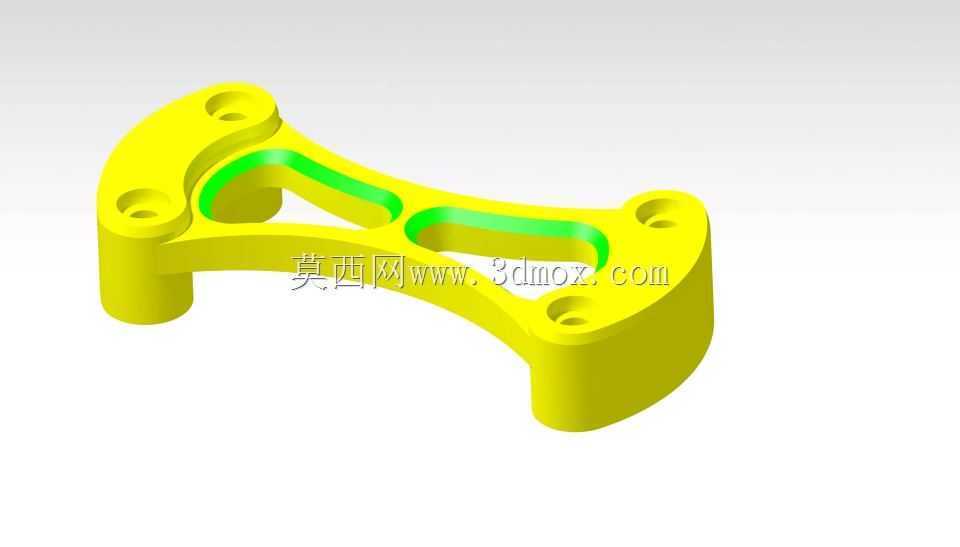

　　从功能特性上看，该夹紧桥采用对称式桥型布局，两端设置带沉孔的安装耳座，中间为弧形夹紧型腔，型腔内侧预留了弹性变形间隙，可在螺栓锁紧时产生均匀的抱紧力，不会对立管外壁造成局部压伤。两端的安装沉孔可适配内六角圆柱头螺栓，安装后螺栓头完全沉入沉孔内，不会突出构件表面，避免与周边其他零部件产生运动干涉。中间的桥身采用镂空式筋条设计，在保证整体结构刚度的前提下，大幅降低了零件自身重量，同时减少了材料用量，适合批量加工生产。型腔内壁的弧形曲面与立管外壁完全贴合，接触面积远大于常规单点锁紧的管夹，抱紧力分布更均匀，即使在持续振动的工况下，也不会出现管夹转动、移位的问题。

　　设计思路上，该零件采用布尔运算的实体建模逻辑构建，首先以两端安装耳的中心距为基准绘制整体轮廓草图，拉伸生成基础实体后，通过布尔求差运算加工出两端的安装沉孔、中间的立管容纳型腔，再通过布尔求和添加桥身的加强筋结构，最后对所有锐边进行倒圆角处理，消除应力集中点。整个建模过程完全遵循机械加工的工艺逻辑，所有拔模角度、圆角半径都适配注塑或压铸的生产工艺，不需要额外做工艺补正即可直接开模生产。在安装边界设计上，两端安装孔的中心距严格匹配设备顶部的安装螺孔位置，安装耳的底面为精加工平面，与设备安装面完全贴合，保证安装后的平面度要求；中间夹紧型腔的中心高度与立管顶端的安装高度一致，安装后桥身的下表面与立管顶端端面保留0.1mm的间隙，既不会压伤立管端面，也能限制立管的轴向窜动。

　　从尺寸匹配逻辑来看，该夹紧桥的型腔直径适配常用规格的金属立管，安装耳的厚度经过刚度校核，在额定锁紧力矩下不会产生弯曲变形，桥身的镂空筋条宽度经过拓扑优化，在满足强度要求的前提下实现了最小的材料占用。实际安装时，先将夹紧桥扣合在立管顶端，对齐两端安装孔后穿入螺栓，按照对角顺序逐步拧紧螺栓，直到桥身的弹性间隙完全闭合，即可实现对立管的可靠夹紧，不需要额外增加防松垫片，依靠桥身自身的弹性变形即可提供持续的锁紧预紧力，长期使用也不会出现螺栓松动的问题。在管线维护时，仅需要松开两端的螺栓即可向上取下夹紧桥，不需要拆卸周边其他零部件，维护操作十分便捷。
