汽车发动机用组合式凸轮轮廓结构设计

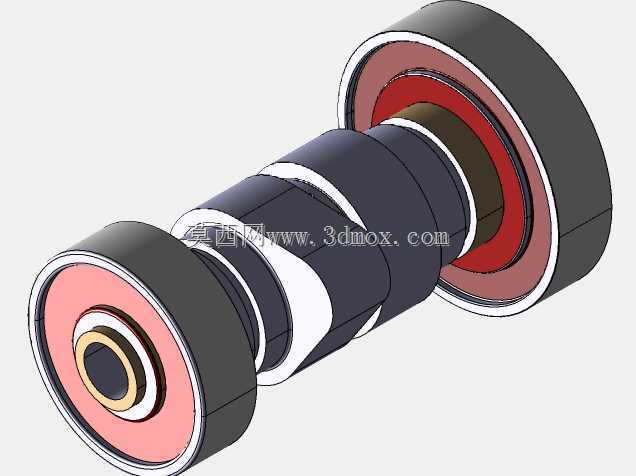

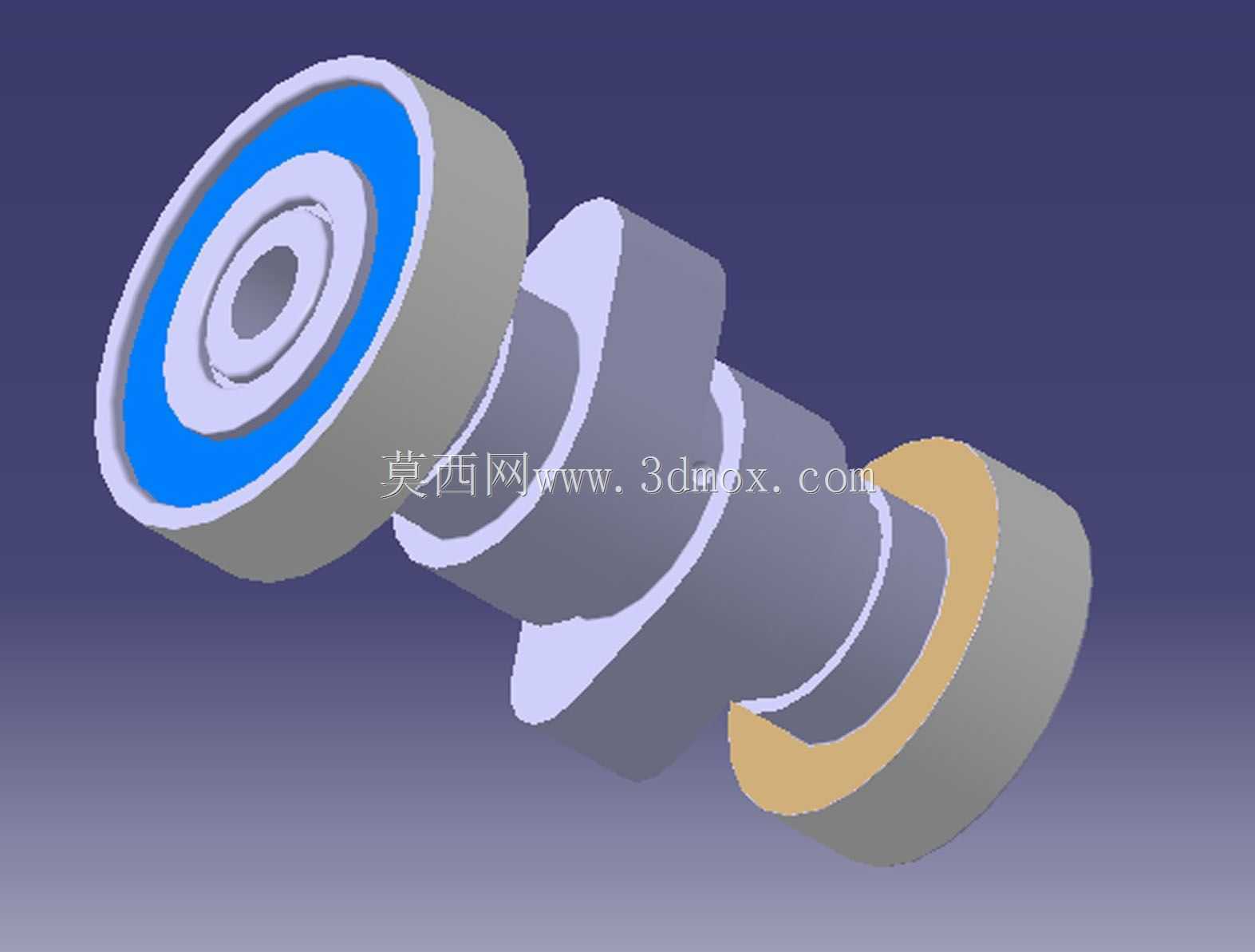

　　在汽车内燃机的配气机构设计中，凸轮轮廓的型线精度直接决定了气门的开启与关闭时序、升程曲线合理性，进而影响发动机的充气效率、动力输出平顺性以及配气机构的磨损寿命，这套凸轮结构采用同轴集成式设计，将多组凸轮型面与支撑轴段整合为一体化组件，省去了分体式凸轮装配时的定位误差累积问题，适配直列四缸发动机顶置凸轮轴的布置需求。从实际应用场景来看，这类集成式凸轮组件多用于小排量乘用车的自然吸气发动机配气系统，安装时通过两端的轴承位与缸盖凸轮轴轴承座配合，轴端预留的键槽结构用于连接正时链轮或VVT相位调节器，确保凸轮轴与曲轴的传动相位严格匹配，避免出现气门与活塞运动干涉的故障。设计过程中，凸轮型线的修正充分考虑了发动机常用转速区间的配气需求，

　　缓冲段采用等加速等减速曲线设计，避免气门开启和关闭瞬间出现冲击异响，工作段的型面曲率经过反复校核，保证气门升程满足进气道流量系数要求，同时让凸轮与挺柱之间的接触应力控制在材料许用范围内，减少长期运转后的型面磨损。从安装边界来看，组件的总长度适配主流1.5L-2.0L排量发动机缸盖的凸轮轴安装腔尺寸，两端轴颈的直径公差按照h6级精度设计，与轴承衬套的配合间隙控制在0.02mm-0.04mm之间，既保证转动灵活性，又避免轴系出现径向窜动；凸轮型面的基圆直径、升程高度经过匹配计算，确保气门最大升程时不会与活塞顶部发生碰撞，同时气门弹簧的压缩量在许用极限范围内，避免弹簧出现并圈失效。结构上，凸轮轴内部预留有贯通式油道孔，与缸盖主油道连通后，

　　压力机油可以通过油道孔输送到各个轴颈位置以及凸轮型面，为摩擦副提供持续润滑，同时带走运转过程中产生的热量，降低凸轮型面的工作温度；相邻凸轮之间的轴肩位置设计有挡油结构，避免机油过多渗入气门室造成机油消耗异常。在实际选型匹配时，需要注意凸轮型线的相位角与发动机正时标记的对应关系，不同缸位的凸轮型面夹角按照发动机点火间隔角设计，确保各缸进排气门的开闭时序符合工作循环要求；支撑轴颈的表面粗糙度要求达到Ra0.8以下，减少运转过程中的摩擦阻力，凸轮型面经过淬火处理后表面硬度达到HRC55以上，具备足够的耐磨性应对长期的高频摩擦接触。这套结构在设计时还考虑了装配工艺性，组件的整体同轴度公差控制在0.015mm以内，避免装配后出现轴系卡滞、

　　运转阻力过大的问题，轴端的定位台阶尺寸与正时链轮的安装孔位精准匹配，不需要额外加工调整即可完成装配，能够有效缩短发动机总装时的装配工时。针对配气机构常见的异响问题，凸轮轮廓的缓冲段设计预留了0.15mm的气门间隙补偿量，在冷机状态下气门机构零件收缩时，也不会出现气门关闭不严导致的气缸压力泄漏问题，热机状态下零件膨胀后，间隙处于合理范围，不会产生额外的敲击异响。
