发动机连杆活塞头结构三维设计

　　在往复式内燃机的动力传递链路里，连杆活塞头是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛适配乘用车汽油机、商用车柴油机、小型通用动力机械以及工程机械动力单元的曲柄连杆机构设计场景。从实际工况来看，该部件需要在高温、高交变载荷的环境下持续工作，做功行程中承接活塞传递来的燃气爆发压力，将活塞的往复直线运动转化为曲轴的旋转扭矩，同时在进气、压缩、排气行程中传递曲轴的拖拽力，带动活塞完成对应冲程动作，整个工作循环中要承受拉压交变载荷、摆动惯性力以及侧向弯矩的复合作用，对结构强度、刚度与轻量化的平衡要求极高。

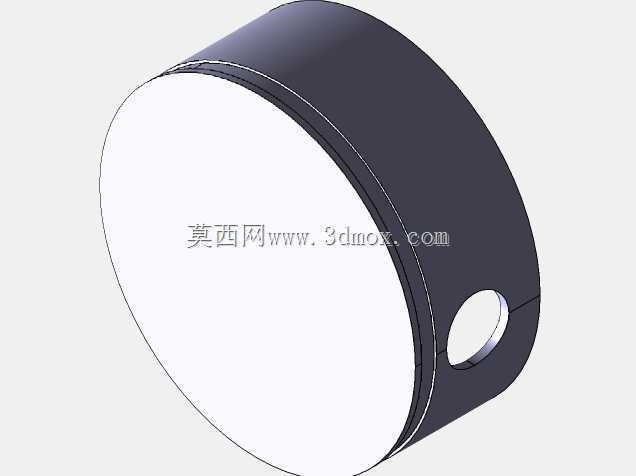

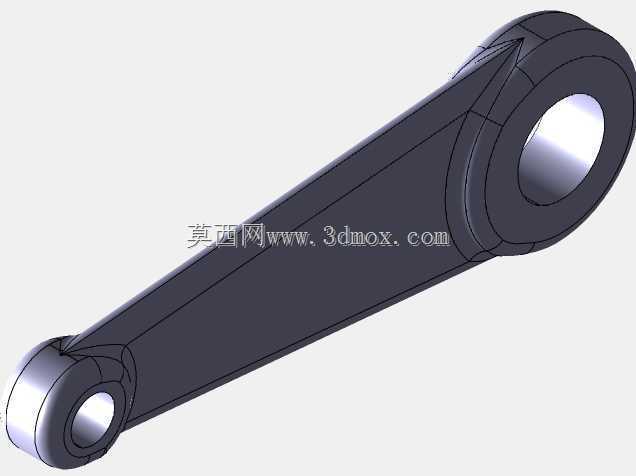

　　设计阶段首先要明确安装边界约束：活塞端的小头孔需要与活塞销过盈或过渡配合，孔位的同轴度、圆柱度公差需要控制在IT6级精度范围内，避免活塞销偏磨导致的局部应力集中；曲轴端的大头孔需要与连杆轴瓦配合，孔内表面需要预留轴瓦安装的定位槽与过盈余量，保证轴瓦装配后无窜动、无间隙松旷。杆身部分采用变截面工字形结构，这种结构形式可以在同等重量下最大化截面抗弯模量，既能够降低往复运动的惯性质量，减少曲轴端的平衡配重负担，又可以保证摆动平面内的抗弯刚度，避免高转速下杆身出现弯曲变形导致的活塞敲缸、轴瓦偏磨问题。杆身与大小头的过渡区域采用大圆弧平滑过渡，从根源上降低应力集中系数，避免交变载荷下过渡位置出现疲劳裂纹。

　　从外形尺寸匹配逻辑来看，大小头的中心距需要严格匹配发动机的冲程参数，中心距偏差会直接影响压缩比，进而导致整机燃烧效率下降、爆震风险提升；小头孔的外径尺寸需要适配活塞销座的安装空间，避免活塞运动过程中与活塞销座发生运动干涉；大头孔的外径尺寸需要满足曲轴箱的运动避让要求，保证曲轴旋转过程中连杆大头不会与缸体、曲轴平衡块发生碰撞。杆身的截面厚度沿中心连线方向渐变，靠近小头位置截面尺寸略小，靠近大头位置截面尺寸逐步加大，匹配不同位置的受力分布规律——做功行程中燃气压力作用下，靠近大头位置的弯矩更大，加大截面可以提升局部承载能力，同时不会带来过多的重量增量。

　　在实际装配场景中，该部件的重量分组公差需要控制在极小范围内，同一台发动机装配的同组连杆重量差不能超过设计阈值，否则会导致发动机运转时出现不平衡振动，轻则影响整机NVH表现，重则加剧曲轴轴承的磨损，缩短整机大修周期。活塞头端的衬套安装位需要预留润滑油道孔，与杆身内部的油道连通，将曲轴轴瓦处的压力润滑油引导至活塞销位置，实现活塞销与衬套之间的压力润滑，避免干摩擦导致的烧蚀故障。大头部分的分体结合面采用锯齿形定位结构，保证连杆盖装配后的定位精度，重复拆装也不会出现错位，保证大头孔的圆度精度不受装配影响。

　　从结构验证的角度，三维建模过程中需要完成运动干涉检查、有限元强度校核两个核心环节：运动仿真阶段需要模拟活塞从下止点到上止点的全行程运动，验证连杆在最大摆角位置时与缸壁、曲轴平衡块、活塞裙部的间隙是否满足设计要求，避免实际装配后出现运动卡滞；强度校核阶段需要分别标定最大爆发压力工况、最高转速惯性力工况下的应力分布，确保最大应力值低于材料的疲劳极限，同时校核杆身的弯曲变形量，保证变形量在允许范围内不会影响活塞的正常运动轨迹。此外，连杆表面的拔模角度、圆角过渡都需要兼顾锻造工艺的成型要求，避免出现锻造缺陷，降低批量生产的废品率。
