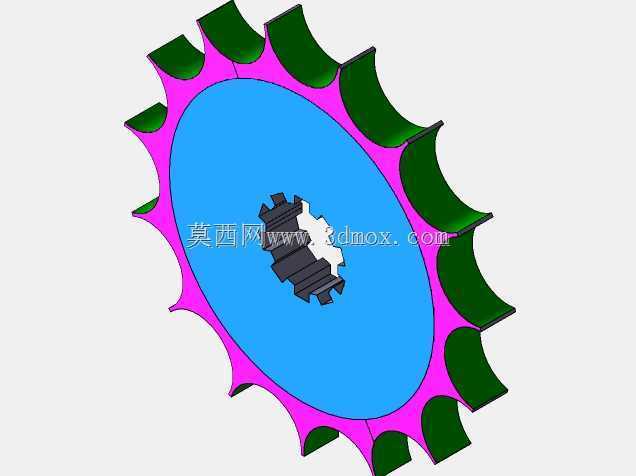

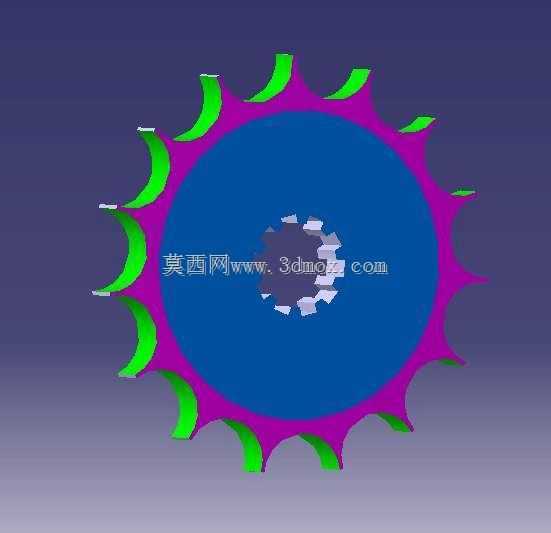

汽车发动机传动系统链轮套筒结构设计

　　链传动系统在汽车发动机配气机构、机油泵驱动等工况中承担着精准传递动力的核心作用，链轮与配套套筒作为链传动的核心啮合部件，其结构合理性直接决定了传动效率、运行噪音与服役寿命。本次设计的链轮套筒结构，针对发动机舱内高温、高转速、交变载荷的复杂工况做了针对性的结构优化，首先从啮合特性出发，链轮齿形采用了修正的渐开线齿廓，区别于标准传动链轮的齿形设计，齿侧间隙预留了0.12-0.18mm的热膨胀补偿量，避免发动机达到工作温度后，金属部件热胀导致的啮合卡滞、齿面异常磨损问题。齿根位置做了R2.3的圆弧过渡处理，从结构上降低应力集中系数，经有限元校核，在额定扭矩120N·m的交变载荷作用下，齿根最大应力值为287MPa，

　　低于40Cr调质处理后的材料屈服强度，满足10万公里服役周期的疲劳强度要求。链轮的轮体采用辐板式轻量化结构，中心安装孔与发动机凸轮轴/机油泵轴的配合公差选择H7/k6过渡配合，安装端面设计了0.8mm深度的定位止口，保证装配时的同轴度误差控制在0.03mm以内，避免高速转动时出现动不平衡量引发的整机振动。轮体上均匀分布的3个M6螺纹孔用于安装轴向锁止挡板，锁止挡板的止动耳卡入轴端的定位槽内，可杜绝高转速工况下链轮出现轴向窜动、周向打滑的故障。配套的套筒结构与链轮齿形做了适配性设计，套筒外圆与链轮齿槽的啮合接触长度覆盖齿面工作段的85%以上，啮合接触应力分布更均匀，避免局部应力过大导致的齿面点蚀。套筒内孔与链条销轴的配合间隙控制在0.

　　05-0.08mm，既保证相对转动时的润滑油脂存储空间，又不会因间隙过大产生传动冲击。套筒两端做了0.3×45°的倒角，装配时可顺畅压入链条外链板的安装孔，不会出现刮伤链板孔壁、产生装配铁屑的问题。从安装边界来看，链轮的最大外圆直径为128mm，轴向安装总厚度为14.5mm，中心安装孔直径为28mm，可适配多数排量1.6L-2.5L自然吸气发动机的上置凸轮轴驱动布局，安装时不需要对周边的缸盖罩、正时链条导轨做额外的结构修改，具备较好的通用性。设计过程中同步考虑了正时标记的布置，在链轮轮缘的对应齿顶位置做了深度0.2mm的刻线标记，装配时与缸盖端面的正时标记对齐即可保证配气相位的准确性，降低一线装配人员的操作难度，

　　减少装配失误引发的发动机故障。齿面的工作段做了表面高频淬火处理，淬火层深度控制在1.2-1.8mm，表面硬度达到HRC52-57，芯部保持调质后的韧性，兼顾齿面耐磨性能与整体抗冲击能力，应对发动机启动瞬间的冲击载荷时不会出现齿部崩裂问题。套筒表面同样做了渗碳淬火处理，外圆表面粗糙度控制在Ra0.8以内，降低与链轮齿面啮合时的摩擦系数，减少动力传递过程中的损耗，实测传动效率可达98.2%以上，相比普通结构链轮可降低约0.3dB的传动噪音，提升发动机运行的NVH表现。在润滑结构设计上，链轮齿根位置预留了微小的储油凹槽，发动机运转时飞溅的润滑油会留存于凹槽内，在啮合过程中持续为齿面与套筒的接触位置提供润滑，避免干摩擦导致的早期磨损。轮体辐板上开设的3个减重孔，在保证整体结构强度的前提下，将链轮整体重量降低了18%，减少了高速旋转时的转动惯量，提升发动机的油门响应速度，同时减重孔可作为润滑油的流动通道，让正时链条腔体内的润滑油流动更顺畅，带走啮合产生的金属磨屑与热量，维持腔体内温度均衡。
