多拐式发动机传动曲轴结构设计

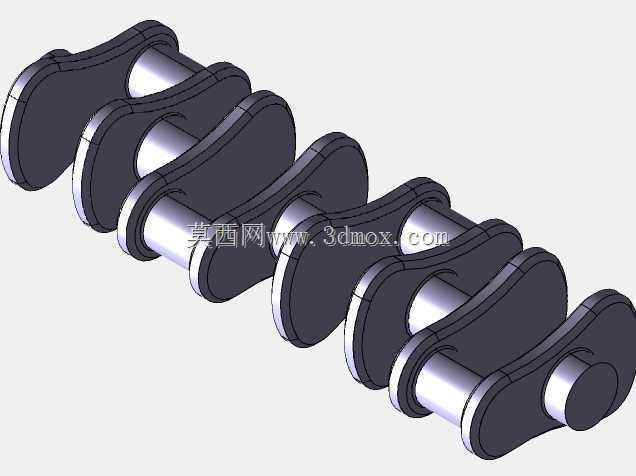

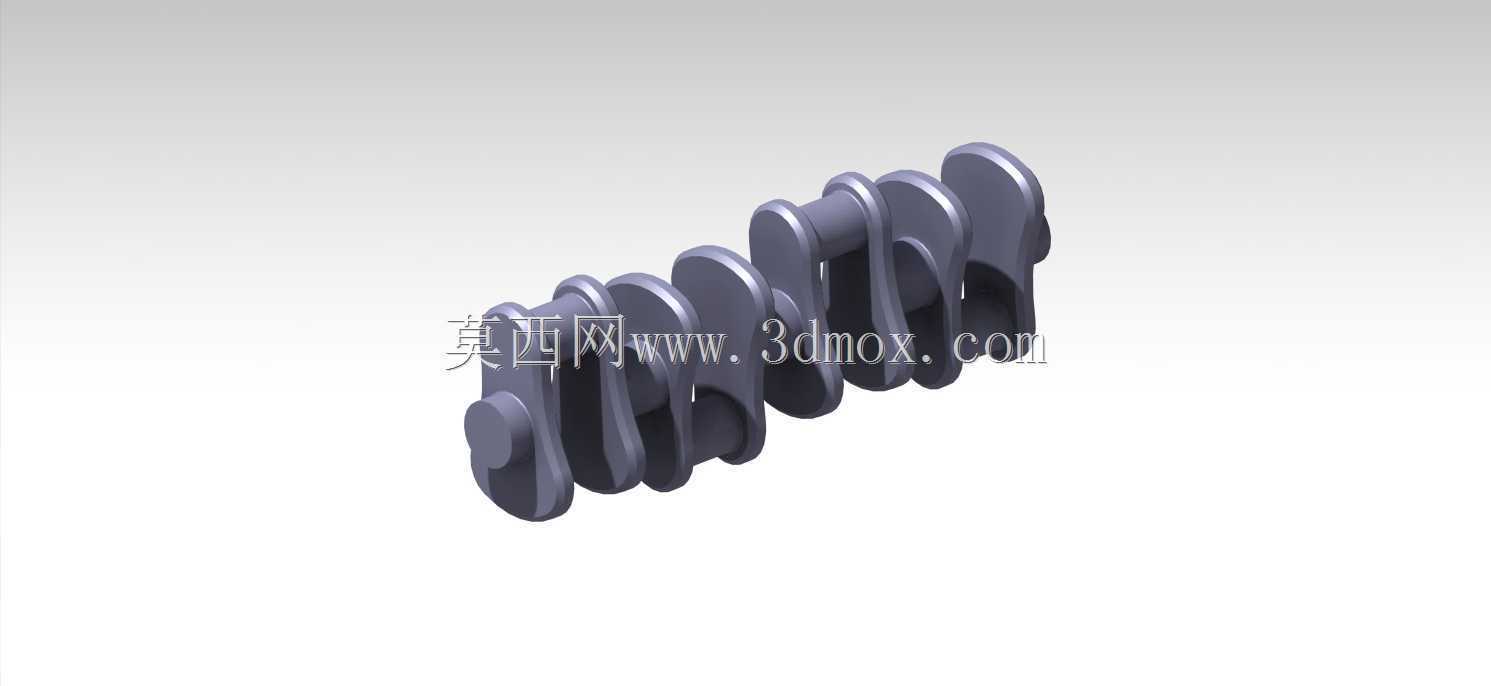

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款多拐曲轴的结构设计，完全围绕四缸直列发动机的做功顺序做相位排布，每段曲柄销的夹角严格按照180度相位差布置，能保证四个气缸的做功冲程均匀错开，让动力输出的扭矩波动控制在合理区间，避免整机运行时出现过大的振动冲击。从实际装机场景来看，这类曲轴主要适配小排量直列四缸动力单元，常见于家用乘用车、小型工程机械的动力总成中，工作过程中需要持续承受活塞连杆组传递来的爆发压力、往复惯性力以及旋转离心力的复合载荷，所以结构设计上对各段轴颈的过渡圆角、曲柄臂的截面形状都做了针对性优化，所有轴颈与曲柄臂连接位置都采用大圆角平滑过渡，能有效分散应力集中点，避免长期交变载荷下出现疲劳断裂的问题。

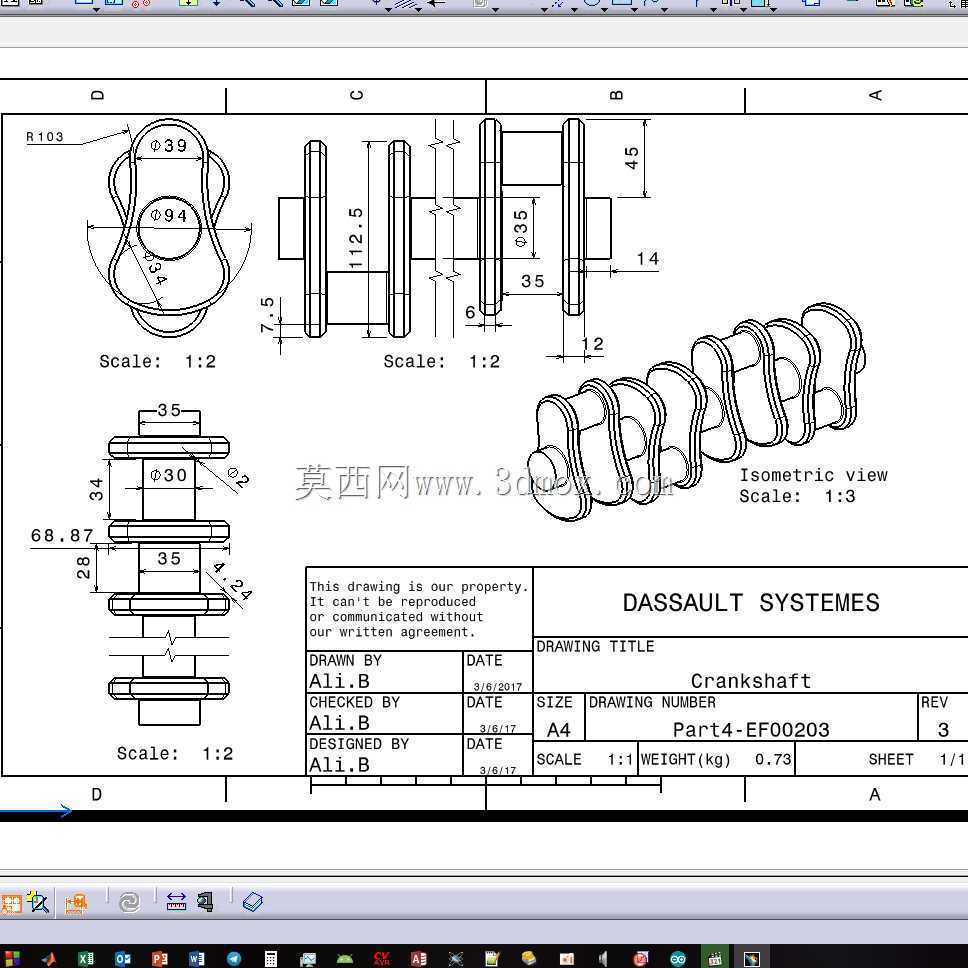

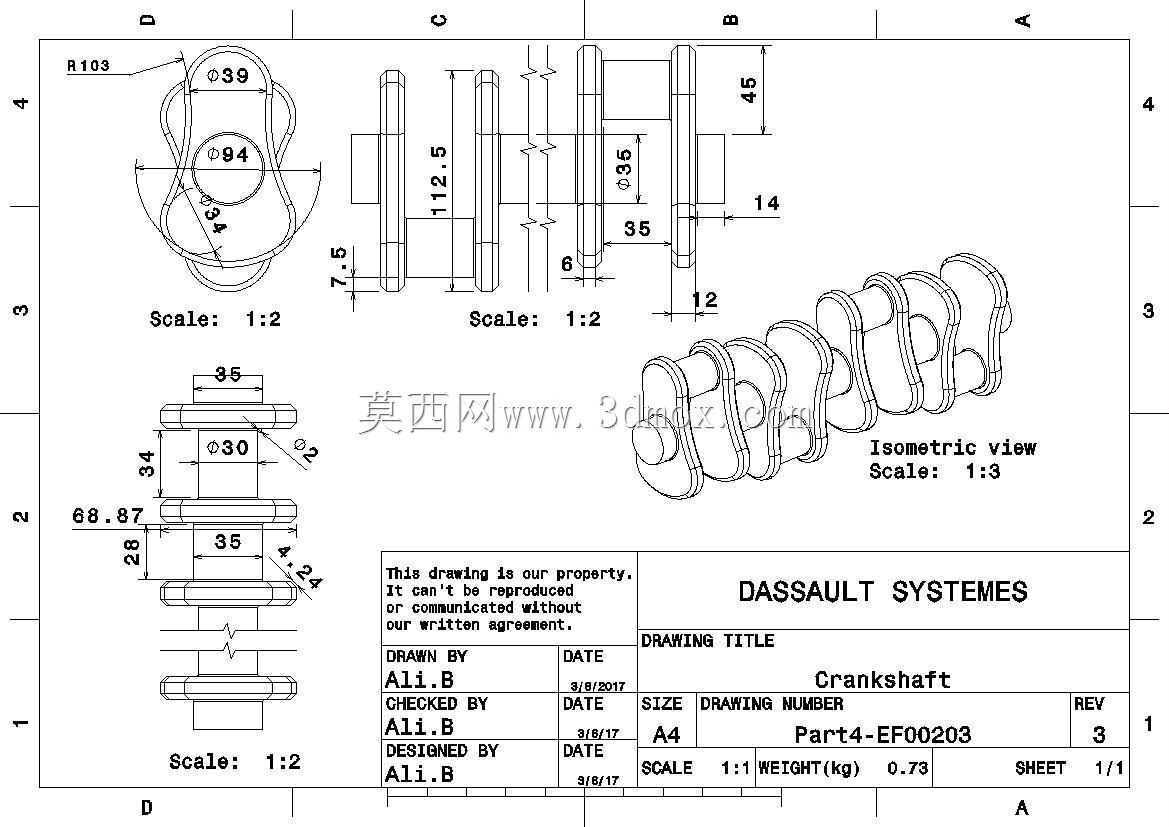

　　从安装边界来看，这款曲轴的主轴颈直径按照标准主轴承座孔尺寸匹配设计，轴向定位台阶设置在中间主轴颈位置，装配时可以直接卡入缸体的主轴承座内，两端分别连接前端正时驱动轮、后端飞轮与离合器总成，轴向窜动间隙控制在常规装机要求的0.1-0.3mm区间，不需要额外做非标适配就能满足常规装机的尺寸要求。曲柄销的直径与连杆大头轴瓦尺寸完全匹配，每段曲柄销的表面粗糙度要求控制在Ra0.8以内，保证轴瓦装配后能形成稳定的润滑油膜，降低运转过程中的摩擦损耗。曲柄臂的厚度根据各缸做功时的最大载荷做等强度设计，在保证整体结构刚度的前提下尽可能去除非承载区域的多余材料，既控制了曲轴整体的转动惯量，又能降低发动机运转时的惯性负载，提升动力响应速度。

　　设计过程中优先考虑了实际加工的工艺可行性，所有主轴颈、曲柄销都采用同轴回转结构，普通外圆磨床就能完成精加工工序，不需要特殊的非标加工设备。曲轴两端的中心孔作为加工基准统一设置，能保证各段轴颈的同轴度公差控制在0.02mm以内，避免装机后出现轴颈偏磨、运转异响的问题。油道设计采用斜向贯通式结构，从主轴颈表面的进油口直接连通到对应曲柄销的出油口，发动机运转时主油道的压力润滑油可以通过内部油道直接输送到连杆轴瓦位置，保证高转速工况下各摩擦副都能得到充分润滑，不会出现干磨烧瓦的故障。平衡块的形状和重量根据每段曲柄的旋转质量做精准匹配，整体动平衡精度按照G2.5等级设计，装配前只需要在平衡块外缘做少量去重就能满足高转速运转的平衡要求，能有效降低发动机整机的振动水平，提升运行平顺性。

　　从功能特性上看，这款曲轴的结构完全规避了冗余设计，所有结构特征都服务于动力传递、载荷承载、润滑保障三个核心需求，没有多余的装饰性结构，完全符合动力核心部件的设计逻辑。前端轴颈预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装键槽，装配时可以通过平键传递扭矩，驱动配气机构、冷却系统、润滑系统的附属部件同步运转；后端法兰面按照标准飞轮连接螺栓孔位布置，能直接匹配同系列发动机的飞轮总成，扭矩传递过程中不会出现连接松动的问题。实际选型适配时，只需要确认发动机的缸数、缸心距、主轴颈尺寸参数，就能判断这款曲轴是否适配对应动力总成，不需要做额外的结构修改，既可以用于教学场景下的曲柄连杆机构原理演示，也能作为小排量发动机改型设计时的结构参考，帮助设计人员快速完成曲轴部分的结构校核与细节优化，缩短动力总成的开发周期。
