CATIA设计夹式投影安装固定夹具结构

　　该夹式投影固定夹具主要应用于车载投影模组、工业小型投影设备的快速安装场景，适配圆形投影镜头的外围固定需求，解决传统螺丝固定方式拆装效率低、定位精度差的问题，在车载HUD投影改装、小型工业视觉投影对位工位中应用广泛。从实际使用场景来看，这类夹具需要在有限的安装空间内完成投影组件的抱紧固定，同时要预留接线、调节的操作空间，避免遮挡投影光路，还要兼顾安装后的抗振性能，适配车辆行驶、设备运行过程中的持续振动工况，防止投影组件出现偏移、松动导致的投影画面错位问题。

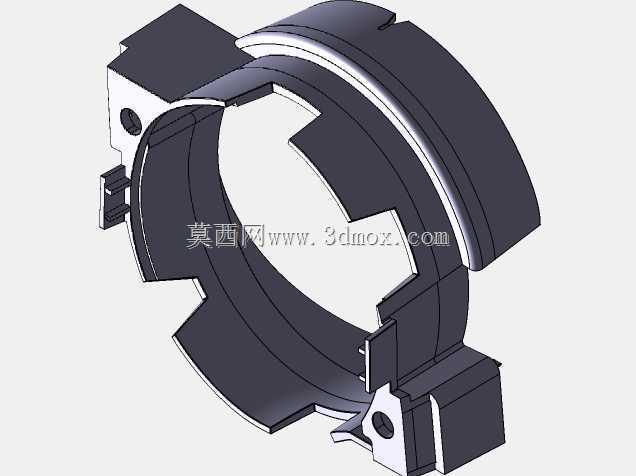

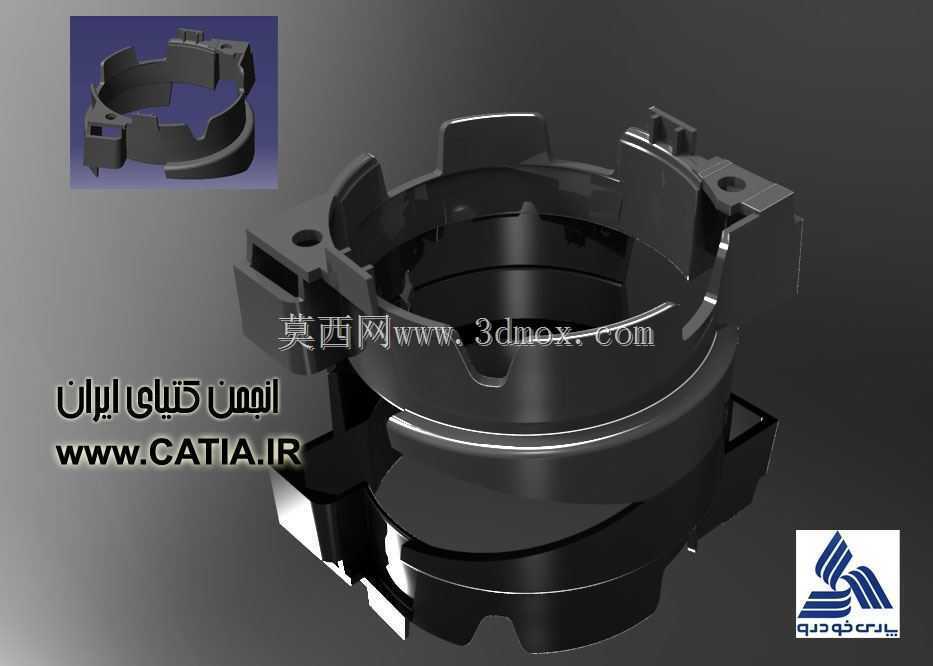

　　从功能特性上看，该夹具采用环形开口抱紧结构，主体为环形基座，周向分布三处带安装孔的定位支耳，支耳上预留的通孔可配合螺丝完成与安装基座的固定连接，环形内壁做了适配投影组件外壳的弧度匹配，保证抱紧时接触面均匀受力，不会对投影组件外壳造成局部压损。夹具一侧设置带卡扣的快装结构，安装时可先通过开口卡入投影组件外围，再通过卡扣完成预固定，最后锁紧支耳螺丝完成最终固定，相比全环形封闭夹具，安装时无需从投影组件端部套入，可适配周边有接线、凸起结构的投影组件安装，大幅降低装配难度。夹具上的缺口结构并非随意开设，每一处缺口都对应投影组件上的接线位、调节旋钮位，安装后不会干涉投影组件的接线操作与焦距调节动作，同时缺口结构也能减轻夹具自身重量，降低安装基座的承重负担。

　　设计过程中首先要确认投影组件的外围轮廓尺寸，通过逆向测绘或者原厂提供的外壳尺寸确定环形基座的内径，保证抱紧间隙控制在0.1mm以内，既不会因为间隙过大导致夹持松动，也不会因为间隙过小造成安装困难甚至压损外壳。支耳的位置分布需要匹配安装基座上的预留孔位，三个支耳呈120度左右的周向分布，保证固定后受力均匀，不会出现单侧受力导致的夹具倾斜问题。卡扣结构的设计需要兼顾卡紧力与拆装便利性，卡扣的扣合量设置在1.2mm左右，既可以保证预固定时夹具不会从投影组件上滑落，又能在拆卸时通过普通一字螺丝刀撬动即可完成脱扣，无需专用工具。安装边界方面，该夹具的最大外轮廓尺寸控制在投影组件外径的1.3倍以内，支耳突出环形主体的高度不超过15mm，可适配安装空间局促的车载仪表台内部、工业设备狭小安装舱内的使用需求，夹具整体厚度控制在8mm，不会过多占用轴向安装空间，给投影组件的前后焦距调节预留足够行程。

　　结构细节上，夹具的所有棱边都做了R0.5的圆角处理，避免安装过程中锐边划伤操作人员手部，也防止刮破投影组件的连接线材。安装孔位做了沉头设计，锁紧螺丝后螺丝头部不会突出支耳表面，避免与周边其他零部件产生干涉。环形内壁做了细微的防滑纹理处理，增大与投影组件外壳之间的摩擦力，进一步提升抗振防松性能，即使在持续振动工况下也能保持夹持位置稳定。在建模过程中，需要重点验证卡扣结构的形变余量，通过CATIA的装配干涉检查功能，模拟夹具开合过程中的形变范围，确认卡扣在最大形变状态下不会出现应力超过材料屈服强度的问题，保证卡扣结构的使用寿命满足多次拆装的使用需求。同时还要验证安装后夹具与投影组件、安装基座之间的间隙，确认所有活动部件都不会与夹具产生运动干涉，保证投影组件调节动作顺畅。
