汽车动力系统用多曲拐曲轴结构设计

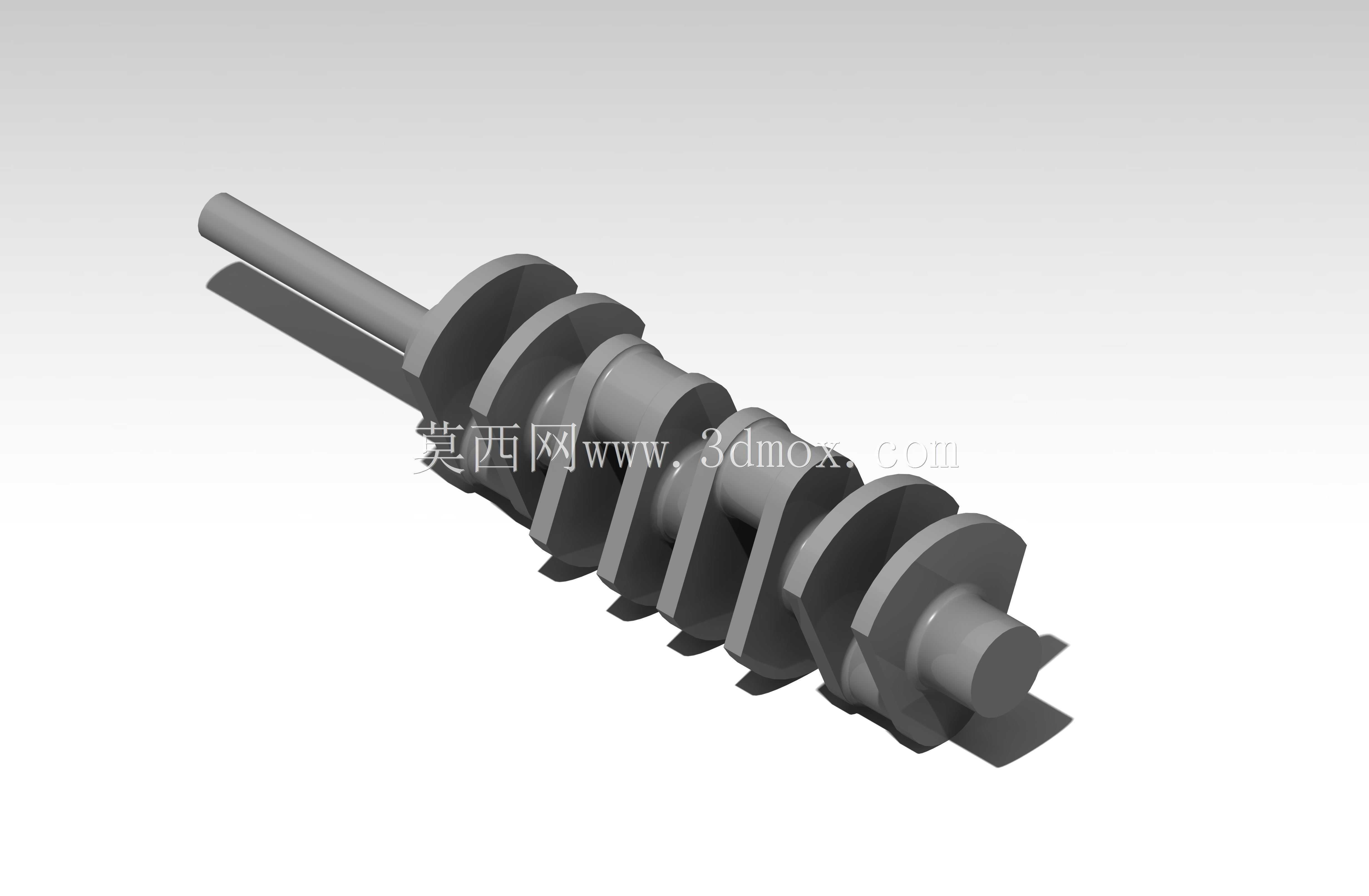

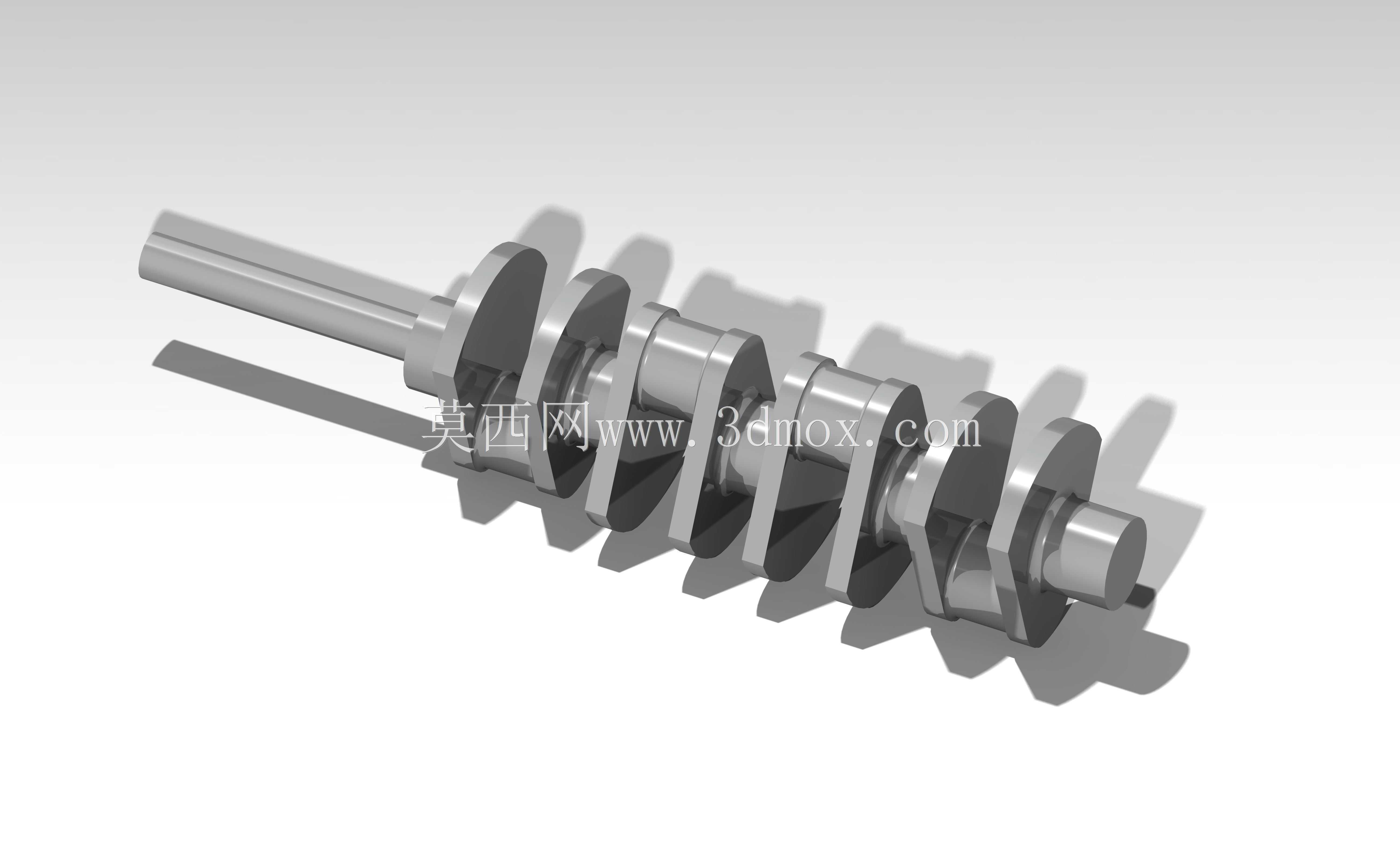

　　在往复式动力设备的核心传动链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是动力输出路径上无法替代的核心承载构件。这款多曲拐结构的曲轴，针对直列多缸动力单元的做功顺序做了曲拐相位角的匹配设计，每个曲拐的偏心距严格对应活塞行程参数，保证各缸做功冲程的相位差均匀分布，让动力输出的扭矩波动控制在合理区间，减少整机运转时的振动冲击。从结构细节来看，曲轴的主轴颈部分采用等直径设计，匹配轴瓦的安装公差要求，表面预留了足够的粗糙度加工余量，方便后续做表面淬火、精磨等工艺处理，满足高转速工况下的耐磨需求。连杆轴颈与主轴颈之间的过渡圆角做了圆弧强化设计，避免应力集中导致的疲劳断裂，这部分的曲率半径经过反复校核，

　　在平衡结构强度与轻量化需求之间取了最优值。曲轴前端的伸出轴段设计有键槽与定位轴肩，可直接安装正时齿轮、皮带轮等前端附件，轴肩的定位尺寸严格对应附件的安装端面，保证装配后各附件的同轴度符合设计要求，减少运转时的偏磨风险。后端的法兰结构用于连接飞轮，法兰端面上的螺栓孔位置度经过严格管控，保证飞轮安装后的动平衡精度，避免高转速下出现离心振动。在实际应用场景中，这类曲轴可适配小排量直列四缸车用动力单元，也可经过参数调整后用于通用汽油机、小型柴油发电机组的动力核心，安装时需要注意主轴颈与缸体主轴承座的同轴度公差，各道主轴承盖的螺栓拧紧力矩需要按照工艺要求分步对称拧紧，避免曲轴出现弯曲变形导致的卡滞、偏磨问题。

　　曲拐部分的平衡块结构与曲拐一体成型，平衡块的扇形轮廓经过配重计算，可抵消曲拐与连杆大头旋转时产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，提升动力单元的运行平顺性与零部件使用寿命。设计过程中，首先根据目标动力单元的缸数、缸径、行程、额定转速等参数确定曲轴的基本尺寸，包括主轴颈直径、连杆轴颈直径、曲拐偏心距、各轴段长度等核心参数，再根据做功顺序排布曲拐的相位角，随后通过有限元分析校核各工况下的应力分布，针对应力集中的过渡区域调整圆角尺寸，对平衡块的轮廓做拓扑优化，在保证配重足够的前提下尽可能减少曲轴自身重量，降低旋转惯量带来的动力损耗。油道的设计采用斜向贯通的钻孔结构，

　　从主轴颈表面的油孔连通至对应连杆轴颈的表面，保证压力润滑的机油可以顺利到达连杆轴颈与轴瓦的摩擦面，形成稳定的油膜，避免干摩擦导致的烧瓦故障，油道孔口位置做了倒角处理，防止应力集中，同时避免油道内的杂质在孔口位置堆积堵塞油路。在安装边界方面，曲轴的总长度需要匹配缸体的曲轴箱轴向空间，两端的密封件安装位置预留了对应的油封轴颈尺寸，保证装配后前后端的密封可靠性，避免机油渗漏。各道主轴颈的轴向尺寸对应缸体上各主轴承座的位置，轴向定位的止推片安装位置设置在中间主轴颈处，可承受离合器分离、齿轮啮合时产生的轴向力，限制曲轴的轴向窜动量，保证齿轮、皮带轮等附件的正常啮合位置。这类曲轴的结构设计直接决定了动力单元的可靠性与运行品质，在建模过程中需要严格管控各轴段的同轴度、各曲拐的相位角公差、平衡块的位置精度，每一处尺寸的偏差都可能导致后续装配困难、动平衡超标、运转振动过大等问题，因此建模时需要将工艺、装配、强度等多维度的需求融入到结构细节里，而不是单纯做几何外形的绘制。
