适配三菱L200的螺旋弹簧压缩工装结构

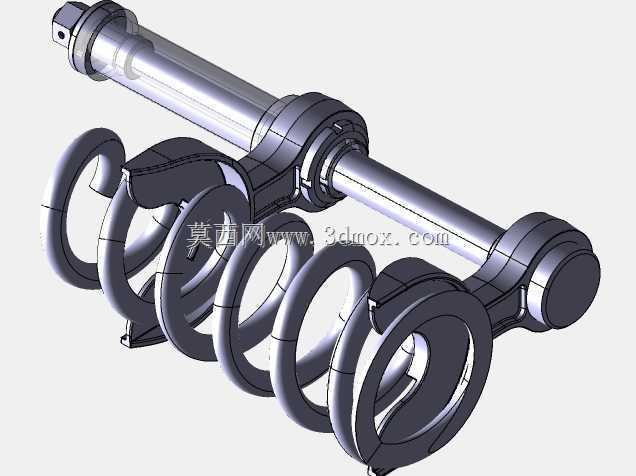

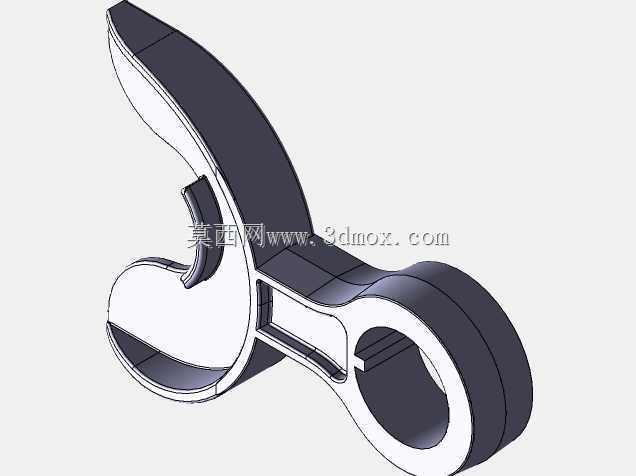

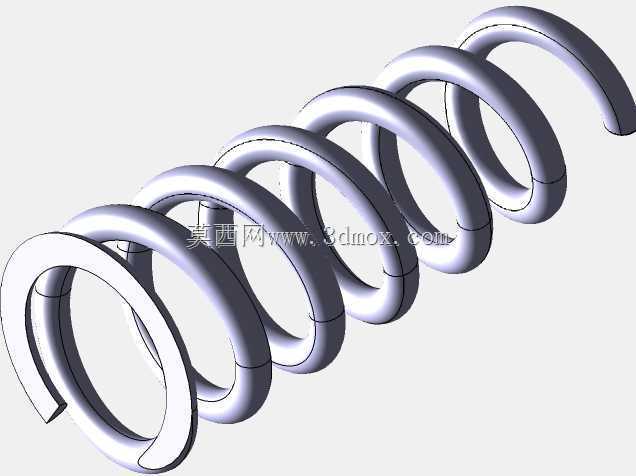

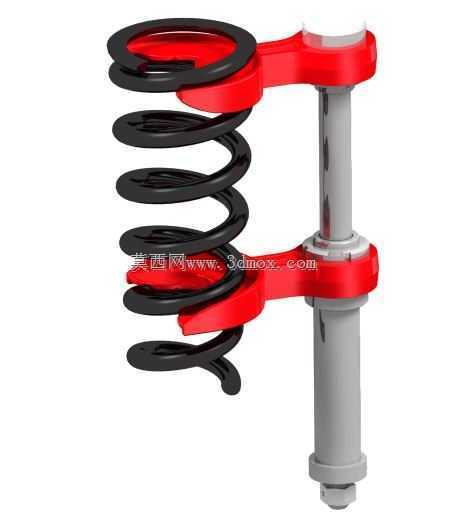

　　在汽车底盘悬架的维保作业场景里，螺旋弹簧的拆卸与安装一直是风险较高的工序——螺旋弹簧在装配状态下储存有较大的预紧弹性势能，若无可靠的夹持压缩工装，作业过程中弹簧弹出极易造成设备损坏与人员伤害。这套适配三菱L200车型的螺旋弹簧压缩结构，正是针对皮卡车型前悬螺旋弹簧的尺寸参数与作业需求开发的专用夹持工具，区别于通用型爪式弹簧压缩器易打滑、适配性差的问题，其结构设计完全匹配目标车型弹簧的螺距、簧丝直径与弹簧中径参数，作业时的受力分布更均匀，能有效避免簧身涂层损伤与夹持滑脱风险。从结构组成来看，整套压缩机构包含两组对称布置的红色锻造夹持爪、中心导向立柱与上下限位挡环。夹持爪的钩型卡口尺寸经过精准核算，

　　刚好能卡入螺旋弹簧相邻两圈簧丝的间隙中，卡口内侧做了圆弧过渡处理，与圆形簧丝的外轮廓完全贴合，接触面积比通用平口夹具提升60%以上，单位面积压强大幅降低，不会在压缩过程中在簧丝表面留下压痕，也能避免应力集中损伤簧丝的金属结构。中心导向立柱采用冷拔圆钢加工而成，表面粗糙度控制在Ra1.6以内，上下两组夹持爪都通过滑套与立柱配合，压缩过程中两组夹爪始终沿立柱轴线方向平行移动，不会出现偏载歪斜的情况，这一点对于自由长度较长的皮卡悬架弹簧尤为重要——普通无导向的压缩器在拧紧过程中很容易出现两侧夹爪行程不同步，导致弹簧侧向弯曲弹出，而中心导向结构从根源上消除了偏载风险。上下限位挡环分别固定在导向立柱的两端，对夹爪的最大行程做了机械限位，

　　当弹簧被压缩到目标装配长度时，夹爪会被挡环抵住，不会出现过度压缩导致弹簧并圈失效的问题。在实际作业场景中，使用这套压缩结构时，先将两组夹爪调整到对应螺距的位置，分别勾住弹簧对称分布的四个点位，确保每个卡口都完全卡入簧丝间隙，之后通过配套的拧紧机构同步驱动两组夹爪沿立柱相向移动，逐步压缩弹簧到减震器拆装所需的长度，整个过程中弹簧的受力始终沿轴向传递，没有侧向分力，作业人员无需额外扶持弹簧即可完成减震器顶胶、缓冲块等部件的更换作业。从安装边界来看，这套压缩结构的整体外轮廓尺寸控制在适配三菱L200前悬弹簧的作业空间范围内，夹爪的外侧厚度经过优化，在弹簧与减震器筒身之间的狭窄间隙里也能顺利放入，不需要额外拆卸周边的转向拉杆、稳定杆连杆等附件就能完成作业，相比通用型压缩器能减少30%左右的附属拆卸工作量。设计过程中，针对皮卡车型弹簧刚度大、预紧力强的特点，夹爪部分采用了锻造合金钢材质，经过调质处理后屈服强度达到850MPa以上，按照1.5倍的最大作业载荷做了强度校核，在压缩最大刚度的原厂弹簧时，夹爪的变形量控制在0.2mm以内，不会出现塑性变形或断裂的风险。导向立柱与滑套之间采用间隙配合，配合间隙控制在0.05mm以内，既保证滑动顺畅无卡滞，又不会因为间隙过大导致夹爪晃动。卡口的圆弧半径与目标车型簧丝半径完全一致，作业时不会出现卡口卡入过深损伤簧丝，或是卡入过浅滑脱的问题。不同于市面上常见的三爪、四爪通用压缩器，

　　这套结构专门针对单款车型的弹簧参数做了匹配设计，不需要更换不同规格的卡口就能直接使用，对于固定车型维保的门店或是车队维保场景来说，作业效率与安全性都有明显提升。在弹簧压缩的行程设计上，最大压缩行程覆盖了三菱L200前悬弹簧从自由长度到装配长度的全部压缩量，不需要分次调整夹爪位置就能一次完成压缩作业，避免了多次换位带来的作业风险。夹爪的受力点经过优化，选择在弹簧有效圈数的对称位置，避开了弹簧两端的支承圈位置，不会因为夹持支承圈导致弹簧端部变形，影响装配后的弹簧垂直度。整套结构没有多余的复杂部件，日常维护只需要定期在导向立柱表面涂抹润滑脂，保证滑套移动顺畅即可，没有易损的小零件，长期使用的维护成本极低。在实际的悬架拆装作业中，使用这套专用压缩结构能大幅降低作业的安全风险，同时提升维保作业的标准化程度，避免因为工具不匹配导致的弹簧损伤、装配不到位等问题，保证悬架维修后的装配精度与行驶安全性。
