剪式手动顶升支撑机械结构设计

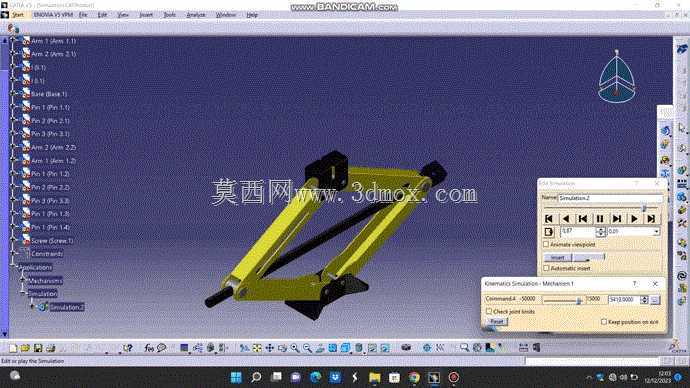

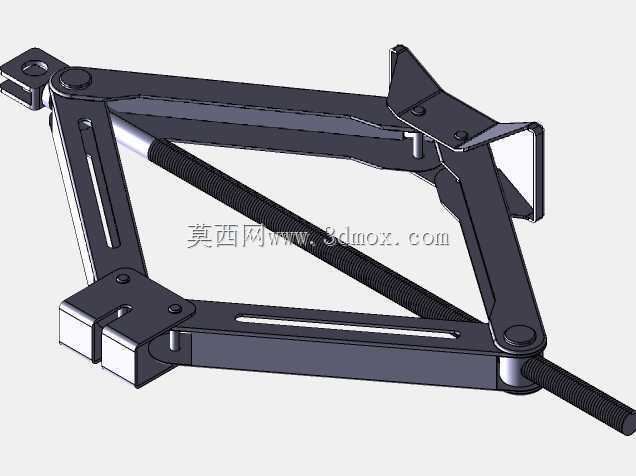

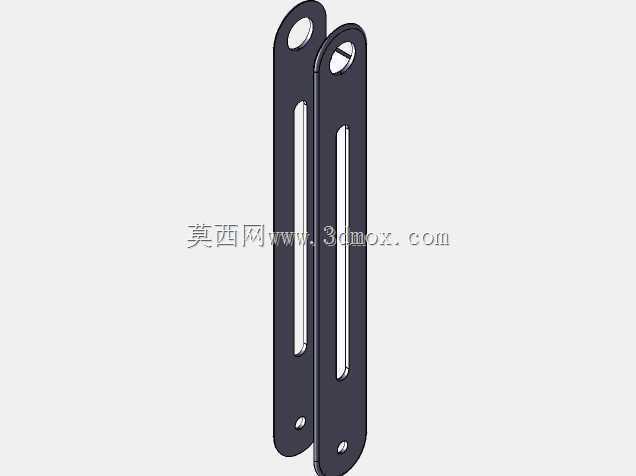

　　在小型设备检修、轻型构件临时顶升、工位物料高度微调这类作业场景里，剪式顶升结构的应用占比一直不低，不同于液压类顶升设备的密封件维护需求、气动顶升的气源依赖，纯机械铰接的剪式结构依靠刚性杆件传力，在无动力源的野外作业、狭小空间内的临时支撑场景下适配性更强。这款剪式顶升结构采用对称双组剪臂布局，两组平行剪臂通过中部铰接销轴连接，形成可折叠的菱形受力框架，驱动端采用横向螺杆传动，转动螺杆时带动剪臂下端的两个铰接座沿轴向相对靠近或远离，以此实现上端支撑面的垂直升降，传动过程中螺杆具备自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，避免负载下出现回落风险。从结构受力逻辑来看，剪臂采用等长杆件设计，

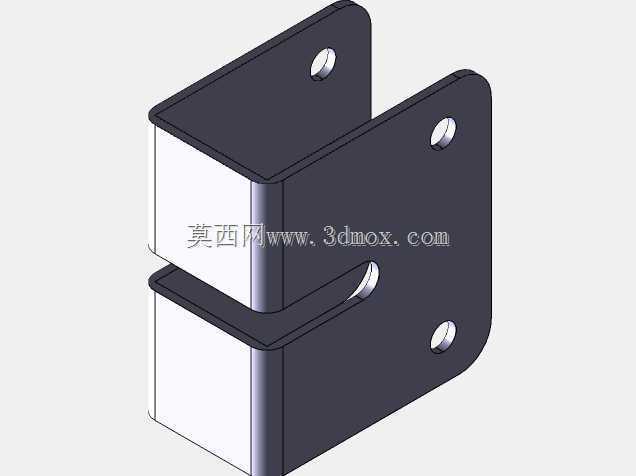

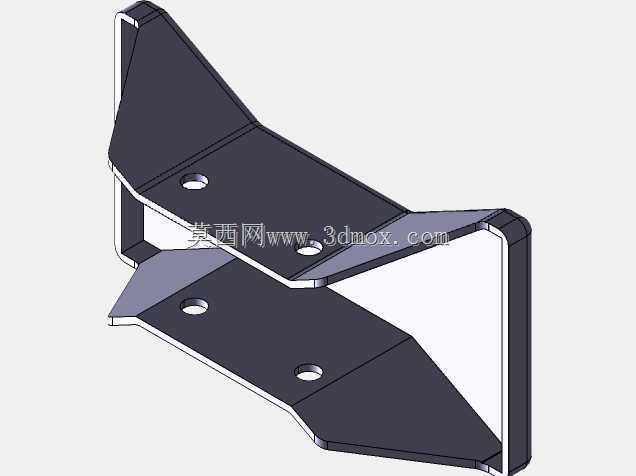

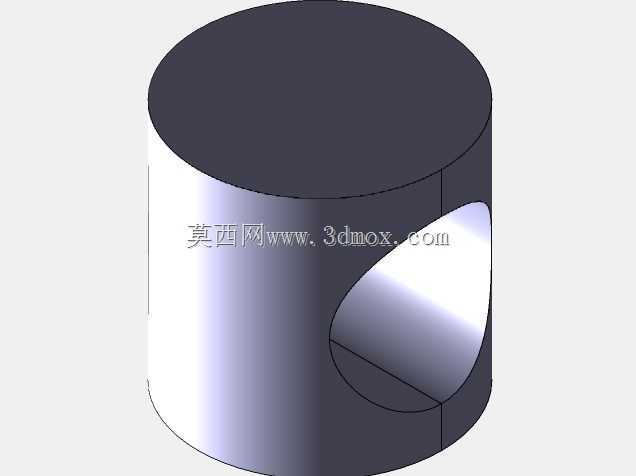

　　上下端的铰接点分别对应连接上支撑座与下底座，铰接位置均采用销轴配合耐磨衬套的结构，减少反复升降过程中的铰接磨损，保证长期使用后的运动精度，避免出现升降卡滞、侧向偏移的问题。上支撑面设计有防滑定位结构，可与被支撑构件的底部接触面形成稳定贴合，防止顶升过程中构件滑移；下底座采用加宽支撑脚设计，增大与地面或安装基面的接触面积，降低单位面积压强，即使在硬度较低的支撑基面上使用，也不会出现底座下陷导致的支撑失稳。设计过程中需要重点校核剪臂的抗弯截面模量，结合额定顶升负载计算铰接销轴的剪切应力，同时要匹配螺杆的导程参数，导程过小会导致升降操作效率过低，导程过大则会降低螺杆的自锁可靠性，需要在操作效率与锁止安全性之间找到平衡。安装边界方面，

　　该结构完全收拢时的整体高度较低，可放入间隙较小的构件底部作为临时支撑，完全伸展后的顶升高度可覆盖多数轻型作业的顶升行程需求，整体宽度控制在单人可手持操作的范围内，无需额外辅助设备即可完成转运与布设。不同于大吨位顶升设备的笨重结构，这款剪式结构的所有受力构件均采用轻量化设计，在保证结构强度满足额定负载要求的前提下，尽可能削减非受力区域的材料冗余，整体重量控制在单人可轻松搬运的区间，适合随车配备作为应急检修工具，也可集成在小型工装平台内作为高度调节机构使用。在实际使用过程中，转动驱动端的受力杆即可带动螺杆转动，实现平稳升降，升降过程中两组剪臂同步运动，上支撑面始终保持水平状态，不会出现倾斜偏摆，

　　支撑过程中负载通过剪臂均匀传递到底座的各个支撑脚，受力路径清晰，无额外的应力集中点，可有效延长结构的整体使用寿命。针对不同的使用场景，还可通过调整剪臂的杆件长度、螺杆的直径参数，适配不同的顶升行程与负载需求，铰接点的衬套可根据使用频率选择不同的耐磨材质，高频使用场景下可选用铜基衬套降低维护频率，低频应急使用场景下可采用普通钢制衬套控制制造成本。结构整体无复杂的液压、电气元件，日常维护仅需定期在铰接点与螺杆传动位置涂抹润滑脂即可，不存在密封件老化漏油、线路故障等问题，环境适应性更强，在多粉尘、潮湿的作业环境下也能稳定工作。
