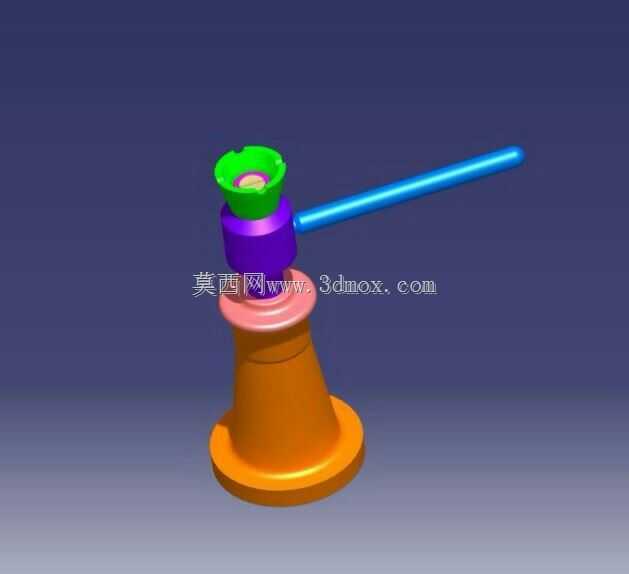

CATIA环境下创建的螺旋顶升承重组件

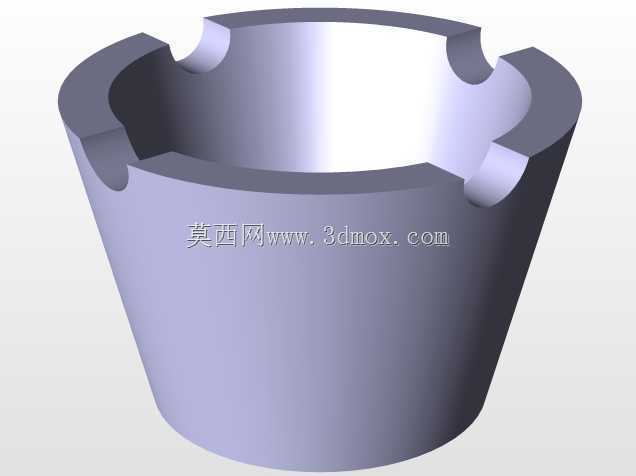

　　这套组件的底座采用了大直径锥形扩口结构，底部接触面积远大于上部筒体直径，放置在地面或者工装平台上时，能有效降低重心，避免顶升过程中出现侧翻风险，底座与筒体的过渡位置做了圆弧过渡处理，减少应力集中，哪怕承受偏载力，也不会在根部出现断裂问题。上部的螺母承载部件和顶升托座做了分体设计，托座表面带有内凹的定位槽，和被顶升构件的底部接触时，能起到限位作用，防止顶升过程中构件滑移，摇臂的长度经过扭矩匹配设计，操作人员单手施加力就能达到额定顶升吨位，不需要额外加接延长杆，避免过载导致螺纹副变形或者螺杆弯曲。整个组件的外形尺寸偏向紧凑化设计，收起状态下整体高度较低，能放入设备底部的狭小间隙内，不需要额外垫高就能完成初始对位，在设备检修、小型构件安装、工装调平这类需要小行程精准顶升的作业场景里，螺旋式顶升部件的应用占比一直不低，和液压类顶升设备相比，它没有密封件老化泄漏的隐患，也不需要配套动力源，纯机械传动的结构能在无供电、野外作业、长期承重保压的工况下保持稳定的支撑状态，不会出现负载缓慢沉降的问题。这套螺旋顶升组件的核心传动逻辑是通过螺旋副的回转运动转化为直线顶升动作，摇臂施加的扭矩经过螺杆与螺母的啮合传递，转化为垂直方向的顶升力，整体结构没有复杂的阀组、管路，零件数量少，日常维护只需要定期在螺纹副位置涂抹润滑脂降低磨损即可，哪怕是存放三五年后拿出来使用，只要螺纹没有锈蚀卡滞，就能正常完成顶升作业。从结构设计的角度来看，

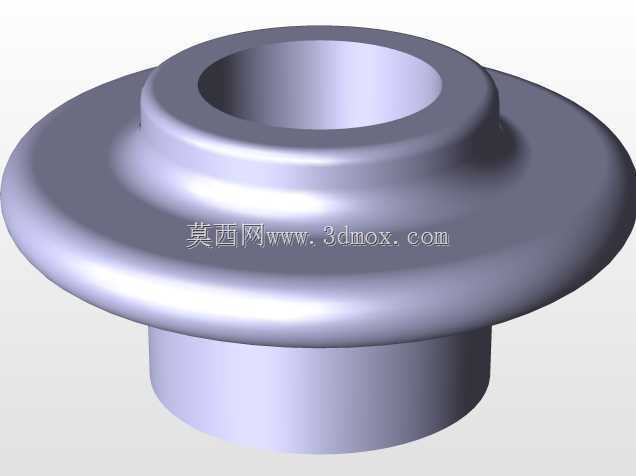

　　顶升行程覆盖日常小型设备检修的常用高度范围，安装使用时不需要额外的固定螺栓，只要将底座放置在平整硬质的支撑面上，确认托座与被顶升件接触位置对中，就可以转动摇臂开始顶升作业。设计过程中对螺纹副的选型做了匹配，采用梯形螺纹而非普通三角螺纹，梯形螺纹的牙型强度更高，啮合接触面积大，承载能力更强，同时具备一定的自锁性能，当摇臂停止转动时，负载不会带动螺杆反转回落，不需要额外添加锁紧机构就能实现承重保压，这一点在长时间支撑作业时尤为重要，能省去额外的锁紧垫块安装步骤，提升作业效率。上部的限位结构能防止螺杆旋出过量导致脱扣，当顶升行程达到上限时，限位台阶会卡住螺母部件，避免操作失误导致螺杆脱出引发安全事故。筒体部分作为承载的主体结构，

　　壁厚经过强度校核，在额定负载下的径向变形量控制在极小范围内，不会因为负载作用出现筒体鼓胀导致螺杆卡滞的问题。和常见的齿条式顶升工具相比，螺旋结构的顶升精度更高，转动摇臂时可以实现毫米级的高度微调，在设备调平、模具对位这类对高度精度有要求的场景下，能精准控制顶升高度，不需要反复调整垫片厚度。整个组件的所有零件都采用常规机械加工工艺就能生产，底座可以采用铸造成型后加工端面，螺杆采用圆钢车削梯形螺纹后做调质处理提升强度，螺母部分可以采用耐磨铜合金材质降低螺纹磨损速度，延长整体使用寿命，摇臂采用冷拉圆钢弯折成型，端部可以做滚花处理增加摩擦力，操作时不容易打滑。在实际使用场景中，这类螺旋顶升部件常被用于小型机床的安装调平、

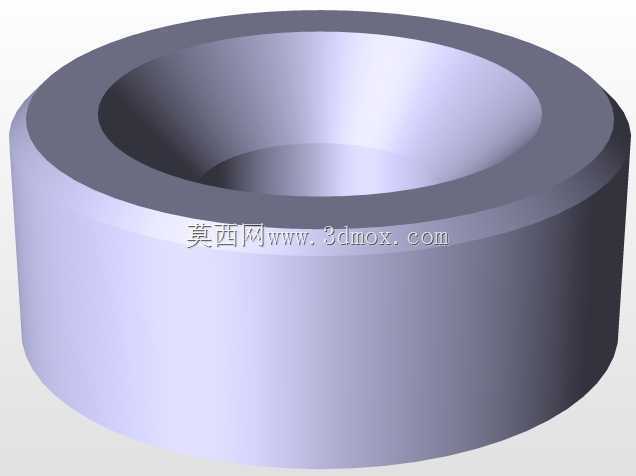

　　汽车维修时的底盘支撑、轻型构件的焊接对位、工装夹具的高度调整，哪怕是在仓储场景里，也可以用来垫高重型货架的支脚调整水平度。因为没有液压油这类介质，它可以在高温、低温、无尘车间这类对环境要求较高的场景下使用，不会出现油液泄漏污染地面或者工件的问题，日常存放也不需要考虑特殊的密封防护，只要放在干燥通风的环境避免螺纹锈蚀即可。建模过程中对各个配合面的间隙做了合理设置，螺纹副之间预留了润滑脂存储的间隙，转动时不会出现卡滞，摇臂与螺杆顶部的配合孔采用间隙配合，摇臂可以灵活转动，不需要时也可以将摇臂拆下，减少整体存放占用的空间。托座的内凹尺寸匹配常见的被支撑件底部轮廓，接触时不会出现应力集中压坏工件表面的问题，底座的下表面做了平面度处理，放置在支撑面上时不会出现晃动，保证顶升过程的稳定性。
