Catia DMU运动学双六角头连接销轴结构

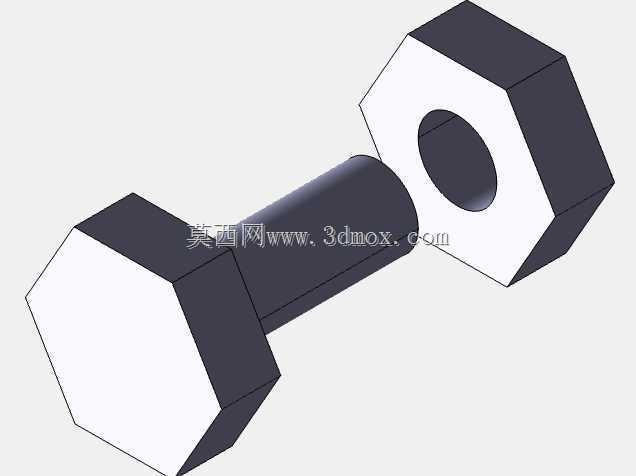

　　在机械结构的运动验证环节，这类带双六角端头的连接销轴结构，常被用于需要周向定位、同时传递小幅转动或往复位移的铰接场景，比如低压配电设备内的调压机构铰接点、小型工装夹具的联动转轴、输送线挡停机构的连接轴段，这类场景下既需要销轴完成两个构件的铰接支撑，又需要通过端头的六角结构实现周向防转，或者外接操作件完成手动调节动作。从结构设计逻辑来看，中间的圆柱轴段是核心的承载配合面，设计时需要根据铰接构件的安装孔位确定轴径公差，一般采用间隙配合保证转动顺畅，同时控制配合长度避免轴段过长导致的卡滞，两端的六角头采用对称布置，一方面可以在装配时通过扳手夹持完成轴向锁紧，另一方面六角的平面结构可以作为运动仿真的驱动面或者限位面，

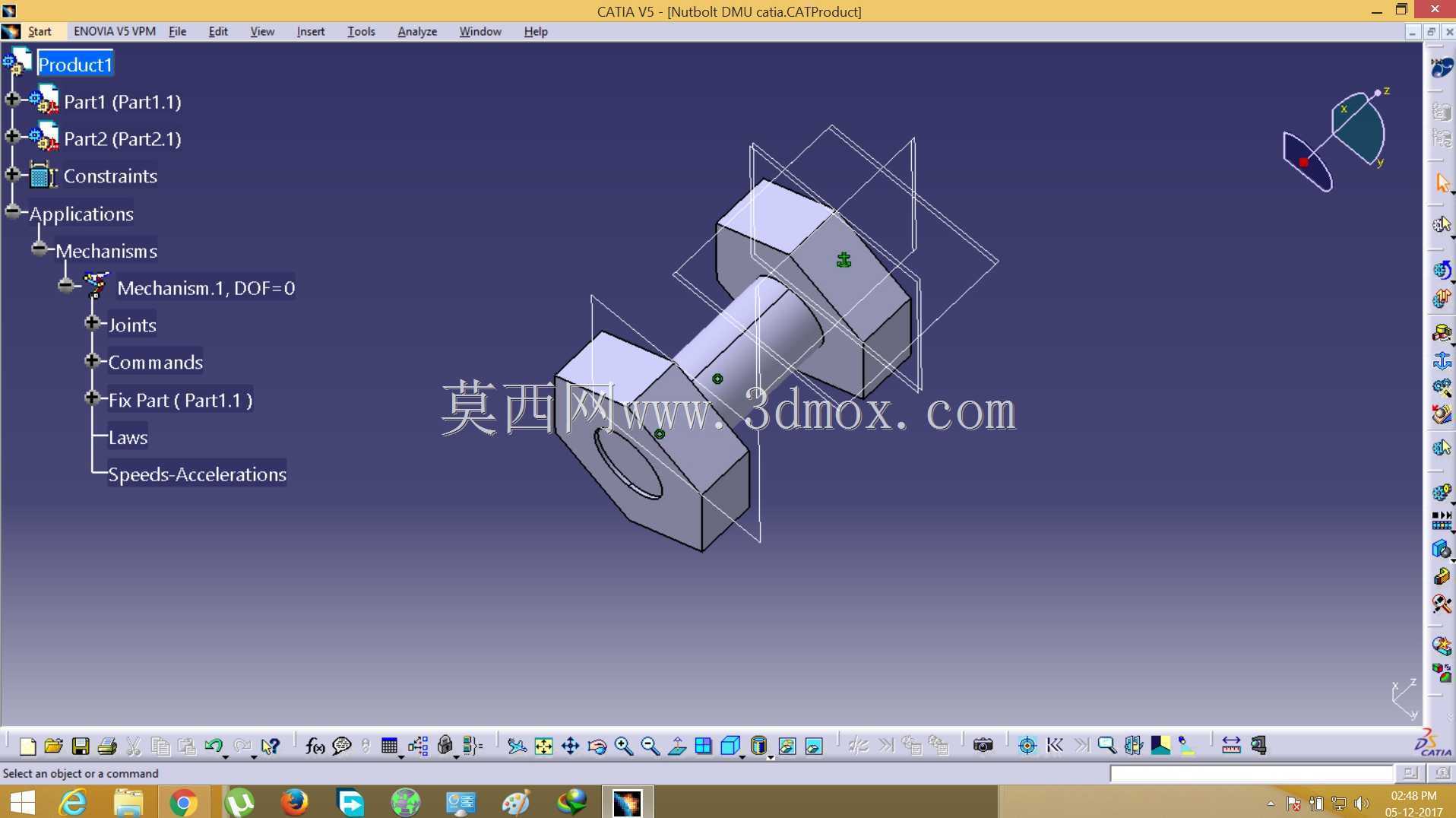

　　在DMU运动学分析中直接选取平面作为运动副的约束参考，不需要额外创建辅助几何。做运动仿真搭建的时候，首先要明确这个构件的自由度边界，当它作为固定铰接轴使用时，需要将其中一个六角头的端面与安装基座的贴合面设置为固定约束，轴段与铰接件的内孔设置为旋转副，保留绕轴线的单自由度旋转；如果是作为滑动销轴使用，就要在旋转副的基础上增加沿轴线方向的棱柱副，同时要注意两端六角头的对边尺寸要大于安装孔的直径，形成天然的轴向限位，避免仿真过程中出现构件脱离的无效计算。从安装边界来看，这类销轴的轴向安装空间需要预留至少一个六角头厚度的操作空间，方便装配时扳手的伸入，径向方向六角头的外接圆直径要比轴段直径大出至少两个对边差的尺寸，保证限位面的有效接触面积，

　　不会在受力时出现压溃变形。在做速度与加速度仿真分析时，直接双击已经创建好的机构机制，进入运动命令编辑界面，给对应的运动副施加恒定转速或者线性位移驱动，设置好仿真的时间步长与总时长，通过软件的求解计算就能得到销轴在整个运动行程中的速度变化曲线、加速度峰值，这些数据可以用来验证铰接点的运动是否会和周边构件产生干涉，同时也能核算销轴在运动过程中受到的惯性力大小，为后续的强度校核提供载荷输入。实际工程应用中，这类销轴结构的运动仿真验证是很有必要的，很多设计人员在做静态建模时容易忽略运动过程中的位置变化，比如六角头在转动到特定角度时，棱角会不会和周边的安装筋位产生刮擦，轴段的往复行程会不会超出两端限位的允许范围，

　　通过DMU的运动仿真可以在设计阶段就把这些干涉问题排查掉，减少后续实物试装时的整改工作量。另外在设置运动约束的时候，要注意区分构件之间的父子关系，销轴作为主动件还是从动件会直接影响约束的添加顺序，如果是手动调节的销轴，一般将其作为主动件施加位移驱动，观察被带动的铰接构件的运动轨迹是否符合设计预期；如果是被其他机构带动的从动销轴，就要将其与主动构件之间设置合适的运动耦合关系，保证运动传递的准确性。仿真过程中还要注意约束的冗余问题，不要给同一个构件添加重复的定位约束，不然会导致求解器报错，无法生成有效的运动结果，比如已经给六角头端面添加了轴向的接触限位，就不要再额外添加轴向的固定约束，只需要保留径向的旋转自由度即可。
