内燃机进排气控制凸轮轴结构设计

　　在往复式内燃机的配气机构里，凸轮轴是核心驱动部件，直接决定了进排气门的开启时序、升程曲线与落座规律，是影响发动机充气效率、动力输出特性与运转平顺性的关键结构。从实际装车场景来看，这类长轴式多凸轮结构多用于直列多缸内燃机，覆盖乘用车汽油机、商用车柴油机、小型通用动力机械等多个应用领域，不同缸数机型对应的凸轮数量、轴段长度与凸轮相位角存在明确差异，建模时需要严格匹配对应机型的发火顺序与配气相位要求。

　　从功能实现逻辑来看，凸轮轴的核心作用是将曲轴传递来的旋转运动，通过凸轮型线的轮廓变化转化为气门的往复直线运动，每个凸轮对应一个进/排气门，凸轮的轮廓曲线直接决定了气门开启的持续角、最大升程以及开启关闭过程中的运动加速度，不合理的型线设计会导致气门落座冲击、弹簧共振甚至气门与活塞运动干涉，因此建模过程中凸轮型线的拟合是核心环节，需要严格按照运动学计算得到的升程表逐点生成轮廓，保证型线的光滑连续，避免出现曲率突变导致的应力集中。

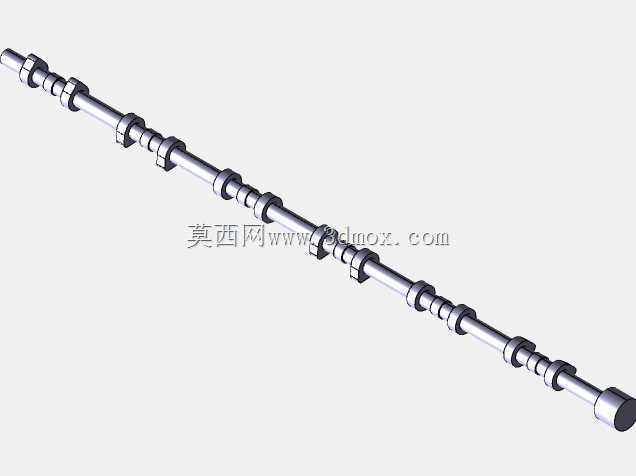

　　结构设计层面，该凸轮轴采用整体式长轴结构，沿轴向依次布置多组凸轮与支撑轴颈，支撑轴颈的数量与位置匹配发动机缸盖的轴承座布局，保证轴系运转时的挠度在允许范围内，避免凸轮轴弯曲变形导致的气门正时偏差。轴段两端分别设置驱动端与自由端结构，驱动端用于安装正时齿轮或链轮，接收曲轴传递的动力，自由端可根据需求安装转速信号轮或其他附件。凸轮与轴身采用一体化设计，相比装配式凸轮轴，整体式结构在中小排量高转速发动机中具备更好的刚性与可靠性，适合量产机型的规模化加工。

　　安装边界方面，建模时需要严格控制各轴颈的同轴度公差，轴颈直径与缸盖轴承孔的配合间隙需要符合内燃机设计规范，保证润滑机油能够形成稳定油膜。各凸轮相对于轴端定位基准的相位角误差需要控制在极小范围内，否则会导致各缸配气正时偏差，影响发动机各缸工作均匀性。凸轮的基圆尺寸、升程段轮廓需要与挺柱、推杆、摇臂等后续传动部件的尺寸匹配，保证气门的最大升程符合设计要求，同时预留足够的气门间隙调整空间，避免热态下气门关闭不严。

　　从实际建模逻辑来看，首先需要确定凸轮轴的整体轴向尺寸，根据缸心距确定各凸轮之间的轴向间距，根据缸盖的支撑布局确定支撑轴颈的位置与宽度；其次逐一生成每个凸轮的轮廓，按照配气相位要求调整每个凸轮的周向角度，保证各缸进排气门的开闭时序符合发火顺序；最后完成轴身的过渡圆角、油道孔、端部连接结构的细节建模，过渡圆角的尺寸需要满足应力要求，避免轴段在交变载荷下出现疲劳断裂，轴身内部的润滑油道需要与各轴颈、凸轮位置连通，保证运转过程中摩擦副得到充分润滑。

　　在实际工程应用中，凸轮轴的三维模型可直接用于后续的动力学仿真、强度校核与加工工艺编制，通过运动学仿真可以验证气门运动规律是否符合设计要求，检查是否存在气门与活塞的运动干涉；通过有限元分析可以校核轴系的扭转刚度、弯曲强度以及凸轮接触应力，优化结构薄弱点；精确的三维模型也可直接用于数控加工程序的编制，保证凸轮型线的加工精度，减少试制阶段的反复修模工作量。对于结构设计人员而言，这类核心动力部件的建模需要兼顾功能实现、加工工艺与装配可行性，每一处尺寸细节都需要对应实际的工程需求，不能仅追求外观形似而忽略实际的工程约束。
