复古弹簧式车辆悬架前叉结构设计

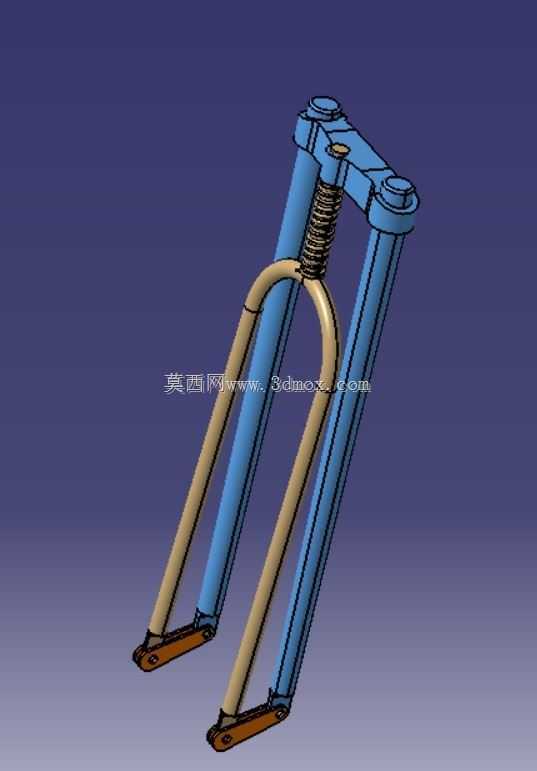

　　在两轮代步工具、轻型越野载具的行走系统设计中，前叉作为连接前轮与车架的核心承载部件，其结构合理性直接决定转向操控精度与行驶滤震表现。本次呈现的弹簧式前叉结构，参考早期经典悬架前叉的布局逻辑，采用双侧平行支撑臂搭配中部螺旋弹簧的架构，区别于现代一体式阻尼前叉的封闭设计，该结构将减震组件与支撑臂做外露式布局，在复古改装车型、轻型非道路代步载具的定制开发场景中具备较高适配性。

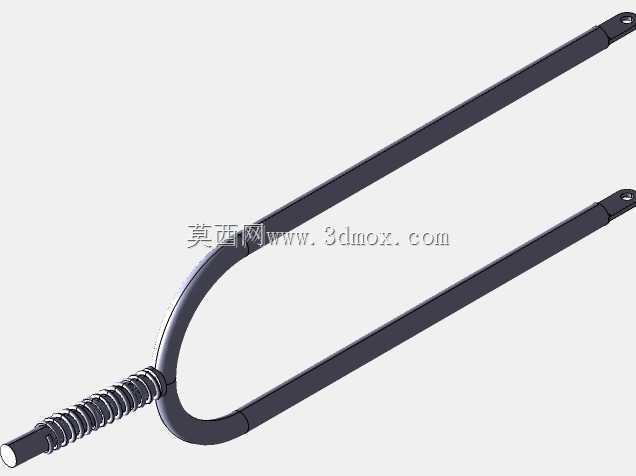

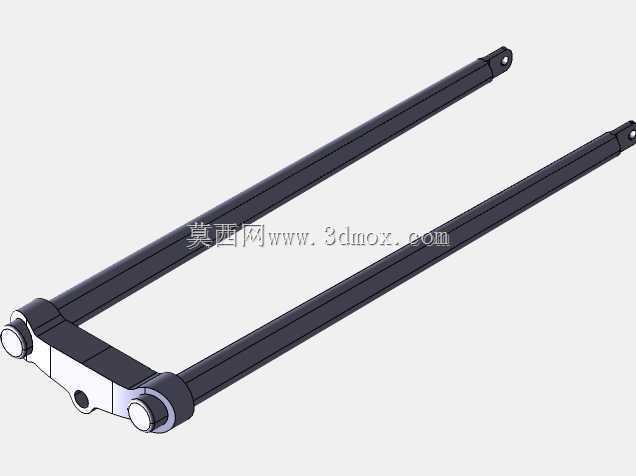

　　从实际功能层面拆解，该前叉承担三项核心作用：首先是转向传力，两侧平行布置的支撑臂上端通过铰接结构与车架转向柱连接，下端预留轮轴安装位，可将车手施加的转向力矩直接传递至前轮，双侧臂的平行度公差控制在0.2mm以内，避免转向过程中出现卡滞或轮组偏摆；其次是冲击缓冲，中部嵌套的螺旋弹簧为核心弹性元件，当轮组受到路面凸起冲击时，上下铰接点的相对位移会压缩弹簧，将刚性冲击转化为弹性势能逐步释放，弹簧预压行程预留35mm，可覆盖非铺装路面常见的10-25mm颠簸冲击，避免冲击直接传递至车架造成结构疲劳；最后是承载限位，支撑臂采用变截面矩形截面设计，靠近上端铰接点的臂身厚度更大，可承受行驶过程中的制动反力矩与垂直载荷，弹簧上下端设置的限位挡片可避免弹簧压缩至并圈时出现金属刚性碰撞，同时限制支撑臂的最大开合角度，防止极端冲击下结构脱开。

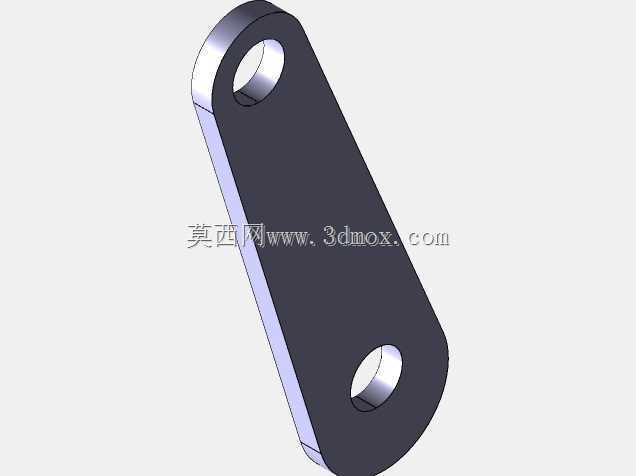

　　设计过程中优先考虑了安装边界的适配性，支撑臂总长度设定为420mm，上端两个铰接安装孔的中心距为85mm，可直接适配常规25.4mm管径的转向柱连接座，下端轮轴安装位的开槽宽度为12mm，适配市面上绝大多数10mm轴径的轻型代步车轮组，无需额外做转接件加工。结构建模时特意还原了早期前叉的外露式弹簧布局，臂身采用圆柱杆件搭配端部冲压连接片的形式，连接片与臂身采用铆接固定的工艺逻辑，建模时对铆接点位的凸起结构做了细节还原，既保证结构视觉上的写实度，也为后续做有限元受力分析预留了装配约束参考。

　　不同于现代集成式前叉的封闭阻尼结构，该外露式设计的维护门槛更低，弹簧刚度可根据实际载重做快速更换，支撑臂表面无复杂包覆结构，出现锈蚀或形变时可单独更换单侧臂身，无需整体报废，在定制改装、复古车型复刻的场景中，这种结构的改装灵活度远高于量产一体式前叉。建模时对铰接位置的转动间隙做了0.1mm的预留，模拟实际装配中的销轴配合公差，避免虚拟装配时出现过约束导致的运动仿真报错，弹簧的螺距、线径参数参考常规轻型载具的减震弹簧选型标准设定，线径4mm，有效圈数8圈，自由状态长度120mm，匹配50-80kg的整车前部承载需求。

　　从安装适配维度看，该前叉的转向柱连接位采用标准双耳铰接结构，与车架连接时仅需穿入一根铰接销轴即可完成固定，无需复杂的定位工装，下端轮轴位的开槽设计可快速拆装轮组，维护时无需拆解整个前叉结构。在实际应用场景中，这类结构除了适配复古两轮车，也可经过尺寸缩放后用于轻型电动代步车、小型非道路观光车的前悬架设计，外露的弹簧结构也可作为外观装饰元素，适配复古风格的定制车型外观设计需求。建模过程中对所有钣金件的折弯圆角、杆件的端部倒角都做了符合实际加工工艺的处理，没有出现违背机加工、冲压工艺的尖锐直角或无厚度曲面，模型可直接导入工程软件做后续的工程图导出、受力仿真分析，也可用于改装方案的效果展示、结构干涉校验。
