交流稳压器用圆柱螺旋张力弹簧结构

　　在交流稳压器的调压执行机构中，张力弹簧是提供恒定复位拉力、保障碳刷与调压线圈紧密贴合的核心弹性零件，这类弹簧的性能直接决定稳压器在电压波动时的调压响应速度与接触可靠性，一旦弹簧拉力衰减或刚度不匹配，很容易出现碳刷跳火、调压滞后甚至线圈烧蚀的故障。从实际装配场景来看，该弹簧安装在稳压器碳刷架与固定基座之间，日常工作中始终处于预拉伸状态，当输入电压波动带动伺服机构驱动碳刷移动时，弹簧会随碳刷架的位移产生弹性形变，始终向碳刷施加垂直于线圈接触面的压紧力，同时在伺服机构回退时提供复位拉力，避免碳刷卡滞在线圈表面造成局部过热。

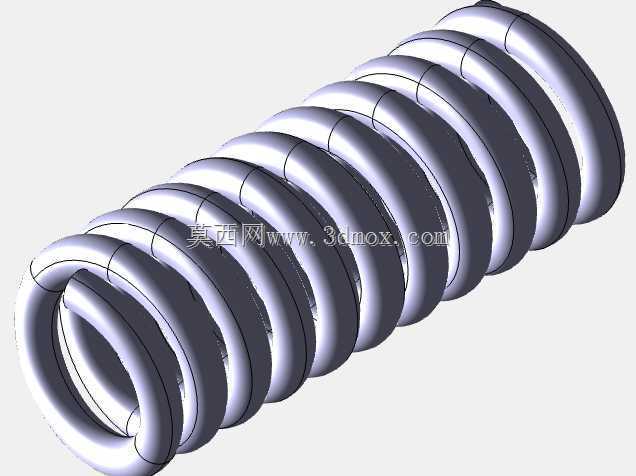

　　设计这类张力弹簧时，首先要匹配稳压器碳刷架的额定压紧力需求，通常会根据碳刷与线圈的接触电阻要求、碳刷允许磨损量来确定弹簧的刚度与初始拉力，避免拉力过大造成碳刷过度磨损、拉力过小导致接触不良。从结构上看，该弹簧采用等节距圆柱螺旋结构，两端为闭合并紧的挂钩端，这种结构的优势在于拉伸过程中各圈受力均匀，不会出现局部应力集中的问题，同时挂钩端可以直接挂接在碳刷架与基座的挂点上，不需要额外的连接紧固件，能有效压缩装配空间。

　　从安装边界来看，弹簧的自由长度需要匹配碳刷架的最大行程，确保碳刷从调压线圈最低电压端移动到最高电压端的全过程中，弹簧始终处于有效拉伸区间，不会出现并圈或拉力超出线性区间的情况；弹簧的中径需要适配安装空间内的导向结构，部分稳压器会在弹簧内部加装导向杆，避免弹簧拉伸过程中出现侧向弯曲，因此弹簧内径要与导向杆保留0.5-1mm的间隙，既防止卡滞又避免晃动量过大。弹簧丝径的选择需要结合疲劳寿命要求，由于稳压器在电压波动频繁的工况下会反复动作，弹簧需要承受数万次的循环拉伸载荷，因此丝径需要经过刚度校核与疲劳强度验算，确保在长期循环载荷下不会出现永久变形或断裂。

　　实际选型过程中，还要考虑弹簧的工作环境温度，交流稳压器内部线圈长期工作会产生一定温升，弹簧材料需要适配60-80℃的长期工作环境，避免高温下弹性模量下降导致拉力衰减。弹簧的表面处理通常采用氧化或镀锌处理，在稳压器内部相对干燥的环境下能提供足够的防锈能力，同时不会因为涂层过厚影响弹簧的装配尺寸。在建模过程中，需要准确还原螺旋升角、两端挂钩的弯折角度与挂接尺寸，确保虚拟装配时挂钩与挂点的配合间隙符合实际装配要求，避免出现干涉；同时要对弹簧的并圈段进行准确建模，因为并圈段不参与弹性形变，直接影响弹簧的有效圈数与实际刚度，建模时如果忽略并圈段的结构，会导致仿真计算出的刚度与实际样品偏差超过15%，直接影响后续的选型匹配。

　　在稳压器的装配调试环节，该弹簧的初始预拉伸长度是关键调试参数，预拉伸量过小会导致低电压区间碳刷压力不足，预拉伸量过大会导致高电压区间弹簧拉力过大，加速碳刷磨损，因此建模时需要准确标注弹簧的自由长度、刚度、初始拉力等参数，方便装配人员根据调试要求调整挂接位置。此外，弹簧的两端挂钩需要做圆角处理，避免挂接位置出现应力集中，长期受力下出现挂钩断裂的问题，这也是结构设计中容易被忽略的细节，很多早期的稳压器故障就是因为挂钩处应力集中导致弹簧断裂，进而引发碳刷脱落、调压失效。
