离心泵用多叶片径向螺旋叶轮结构

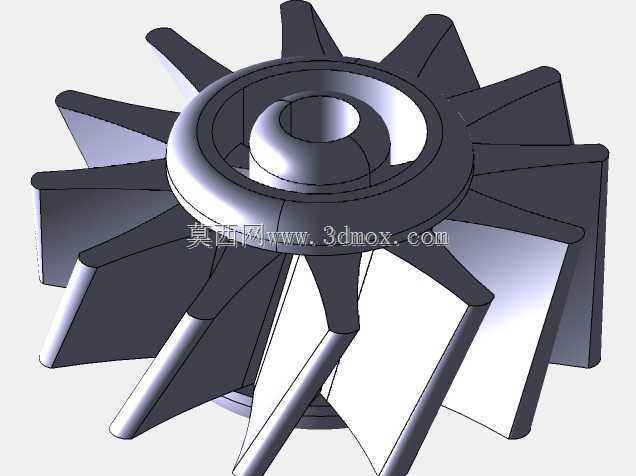

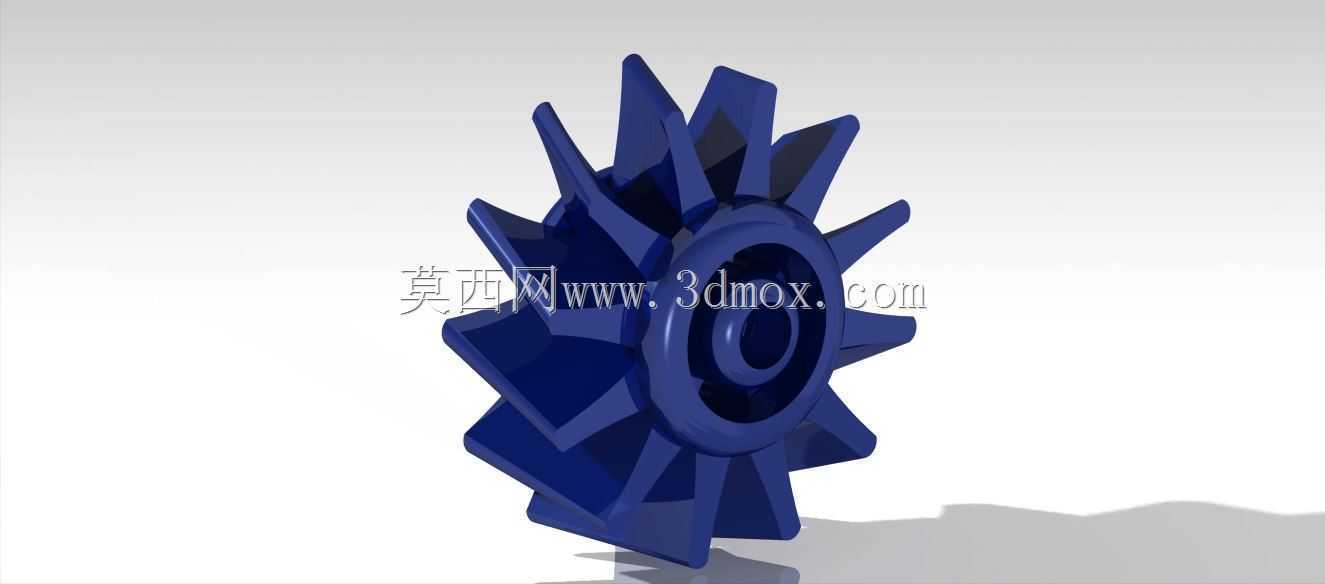

　　这款螺旋叶轮结构主要适配中小型单级离心泵，在民用供水、小型循环水系统、低压流体输送工况中应用广泛，核心作用是通过高速旋转将电机输入的机械能转化为流体的压力能与动能，实现流体的定向增压输送。从结构设计来看，整体采用一体式径向多叶片布局，中心设置带台阶的安装轴孔，轴孔内壁预留键槽配合位，可直接与泵轴通过平键实现周向固定，轴孔端面的凸台结构可与轴肩贴合，完成轴向定位，安装时无需额外加装定位套，能有效缩减泵腔内部的轴向装配空间。叶片采用后弯式变截面设计，从轮毂处向外缘平滑延伸，叶片厚度从根部到外缘逐步递减，根部做了大圆角过渡处理，可降低旋转过程中根部的应力集中，避免长期高速运转下出现叶片断裂的问题；叶片的扭曲角度经过流体仿真优化，

　　在额定转速下可减少流体在叶片表面的脱流现象，降低水力损失，提升泵的运行效率，同时能有效抑制气蚀的产生，延长叶轮本身的使用寿命。叶轮外缘做了等直径车削处理，与泵体蜗壳内壁的间隙可控制在0.2-0.5mm区间，既不会因为间隙过大造成流体回流损失，也不会因为间隙过小导致运转过程中叶轮与蜗壳发生刮蹭，适配常规的标准离心泵蜗壳尺寸，替换安装时无需对泵体进行二次加工。从安装边界来看，这款叶轮的轴向总高度适配常规1.5kW-3kW功率段离心泵的泵腔深度，中心轴孔的直径可适配直径20mm的标准泵轴，安装时只需将叶轮推入泵轴到位，通过轴端的锁紧螺母压紧即可完成固定，拆装维护十分便捷。在实际工况适配性上，该叶轮可输送常温清水、

　　物理性质与水相近的无腐蚀性流体，不适合输送含大颗粒杂质的污水或者高粘度介质，叶片的光滑曲面设计可减少流体中的纤维类杂质缠绕的概率，在民用建筑供水、暖通循环水、小型设备冷却循环系统中都能稳定运行。建模过程中对叶片的曲面做了连续曲率处理，所有过渡位置均采用圆角衔接，既符合实际加工的工艺要求，也能在做流体仿真时获得更贴近实际运行的计算结果，结构设计上充分考虑了注塑或者铸造成型的拔模角度，叶片的拔模斜度控制在1.5度，可满足批量生产的工艺要求，不会出现脱模困难的问题。轮毂部分的厚度经过强度校核，在额定转速2900r/min的工况下，轮毂的最大应力远低于常用工程塑料或者铸铁材料的许用应力，长期运行不会出现轮毂开裂的问题，整体的动平衡精度可达到G6.3级，安装后泵体运行的振动值可控制在标准允许范围内，不会出现过大的振动噪音。
