巴哈赛车带横臂拖臂悬架底盘结构

　　在小型越野赛车、全地形巴哈赛事的整车开发流程中，底盘悬架结构是决定整车通过性、行驶稳定性与抗冲击能力的核心部件，本次呈现的带横臂与拖臂悬架的巴哈底盘结构，完全围绕非铺装路面的高强度行驶需求设计，适配泥泞、砂石、陡坡等复杂越野工况，可直接作为巴哈赛车整车开发的核心承载结构参考。从实际使用场景来看，这类底盘结构主要承担整车动力总成、驾乘人员的全部载荷，同时要缓冲路面颠簸带来的瞬时冲击，避免硬连接导致的结构开裂、部件失效，在赛事场景中，车辆飞跃落地时的瞬时载荷可达静态载荷的5-8倍，因此结构的强度冗余与力的传递路径设计是整个建模过程中的核心考量。设计过程中首先确定了主承载梁的截面形式，采用封闭矩形截面作为主纵梁的基础结构，

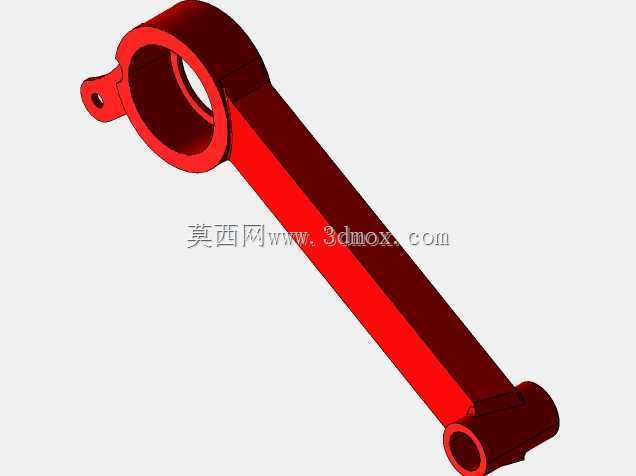

　　相比开口截面拥有更高的抗扭刚度，能够避免越野工况下的车架扭转变形过大导致的悬架定位参数偏移。横臂与拖臂的连接点位经过多轮运动学仿真校核，连接铰点的位置充分考虑了车轮跳动过程中的轮距变化、主销倾角变化量，将车轮上下跳动150mm行程内的前束变化控制在0.5度以内，避免行驶过程中出现轮胎异常磨损、转向回正力异常的问题。主环形安装座用于连接前悬架的转向节与减震器上端，安装座的同轴度公差控制在0.05mm以内，保证减震器安装后无偏磨，同时安装座周边设计了三角形加强筋结构，将冲击载荷均匀分散到主纵梁上，避免应力集中导致的座体开裂。拖臂端的连接衬套预留了足够的安装空间，衬套的压装边界尺寸按照标准橡胶衬套的外径设计，

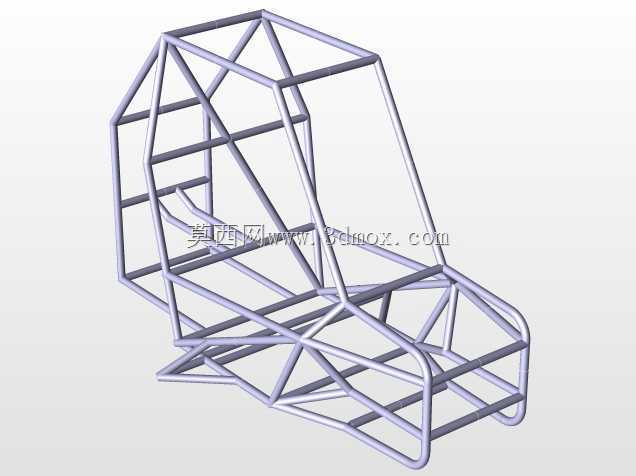

　　同时预留了衬套压装后的定位卡簧槽，保证后期装配时的工艺可行性。整个底盘的安装边界充分考虑了通用巴哈赛车的部件适配性，动力总成安装点位预留了对应发动机的安装孔位，孔位间距按照常用小型单缸越野发动机的安装尺寸设计，无需额外改制即可完成动力总成的搭载；制动系统的安装位集成在后桥连接端，可直接适配常规的盘式制动卡钳安装，减少后期改装的加工量。从结构细节来看，所有的管件连接位置都设计了相贯线贴合结构，相比平口对接拥有更大的焊接接触面积，能够大幅提升焊接后的连接强度，避免焊缝受力开裂；横臂与主车架的连接耳片采用双层钢板叠焊结构，耳片的销孔位置设计了衬套安装沉孔，避免销轴直接磨损钢板基体，后期维护时仅需更换衬套即可恢复连接精度。

　　在实际的整车匹配中，这套底盘的轮距、轴距参数完全符合巴哈赛事的规则要求，悬架的行程设计兼顾了越野通过性与侧倾刚度，配合合适刚度的螺旋弹簧与减震器，可在高速过弯时将侧倾角控制在合理范围内，同时在飞跃落地时能够充分吸收冲击能量，避免冲击直接传递到车架与驾乘人员身上。建模过程中所有的安装孔位、配合尺寸都按照实际加工公差进行了预留，比如销轴的配合孔采用基孔制公差设计，焊接位置预留了焊接收缩余量，保证实际加工焊接完成后，各个部件的装配精度能够满足设计要求，不会出现孔位错位、部件无法装配的问题。整个结构的重量控制也经过了优化，在保证强度冗余的前提下，对非主要受力区域的材料进行了减薄处理，在主受力区域则通过加强筋、局部加厚的方式提升强度，实现强度与重量的平衡，避免整车过重影响动力表现与操控灵活性。
