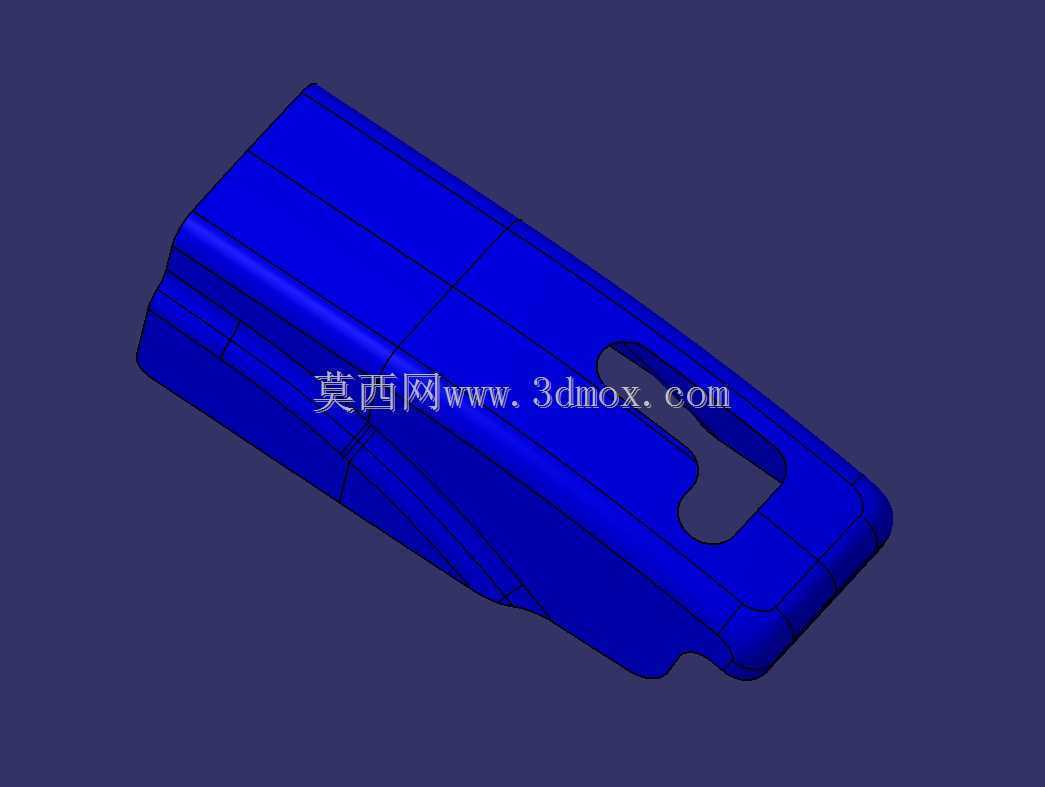

做汽车白车身相关结构设计快八年,这类长条形塑料基座是内饰装配环节里很容易被忽略但又直接影响装配效率的小零件,很多新人建模的时候容易只画个大概外形,忽略实际安装时的公差匹配和受力边界,最后到试装阶段就会出现卡接不紧、装配后翘边的问题。先从实际应用场景说,这个零件是装在白车身侧围内板靠近门槛的位置,主要用来固定门槛饰条的内侧卡扣座,同时承担一部分线束走线的导向限位作用,不是外露件,所以外观面没有做皮纹处理,所有的结构设计都是围绕装配可靠性和安装效率来做的。从结构上看,整体是带弧度的长条形,这个弧度不是随便画的,是完全匹配侧围内板的冲压曲面做的随形设计,安装的时候整个基座的背面要完全贴在钣金面上,不能有悬空的区域,

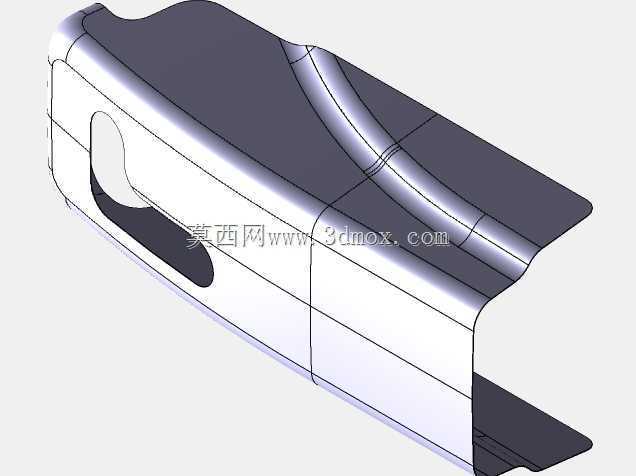

不然车辆行驶过程中产生的振动会让基座和钣金之间发生摩擦异响,时间长了还会把基座的安装脚磨断。中间开的那个异形缺口,是用来避让钣金上凸出来的焊接螺柱的,很多新手建模的时候容易把缺口做的刚好和螺柱一样大,实际生产里这个缺口的单边要留1.2mm的避让间隙,不然钣金焊接的时候螺柱位置有公差,很容易装不上,缺口边缘做了2mm的翻边,一是为了增加这个位置的结构强度,避免安装的时候受力开裂,二是翻边可以刚好卡在螺柱的根部,起到预定位的作用,安装的时候不用手扶着对准孔位,直接卡上去就能打固定螺丝。整个零件的壁厚做的是均匀的2.5mm,这个厚度是PP加20%滑石粉材料的常用壁厚,不会出现缩痕,同时能满足安装时的受力要求,所有的转角位置都做了R0.8的圆角过渡,避免注塑的时候应力集中导致零件开裂,外侧的几条加强筋不是随便加的,是沿着零件的长度方向布置,高度3mm,厚度1.2mm,和壁厚的比例控制在0.5以内,防止筋位背面出现缩印,同时能提升整个长条形零件的抗扭强度,毕竟安装的时候工人是用电动螺丝刀打螺丝,扭矩如果控制不好,很容易把基座拧裂,加强筋刚好能分散螺丝的锁紧力。再说到安装边界,整个零件的长度是187mm,宽度是42mm,最高处的厚度是18mm,三个安装孔的位置是按照侧围内板上的现有安装点布置的,孔位做了6mm的直径,适配M5的自攻螺丝,孔位周围做了3mm高的凸台,凸台直径12mm,一方面是增加螺丝柱的强度,另一方面是让凸台先接触钣金面,
避免整个基座背面贴死的时候因为钣金面的平面度公差导致安装不稳。零件两端的位置做了15度的导向斜角,安装的时候可以顺着斜角滑进饰条的卡槽里,不用硬撬,能降低装配工人的操作难度,也能减少安装过程中零件被撬坏的概率。之前做项目的时候遇到过类似的零件,因为没有做导向斜角,工人安装的时候用螺丝刀硬撬,把零件的边缘撬裂,最后上线的时候不良率到了8%,后来改了斜角之后不良率直接降到了0.3%,这种小细节往往是决定零件好不好用的关键。另外这个零件的背面还做了两条0.5mm高的限位筋,安装的时候筋位刚好卡在钣金的定位孔里,不用额外做定位治具,工人拿起来对准位置就能放对,能提升不少装配节拍,毕竟整车装配线的节拍都是按秒算的,每减少一个对准的步骤,
就能省出不少时间。还有那个侧面的小卡扣位,是用来固定车内门槛位置的线束的,卡扣的开口尺寸做的是7mm,刚好适配常用的线束扎带卡扣,卡进去之后不会掉,也不会因为太紧要工人用很大的力去按,这个尺寸是之前测了十多款常用卡扣的尺寸之后定的,兼顾了固定可靠性和装配便利性。很多人觉得这种小塑料件没什么技术含量,实际上要兼顾安装强度、装配效率、注塑工艺性、成本控制这几个点,还是要花不少心思的,比如壁厚如果做厚了,不仅材料成本上升,注塑的时候冷却时间变长,生产效率下降,还容易出现缩痕和翘曲,做薄了强度不够,安装的时候容易断;加强筋加少了强度不够,加多了容易出现缩印,还会增加模具的复杂度,提升模具成本;避让间隙留小了装不上,留大了定位不准,装配之后会有松动异响。这个模型的结构设计整体是比较成熟的,所有的特征都是围绕实际装车需求来的,没有多余的结构,也没有遗漏必要的功能特征,对于刚接触汽车内饰结构设计的人来说,是个不错的参考案例,可以仔细看看每个结构的作用,理解为什么要这么设计,而不是只照着外形画,毕竟结构设计的核心是满足功能和生产的需求,不是画个好看的外形就行。
