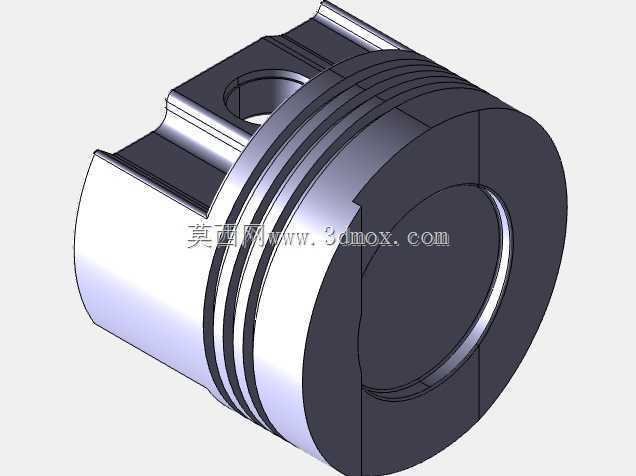

大众VR6发动机活塞结构三维数模

　　作为深耕动力总成结构设计十余年的工程师，接触VR系列动力单元的活塞设计时，最先要理清的是其窄夹角V型布局带来的安装边界约束——不同于传统直列六缸或大夹角V6的缸体排布，VR6将两列气缸夹角压缩至15度，单缸的横向安装空间被严格限制，活塞的裙部导向长度、销座偏移量都不能照搬常规V6机型的参数，否则会在缸筒内出现偏磨，甚至在高转速工况下出现敲缸异响。

　　这款活塞的头部环带设计了三道环槽，顶部两道为气环，负责密封燃烧室的高压燃气，最下方为油环，用来刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。环槽的轴向宽度、径向深度都经过匹配计算，要兼顾环的回弹性、导热效率与高速往复运动时的惯性力控制，毕竟VR6机型的最高转速普遍能突破6000转每分钟，活塞每秒要完成上百次往复行程，环与槽的配合间隙如果控制不当，要么出现密封失效导致缸压不足，要么会因为热膨胀出现卡滞，拉缸故障往往就是这类细节匹配不到位引发的。

　　活塞销座的位置做了偏心设计，这是为了在活塞越过上止点切换受力侧时，减小活塞对缸壁的侧向敲击力，偏移量的取值要结合连杆的摆动角度、缸筒的配缸间隙反复校核，偏移量过大会导致活塞换向时的导向不足，偏移量太小又起不到降噪减磨的作用。销座内部的加强筋走向顺着活塞往复受力的方向布置，既可以提升销座的承载能力，避免高负荷下销座开裂，又能尽可能去除非必要的材料余量，降低活塞整体的往复质量，要知道往复运动部件每减重100克，曲轴的动平衡负荷、连杆的受力载荷都会有明显下降，对提升发动机的转速响应、降低运转振动都有直接帮助。

　　活塞裙部的型面不是规则的圆柱面，而是做了中凸变椭圆的型线设计，冷态下裙部上下端的直径略小于中间位置，椭圆的长轴方向垂直于活塞销轴线，这是因为发动机工作时活塞受热膨胀，销座方向的金属量更多，热膨胀量更大，同时活塞在侧推力作用下会产生微量变形，预变形的型面可以保证热态下裙部与缸壁的接触均匀，避免局部应力集中。裙部的表面一般会做石墨涂层或者二硫化钼涂层处理，降低冷启动阶段的摩擦阻力，这部分的结构细节在数模里做了完整的结构还原，能直观看到裙部的型面变化趋势，方便后续做摩擦学仿真或者装配干涉检查。

　　从实际应用场景来看，这款活塞适配的VR6动力单元覆盖了多款大众旗下的量产车型，从家用级的高尔夫GTI、帕萨特，到偏向商用和越野用途的辉腾、途锐，甚至经典的甲壳虫车型上都能见到这款动力配置，不同车型的动力调校有差异，活塞的燃烧室凹坑深度、顶部气门避让坑的尺寸也会对应调整，数模还原的是基础量产版本的结构，顶部的避让坑深度刚好匹配对应机型的气门升程，在上止点位置即使气门出现最大升程，也不会和活塞顶部发生碰撞，这部分的安全余量一般控制在1毫米以上，避免正时系统跳齿时气门直接撞击活塞造成顶气门的严重故障。

　　做三维建模的时候，最先要确定的是活塞的整体安装边界：缸径参数、活塞行程长度、连杆小头的宽度、活塞销的直径，这些硬尺寸是不能随意改动的，否则整个曲柄连杆机构的匹配都会出问题。建模顺序一般先从头部的燃烧室凹坑开始，旋转出活塞的基本外轮廓，再切出环槽结构，之后处理销座和内部加强筋的结构，最后调整裙部的型面参数，整个过程要反复核对各个部位的壁厚，活塞顶部承受燃烧室的高温燃气，壁厚要保证足够的导热能力，把热量通过活塞环传递到缸壁再由冷却液带走，而裙部的壁厚在保证刚度的前提下要尽可能薄，控制整体重量。

　　很多刚接触动力部件建模的工程师容易忽略活塞的热变形补偿，直接按理想圆柱面做裙部结构，做运动仿真的时候看不出问题，但实际装机后很快就会出现拉缸或者异响，这也是为什么做结构数模的时候一定要结合实际工况的受力受热变形来调整型线，不能只看静态的装配尺寸。这款活塞的销孔内部也做了微锥形设计，两端的直径略大于中间位置，因为活塞工作时销座会在连杆力的作用下产生微量弯曲，直孔的话会导致活塞销端部的应力集中，微锥孔可以让活塞销的受力更均匀，提升销座的疲劳寿命。

　　在做整机装配的时候，活塞和连杆的组合要注意安装方向，活塞顶部的避让坑、裙部的导向结构都有对应的朝向标记，装反的话会导致气门碰撞或者润滑失效，数模里的结构特征也保留了对应的方向标识位置，方便装配工艺人员做对应的工装设计。另外活塞环的开口位置在装配时要相互错开，避免开口对齐导致燃气泄漏，这部分虽然是装配工艺要求，但在数模阶段也要预留好环的转动空间，不能让环槽内的定位结构影响环的正常贴合。

　　从维修替换的角度来看，这款活塞的尺寸参数是标准化的，对应缸径的维修级活塞会有加大0.25毫米、0.5毫米的尺寸版本，用来匹配镗缸后的缸筒尺寸，数模的参数化结构可以快速调整外径尺寸，生成对应维修级别的模型，不需要重新从零开始建模，这也是结构设计时做参数化特征的实际意义，能大幅提升后续衍生设计的效率。
