星型布局径向活塞式内燃机结构

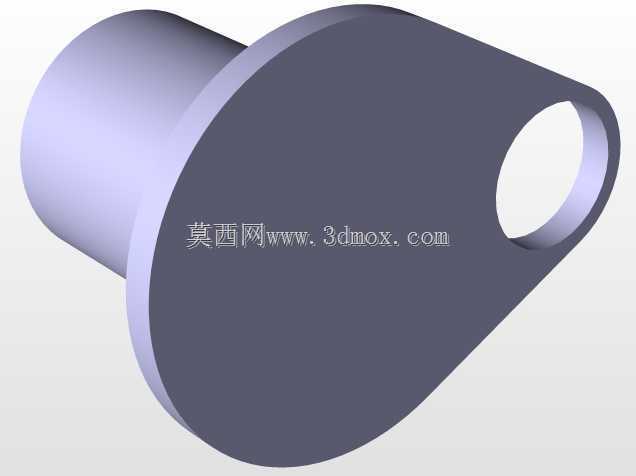

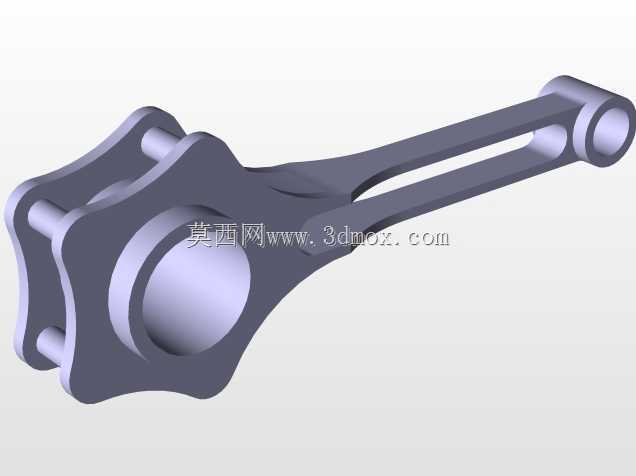

　　在轻型通航动力、小型应急发电机组、早期航空活塞动力场景中，径向发动机凭借紧凑的周向布局，始终占据着特殊的应用位置。不同于直列、V型气缸沿曲轴轴向排布的常规结构，这套径向布置的活塞动力单元，将所有气缸以曲轴中心为原点，沿圆周方向呈辐射状均匀排布，整套动力单元的轴向尺寸被压缩到极小范围，对于安装空间轴向受限、对动力单元迎风面积不敏感的场景，这种布局的空间利用率优势十分突出。从结构细节来看，每一组气缸的活塞都通过独立的连杆与中心曲柄销连接，其中主连杆直接与曲柄销配合，其余副连杆通过铰接方式挂载在主连杆的凸缘上，这种连杆排布方式不需要额外增加曲柄销的轴向长度，所有气缸的往复作用力都集中在同一曲柄截面，曲轴的受力分布更均匀，

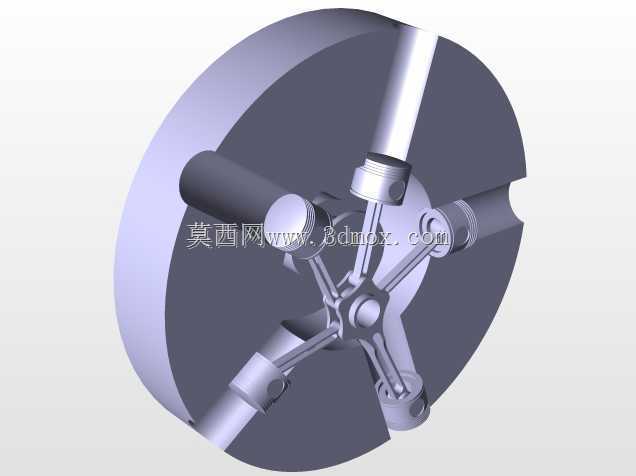

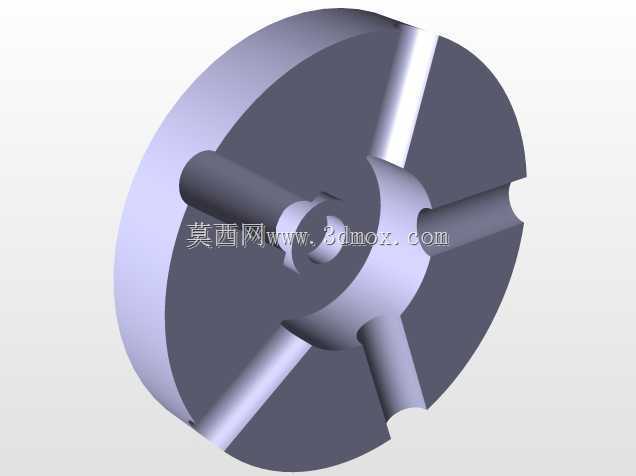

　　运转时的动平衡调校难度远低于同缸数的直列机型。实际应用中，这种结构的动力输出特性偏向低转速大扭矩，因为气缸沿周向散开，风冷条件下每一个气缸都能直接接触冷却气流，不需要设计复杂的水冷套、冷却液循环管路，整套动力单元的零部件数量更少，野外工况下的维护便捷性更高，在早期缺乏地面保障条件的航空作业场景中，这种易维护、风冷可靠的特性让径向发动机成为主流的航空活塞动力选择。设计这套结构时，首先要确定的是气缸的排布夹角，以图中五缸结构为例，相邻气缸的中心夹角为72度，这个角度需要结合活塞行程、连杆长度、曲柄回转半径做运动学校核，确保活塞运行到上止点、下止点位置时，连杆摆角处于合理区间，避免连杆与气缸内壁发生运动干涉，

　　同时要保证活塞侧压力处于材料许用范围内，减少气缸壁的偏磨风险。安装边界方面，整套动力单元的核心安装基准是中心曲轴的输出端法兰，以及曲轴箱后侧的安装止口，所有气缸沿径向向外延伸的轮廓形成一个近似圆形的安装投影面，安装时需要预留出气缸外侧的冷却气流通道，不能在气缸散热鳍片周围布置遮挡构件，避免影响风冷散热效果；曲轴输出端的连接尺寸需要匹配被驱动设备的输入轴公差，考虑到径向发动机运转时的扭矩脉冲特性，连接法兰处需要设计对应的定位销孔，传递扭矩的同时避免连接螺栓受剪切力。从功能特性上看，这种周向排布的结构让曲轴每旋转一圈，就有多个气缸依次完成做功冲程，五缸结构下曲轴每转72度就有一个气缸点火做功，

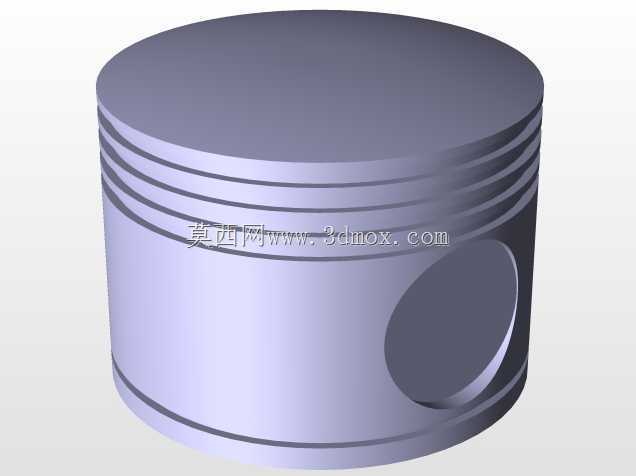

　　动力输出的平顺性优于同缸数的四冲程直列发动机，不需要配备大质量的飞轮来稳定转速，整套动力单元的自重功率比表现更出色。在结构建模过程中，需要重点关注连杆铰接副的配合间隙，主连杆与曲柄销的转动配合、副连杆与主连杆铰接销的转动配合，都需要预留合理的热膨胀间隙，避免发动机达到工作温度后，运动副因为热胀出现卡滞；活塞与气缸壁的配合间隙也要结合活塞材料的热膨胀系数设定，冷态下的间隙既要保证装配便捷，也要保证热态下活塞不会在气缸内出现拉缸故障。另外，这种径向结构的配气机构通常布置在曲轴箱前侧，通过齿轮传动驱动凸轮轴控制进排气门，建模时需要核对气门正时与活塞运动的相位关系，避免活塞运行到上止点时与开启的气门发生碰撞，这也是往复式内燃机结构设计中必须校核的运动干涉项。实际选型适配时，这类径向动力单元更适合对轴向长度有严格限制、可以接受较大径向尺寸的安装场景，比如小型固定翼无人机的前置动力、便携式应急消防泵的动力源、小型农用作业机械的动力单元，在这些场景下，径向发动机的风冷特性、紧凑轴向尺寸、低转速大扭矩的输出特性，都能很好地匹配使用需求，不需要额外加装复杂的冷却辅助系统，降低整套设备的复杂程度与后期维护成本。
