汽车轮毂造型结构三维数模

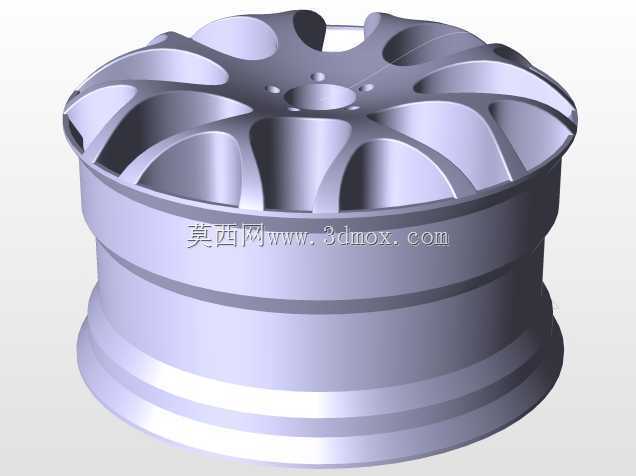

　　该模型还原的是乘用车辆配套的铝合金轮毂结构，在整车行走系统中，轮毂承担着连接轮胎与车轴、传递驱动与制动力矩的核心作用，日常行驶过程中需要承受整车垂直载荷、转弯时的侧向载荷、加减速带来的扭转冲击，同时还要兼顾制动系统的散热空间预留，是汽车行走部件中兼顾结构强度与外观属性的关键零件。从结构设计逻辑来看，这款轮毂采用多辐条涡旋式造型，辐条从中心安装盘位置向外延伸至轮辋边缘，每根辐条的曲面过渡都做了等壁厚优化，既避免了应力集中点的出现，也在辐条之间预留了足够的镂空区域，能够在车辆制动时让空气快速流经制动盘与制动卡钳表面，带走摩擦产生的热量，避免长距离制动时热衰减带来的安全隐患。中心安装区域设置了对应螺栓孔位的凸台结构，

　　安装面做了平面度公差预留，能够保证轮毂与车轴法兰面紧密贴合，避免高速行驶时出现轮毂抖动的问题；中心孔的尺寸匹配常规乘用车型的轴头直径，安装时能够实现精准定位，减少螺栓承受的剪切载荷。轮辋部分采用标准的深槽式结构，轮缘位置做了加厚处理，能够在轮胎拆装时避免磕碰损伤，同时在轮胎充气后保证胎圈与轮辋紧密贴合，防止高速行驶时轮胎脱圈；轮辋的内侧预留了气门嘴安装孔位，位置避开辐条遮挡，方便日常胎压检测与充气操作。从安装边界来看，这款轮毂的偏距设置适配常规前置前驱家用车型的轮拱空间，安装后不会超出翼子板边缘，也不会与内侧的减震器、转向拉杆发生运动干涉，转向打满方向时预留的安全间隙能够满足日常行驶与颠簸路况下的跳动需求。在实际建模过程中，

　　辐条的曲面造型需要兼顾铸造工艺的拔模角度，所有曲面过渡位置都做了圆角处理，避免铸造时出现应力集中导致的开裂问题，同时也减少了机加工环节的刀具损耗；轮辋与辐条的连接位置做了加厚过渡，能够承受过坑洼路面时的瞬时冲击载荷，避免辐条根部断裂。这类轮毂结构除了满足基础的承载功能外，外观造型的曲面流畅度也直接影响整车的视觉效果，涡旋式的辐条设计在车辆行驶时会形成动态的视觉效果，同时多辐条的结构也能在一定程度上降低行驶过程中的风阻，减少空气紊流带来的行驶噪音。在结构验证环节，这类轮毂需要通过径向疲劳试验、冲击试验、弯曲疲劳试验等多项台架验证，建模时的壁厚分布、圆角大小都会直接影响仿真分析的结果，每一处曲面的曲率变化都需要对应力传递路径做优化，让载荷能够从轮胎接触位置均匀传递到中心安装盘，避免局部应力过大导致的结构失效。
