管式卡丁车承载车架结构设计

　　这款管式卡丁车车架是休闲娱乐类非道路车辆的核心承载基体，主要应用于户外休闲场地、商用卡丁车场馆、青少年研学实践基地以及个人DIY改装车辆场景，承担着连接行走系统、动力单元、操控机构与驾乘防护结构的核心作用，所有车载部件的安装定位、载荷传递都需要依托车架的结构刚度来实现，是卡丁车整车性能的基础载体。从实际使用场景来看，这类车架需要应对场地内连续弯道的侧向载荷、颠簸路面的垂向冲击、急加速急减速的纵向惯性力，同时还要满足驾乘人员的乘坐空间边界、部件安装的位置精度要求，不能出现结构干涉或者刚度不足导致的变形问题。

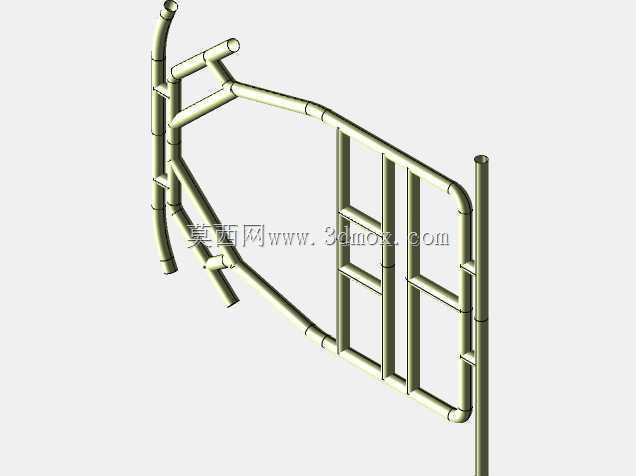

　　设计过程中优先采用了圆管弯折拼焊的结构形式，区别于冲压钣金拼接的车架，圆管截面的抗弯抗扭性能更均衡，在同等重量下能够获得更高的结构刚度，同时管材弯折的工艺门槛更低，适合小批量定制生产或者个人改装场景的加工实现。整体结构的受力路径做了针对性优化：前部的弯折管段用于安装转向机构与前悬挂固定点，将前轮受到的地面冲击直接传递到主纵梁，避免局部应力集中；中部的格栅式管架结构是驾乘人员的乘坐区域，既预留了足够的腿部活动空间，也为座椅、安全带固定点提供了充足的安装位置，横向布置的多根横管能够有效提升车架中部的抗扭刚度，避免过弯时车架出现过大的扭转变形影响操控精度；后部的竖管与斜撑结构用于固定动力单元与后轴安装座，将动力输出的反作用力、后轮的驱动载荷均匀分散到整个车架结构上，避免局部载荷过大导致焊缝开裂。

　　从安装边界来看，车架的整体宽度控制在常规卡丁车的轮距适配范围内，前部转向安装位的孔位间距匹配通用型卡丁车转向机的安装尺寸，不需要额外做转接支架即可完成装配；中部座椅安装区域的横管间距适配市面上多数通用型卡丁车运动座椅的固定点位，同时预留了安全带安装的加强凸台位置，满足基础的安全防护要求；后部动力安装位的尺寸既可以适配小型内燃机组，也可以兼容轮毂电机或者中置电机的安装需求，具备一定的改装适配性。车架的管材连接处全部采用相贯线切割后满焊的工艺设计，焊口位置做了圆弧过渡处理，减少应力集中点，在长期交变载荷作用下能够降低焊缝疲劳开裂的风险。

　　实际使用中，这类管式车架的维护成本更低，当局部管段出现碰撞变形时，可以单独切割更换变形管段，不需要整体报废车架，相比一体式冲压车架的维修便利性更高。结构设计时也充分考虑了离地间隙要求，车架底部的纵梁高度保证了在常规场地路面行驶时不会出现托底问题，同时侧边防撞管的位置突出于车身主体，发生轻微碰撞时能够优先吸收冲击能量，保护内部的驾乘空间与核心部件不受损坏。整体结构没有多余的冗余设计，每一段管材都承担着对应的载荷传递或者部件安装功能，在保证结构强度满足使用要求的前提下，尽可能控制了整体重量，有助于降低整车整备质量，提升车辆的动力响应与操控灵活性。
