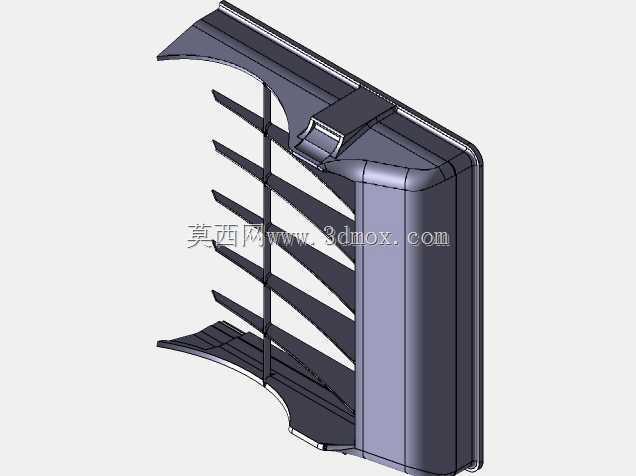

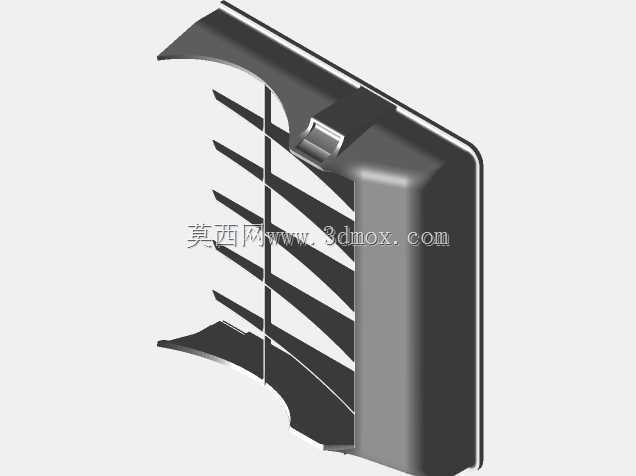

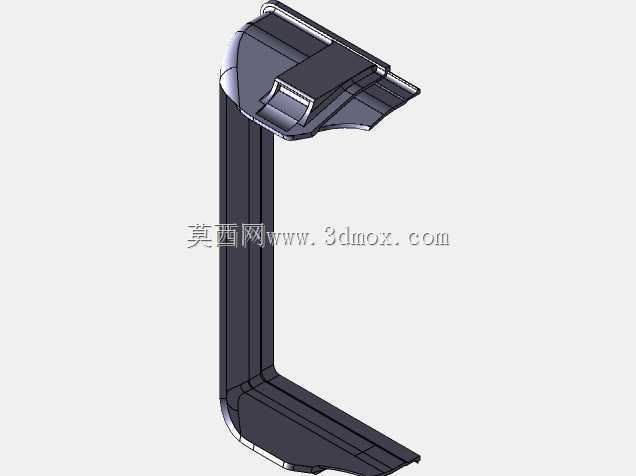

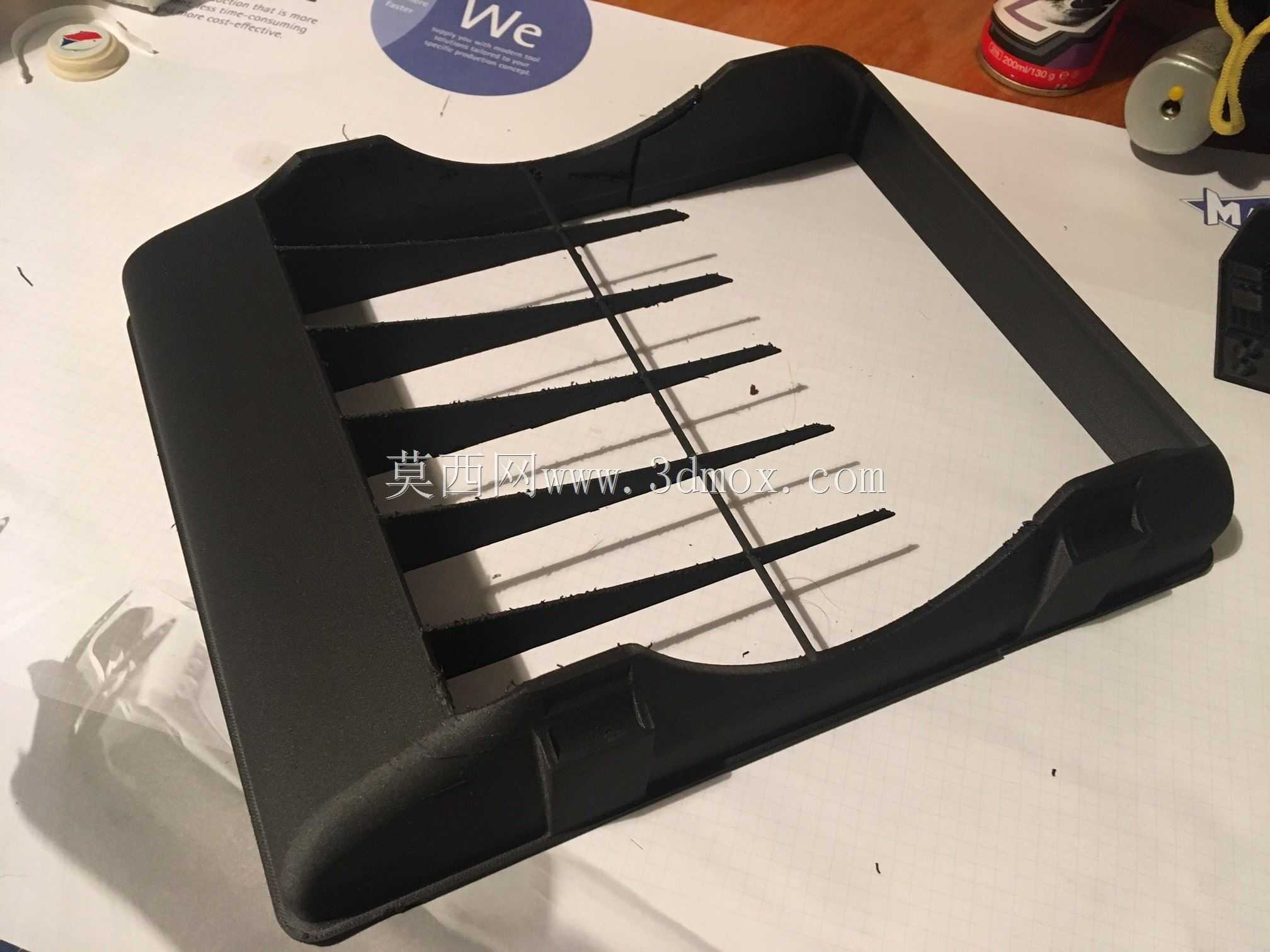

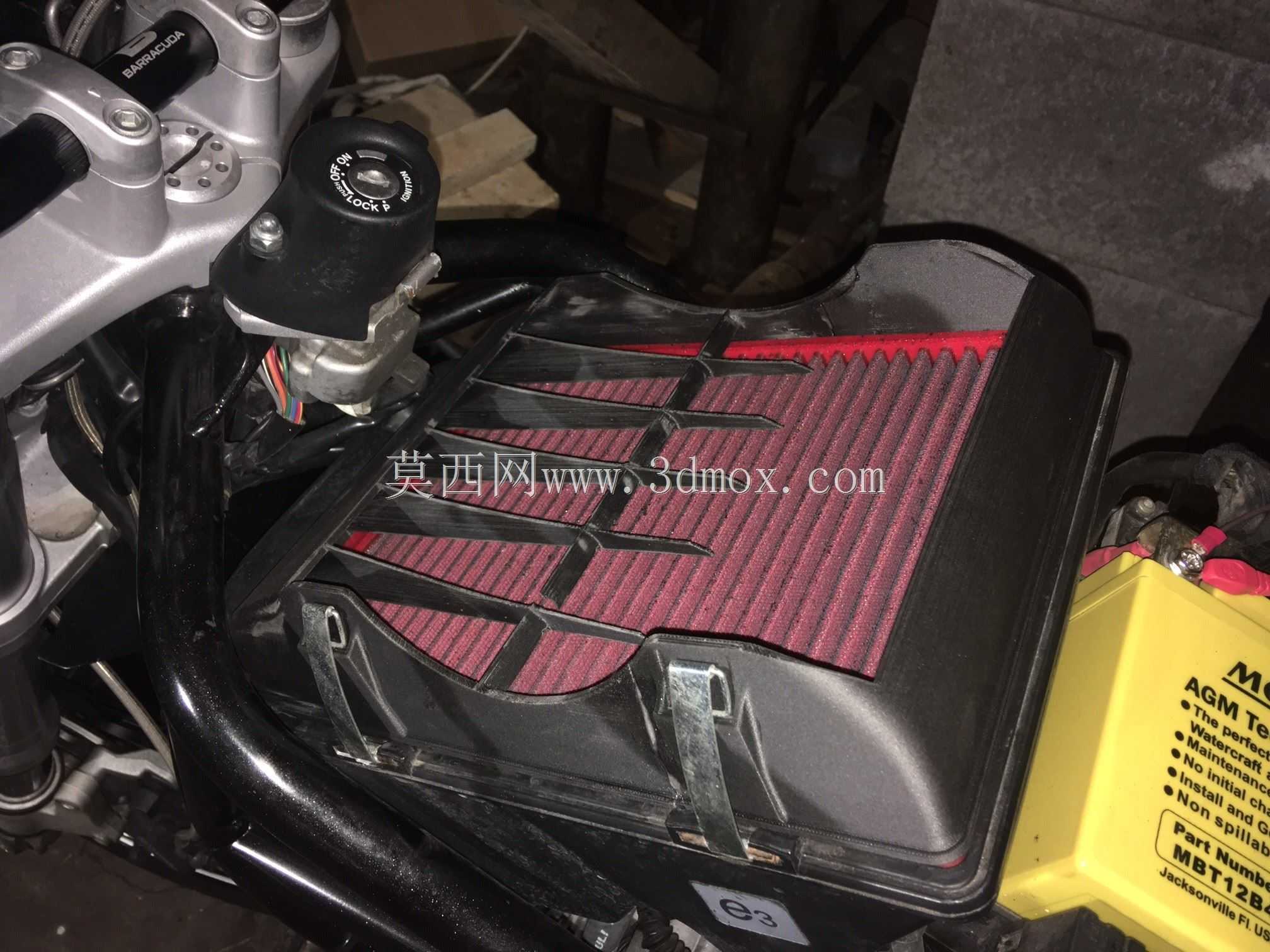

杜卡迪怪物S2R摩托车侧部风箱导流盖结构

　　该结构件属于大排量街跑摩托车侧部覆盖与气流导向组件，安装于车体侧方风箱外侧位置，日常骑行中承担多重实际作用：首先是对内部风箱、进气通路及周边线束形成物理防护，避免行驶过程中路面飞溅的碎石、泥沙、雨水直接冲击内部进气组件，防止异物进入进气道影响空滤寿命与发动机进气效率；其次是通过型面设计引导侧向气流走向，在中高速行驶时梳理流经车体侧部的紊流，既可以降低侧风对车身稳定性的干扰，也能引导部分气流流向发动机散热区域，辅助带走动力单元散发的热量，避免热堆积导致的动力衰减。从设计思路来看，该构件没有采用常规平直覆盖件的造型逻辑，而是顺着整车侧部的流线轮廓做一体化弧面过渡，边缘做了大圆角收边处理，既避免尖锐棱边带来的安全隐患，

　　也能减少气流经过时的风阻与风噪。构件内侧设置的多道平行导流筋条，并非单纯的装饰结构：一方面筋条与外侧壳体形成加强网格，提升整个薄壁覆盖件的结构刚性，在受到轻微侧向挤压或飞石冲击时，不会出现大面积变形开裂；另一方面筋条的走向完全顺着气流流动方向布置，能够将进入盖体与风箱间隙的气流分层导向后方散热区域，避免气流在空腔内形成乱流。安装边界上，该构件上端设置有卡扣式固定位，与车架侧部的安装支座直接卡接，下端则贴合风箱壳体的外侧弧面，整体安装后与周边覆盖件的缝隙控制在均匀范围内，不会出现突出或凹陷的阶差，保证整车侧面的造型完整性。尺寸设计上，构件整体沿车体纵向的长度覆盖风箱侧部的全部外露区域，横向突出量控制在不超过车把最外侧宽度的范围内，

　　避免车辆倾倒时该构件首先接触地面造成大面积破损，同时突出量也足够形成有效的气流导向通道，不会因为贴紧风箱壳体而失去导流间隙。实际使用场景中，这类覆盖导流件需要兼顾造型美观与实用性能：大排量摩托车在连续爬坡或者夏季低速拥堵路况下，发动机舱的热量会向侧部扩散，该构件的导流结构能够在车辆移动时持续引入侧向气流，降低侧覆盖件表面的温度，避免热量传递到骑手腿部造成不适；在高速行驶时，经过型面梳理的气流不会在车体侧部形成涡流，能够有效降低高速骑行时的风阻消耗，提升车辆的高速稳定性。建模过程中需要重点关注几个结构细节：一是卡扣位置的拔模角度，要保证注塑生产时能够顺利脱模，同时卡扣的卡接量要控制在合理范围，既保证安装后不会因为车辆振动出现松脱异响，

　　也能在维修拆卸时不需要过大的力度就可以拆下，避免损坏卡扣结构；二是导流筋条与主壳体的连接位置做了圆角过渡，避免应力集中导致筋条根部在长期振动下出现断裂；三是外侧弧面的曲率要和整车侧面的造型线条完全匹配，安装后能够和油箱侧盖、尾部导流罩形成连贯的视觉效果，不会出现线条错位的问题。对于摩托车改装与原厂配件设计来说，这类风箱盖的结构设计需要平衡多个维度的需求：不能为了追求极致的造型效果牺牲防护与导流性能，也不能为了提升结构强度过度增加壁厚导致整车重量上升，薄壁结构加内部筋条的设计方式，既能够把构件重量控制在较低水平，也能满足日常使用的强度要求，同时还能通过筋条的布局实现气流导向的功能，是机车覆盖件设计中比较典型的功能与造型结合的结构方案。
