40毫米五辐合金轮辋结构设计

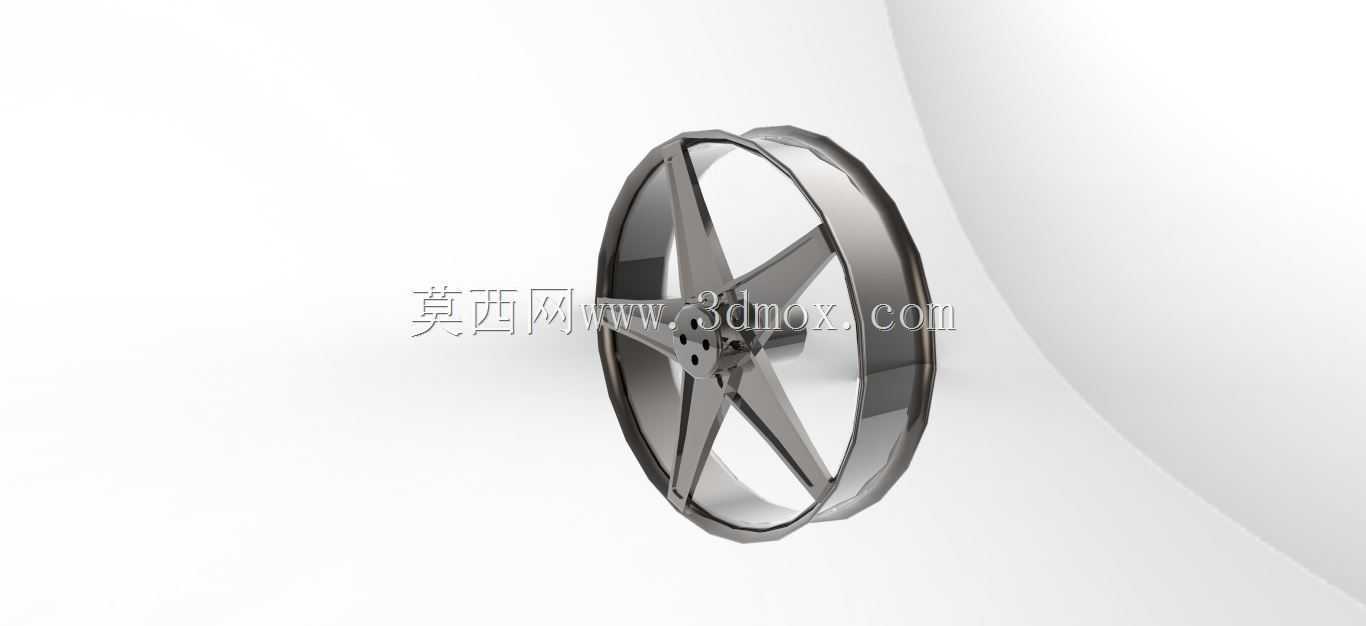

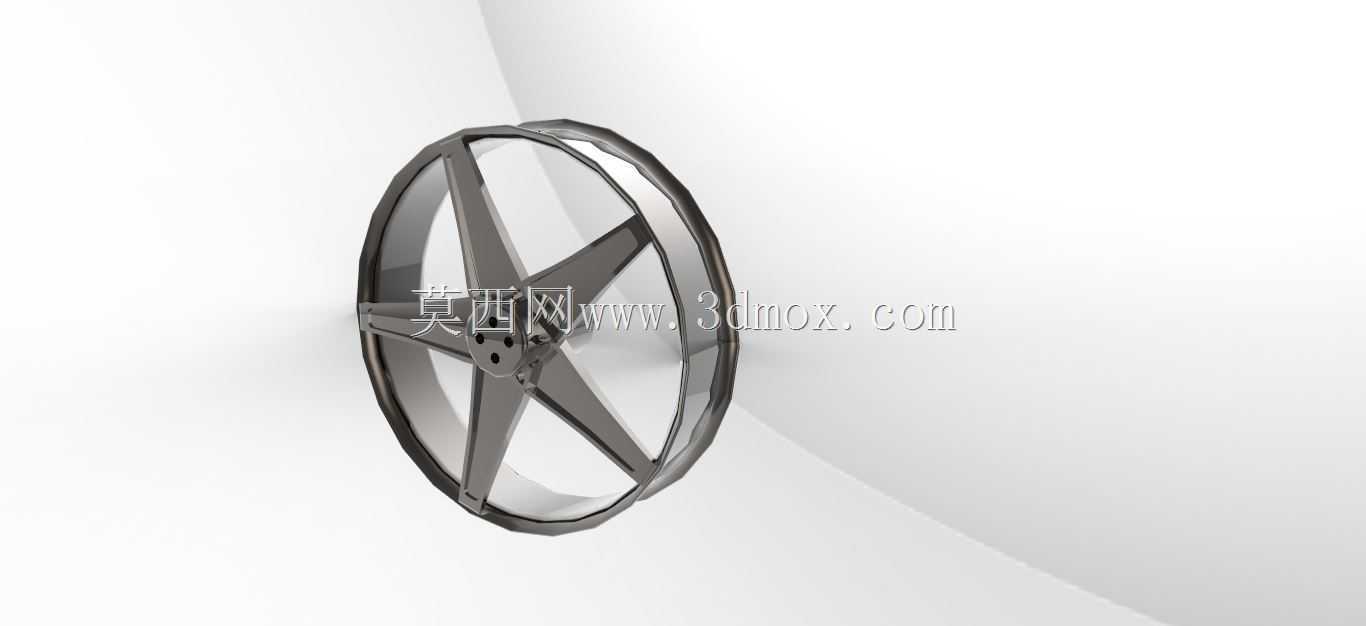

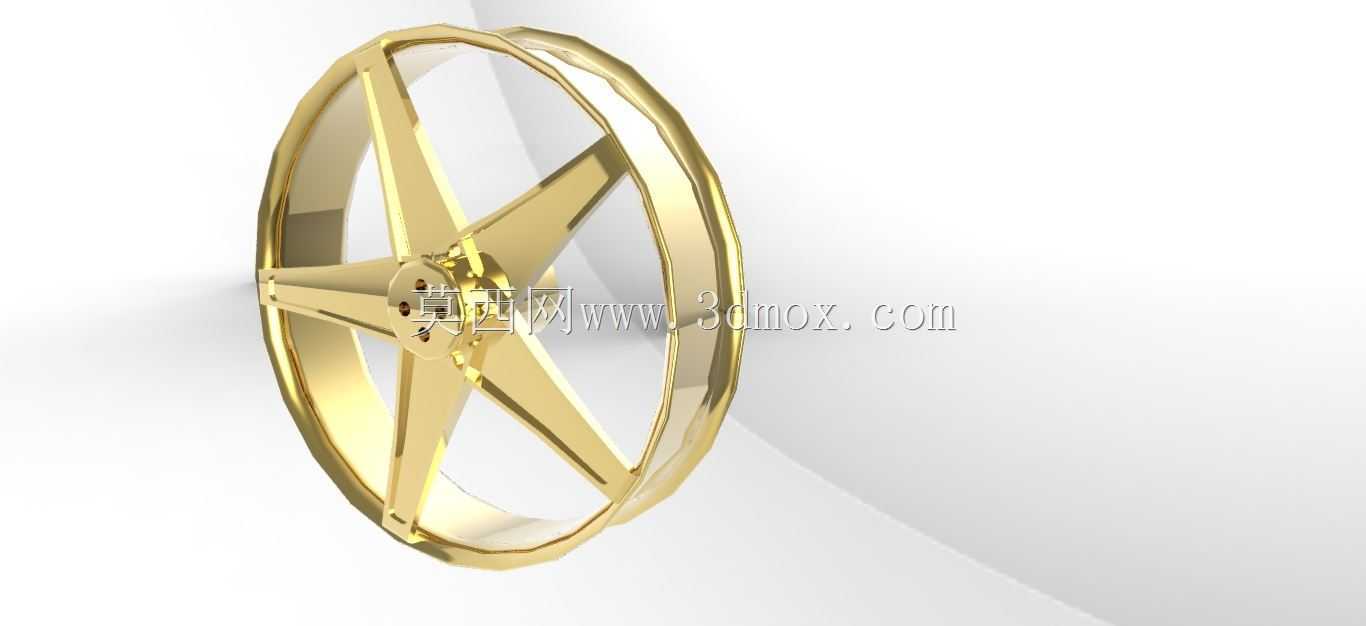

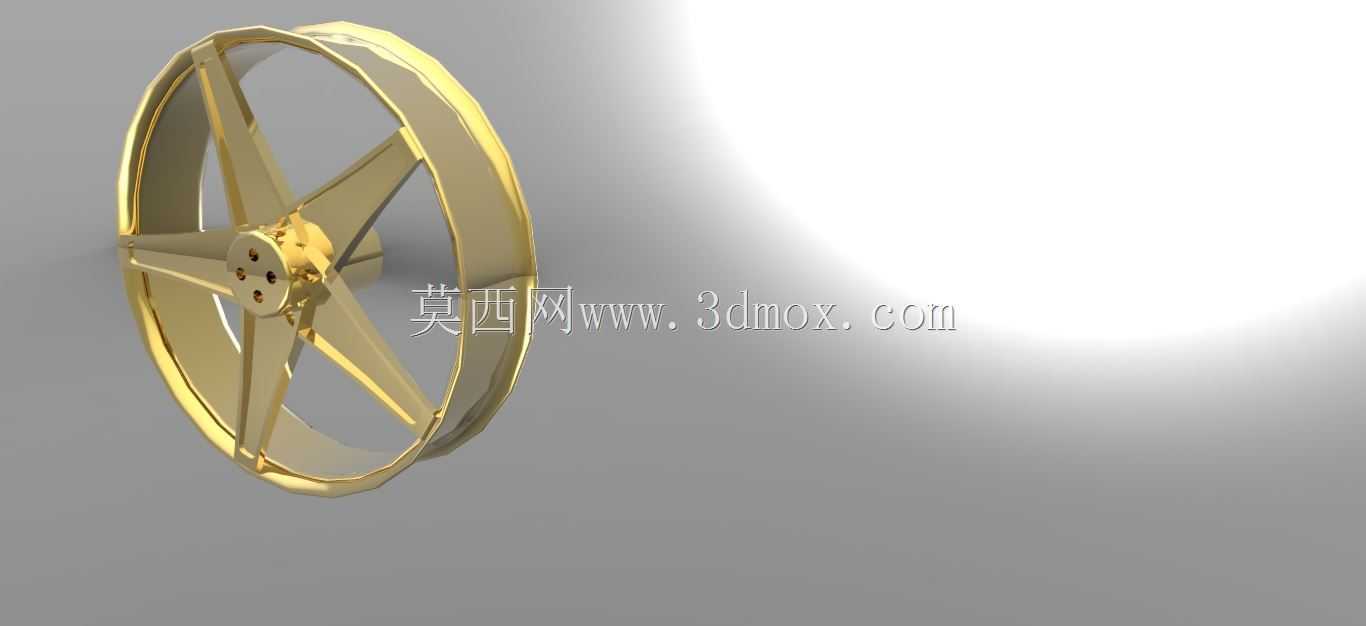

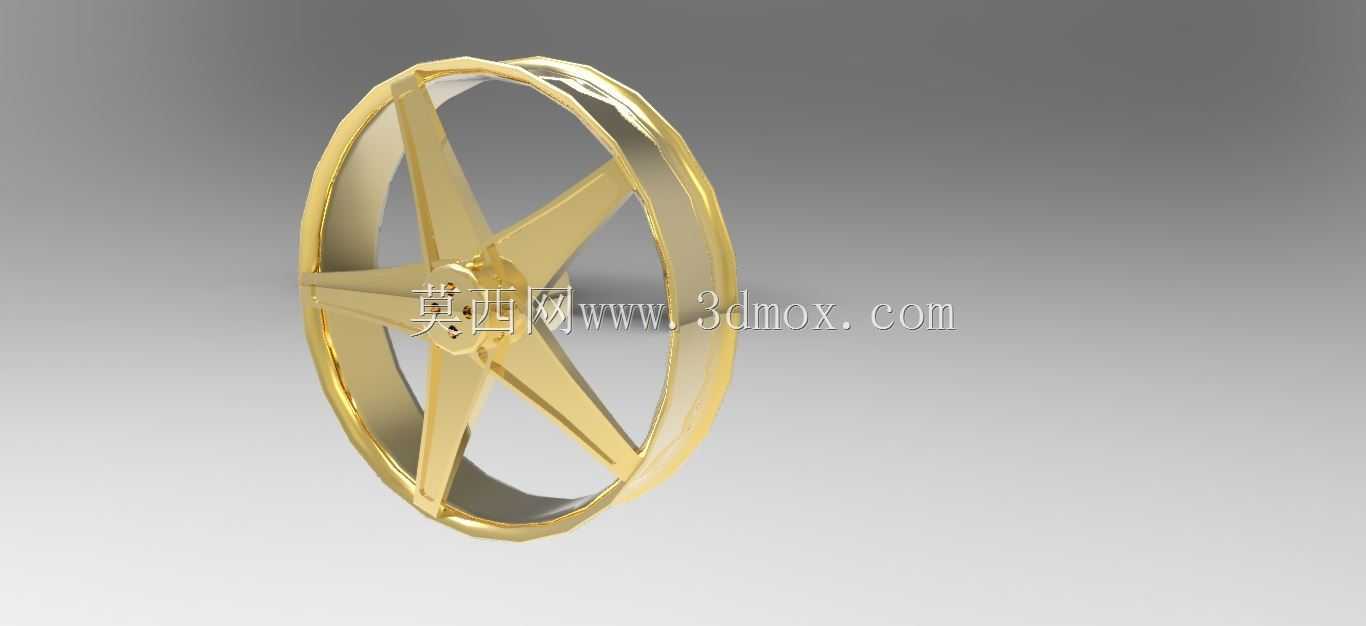

　　这款轮辋的设计定位是小型行走机构的配套承载部件，整体外径控制在40毫米，属于微型轮系的范畴，在桌面级移动机器人、小型遥控模型载具、精密输送线的从动轮组场景中都有适配空间。从结构设计逻辑来看，五辐式的支撑结构并非单纯为了外观造型，而是在有限的轮辋径向空间内，平衡了轮体自重与结构刚性的需求——每根辐条采用等宽变厚的截面设计，靠近轮毂安装位的位置截面厚度更大，能够将轮面承受的径向载荷均匀分散到中心安装座，避免应力集中导致的辐条断裂问题，同时辐条之间的大镂空区域可以有效降低轮体转动惯量，让小型驱动机构的启停响应更灵敏，减少动力损耗。

　　轮辋的外圈采用了微凸的胎圈座结构，边缘预留了1.2毫米的挡边高度，能够适配对应尺寸的橡胶胎圈或者聚氨酯包覆层，防止轮体滚动过程中包覆层出现侧向滑脱，挡边的圆角处理做了R0.3的过渡，避免尖锐棱边切割胎圈材料，延长外包覆层的使用寿命。中心的安装座设计了三孔定位结构，孔位分布在直径8毫米的分度圆上，能够适配常规微型轴端的法兰安装方式，安装座的中心孔直径为3毫米，可直接配合直径3毫米的转动轴使用，孔位的同轴度公差控制在0.02毫米以内，保证轮体高速转动时不会出现偏心抖动的问题。

　　从实际应用的角度考量，这款轮辋的合金材质选型对应了压铸成型的工艺路径，所有结构的拔模斜度统一设置为1.5度，辐条与轮圈、辐条与中心座的连接位置都做了R0.5的圆角过渡，既能够减少压铸过程中的应力集中，降低铸件出现冷隔、缩孔的概率，也能减少后续机加工的工序量，适合小批量量产的加工需求。轮辋的轴向宽度设计为8毫米，安装时不会占用过多的轴向空间，对于结构紧凑的小型行走设备来说，能够给两侧的轴承、轴套预留足够的安装位置，不会出现装配干涉的问题。

　　在结构验证的思路上，这款轮辋的受力模拟主要针对径向承载10公斤的工况做了校核，五辐结构的最大形变位置出现在轮圈的两辐之间区域，形变量控制在0.01毫米以内，完全满足小型载具的承载需求，同时轮体的镂空结构也方便后续做轻量化的进一步优化，如果应用在对重量更敏感的航空模型场景中，还可以在辐条上做减重孔的二次设计，不会破坏整体的受力结构。轮辋的表面没有多余的装饰结构，平整的辐条表面既可以做阳极氧化的表面处理提升耐腐蚀性，也可以根据需求粘贴标识或者做配重调整，适配不同场景的使用需求。

　　不同于大尺寸车辆轮辋的设计逻辑，微型轮辋的尺寸精度要求更高，因为小型设备的装配间隙本身就很小，轮辋的尺寸偏差会直接影响整机的行走稳定性，这款轮辋的轮圈径向圆跳动公差设计为0.03毫米，端面圆跳动公差为0.04毫米，能够保证轮体滚动时的平顺性，不会出现周期性的跳动影响设备的运行精度。在安装边界上，轮辋背部的中心座做了2毫米的沉台设计，安装时可以嵌入到支架的安装槽内，对轮体的轴向位置做辅助定位，不需要额外加装轴套就可以限制轮体的轴向窜动，简化装配流程。
