欧规两针电源插头连接器结构设计

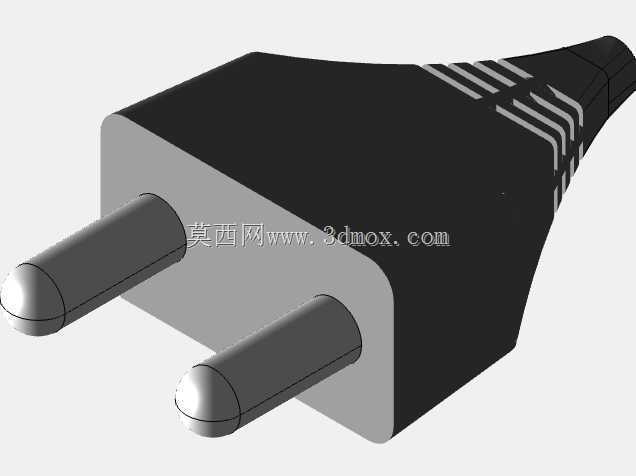

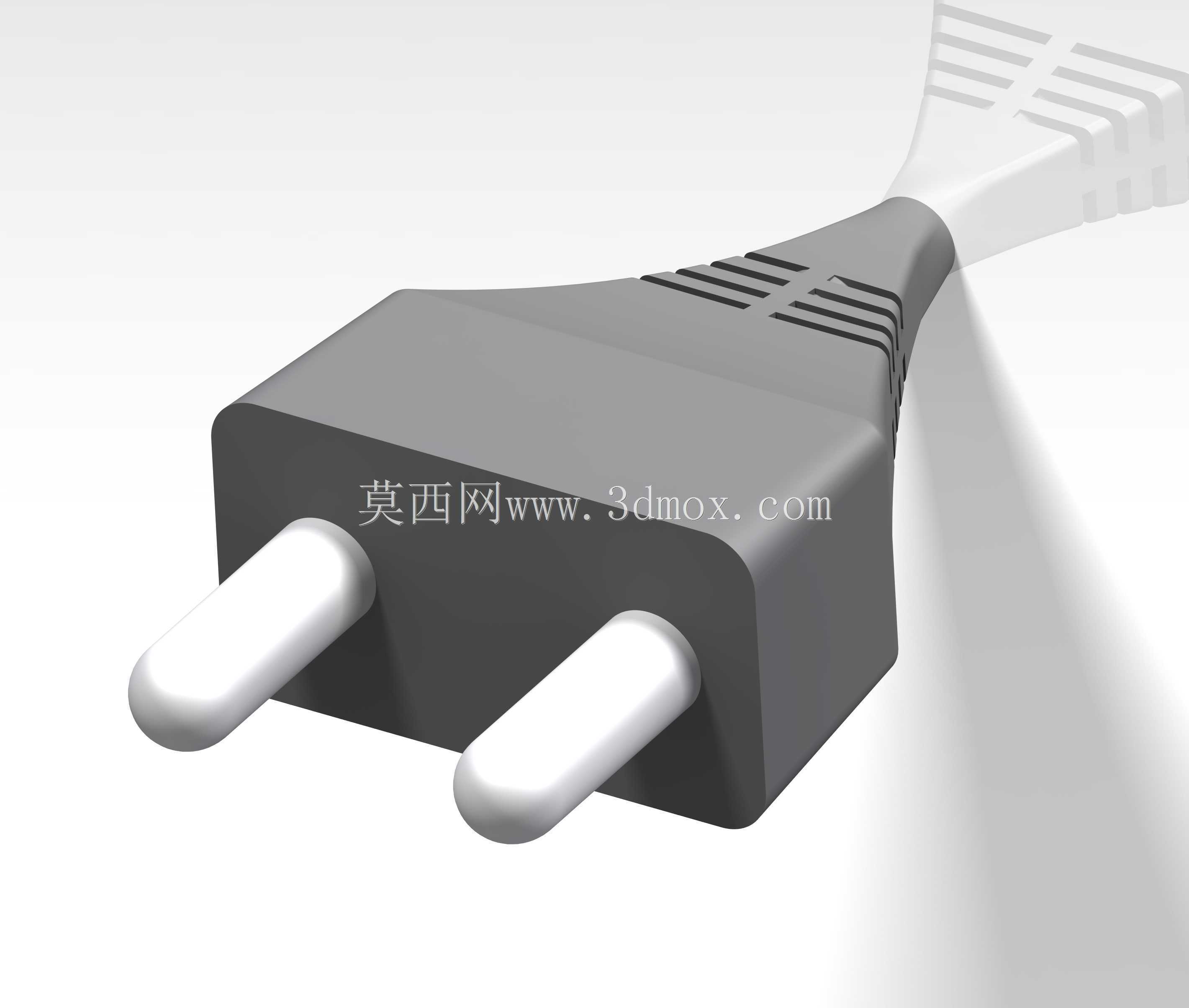

　　在低压配电末端的取电场景中，两针插头是民用及小型工业设备取电环节最常见的连接部件，这类插销式插头无需接地回路，主要适配双重绝缘结构的二类电器，覆盖手持电动工具、小型消费电子、桌面办公设备、便携照明装置等诸多品类的取电需求，其结构可靠性直接决定取电过程的接触稳定性与使用安全性。这款两针插头的结构设计围绕插合可靠性、握持操作手感、线缆防弯折三个核心维度展开，插合端采用圆柱型平行插销布局，插销的中心距、伸出长度、直径公差完全匹配对应制式插座的接触簧片尺寸要求，插销根部做了圆角过渡处理，避免插拔过程中插销边缘刮蹭插座簧片造成镀层磨损，长期使用后出现接触电阻过大、温升超标的问题。插销与内部导电端子的连接采用压铆结构，压接区域做了防滑齿设计，避免导线受拉时插销与线缆内芯出现松脱，压接位置的绝缘包覆层延伸至插销根部1.5mm位置，杜绝插销尾部外露导致的爬电距离不足问题。插头本体的握持区域做了多道平行的防滑凹槽设计，凹槽的深度控制在0.8mm，间距3mm，既保证插拔施力时手指与壳体间有足够摩擦力，不会出现打滑脱手的情况，又不会因为凹槽过深积攒灰尘、增加清洁难度。壳体的分型面设置在插头侧面的中线位置，上下壳体通过超声波焊接实现密封，焊接筋的宽度设计为0.6mm，焊接后接缝处的溢料控制在0.2mm以内，不会出现明显的毛边硌手问题，同时壳体的绝缘材料选用阻燃级PC材质，满足灼热丝750℃不起燃的安规要求，即使接触部位出现异常温升，也不会出现壳体引燃的安全隐患。

　　线缆出线位置做了加长的防弯折尾套结构，尾套的锥度设计为1:4，内部嵌套了硬质塑料支撑骨架，当线缆受到侧向弯折力时，应力会沿着尾套的锥面逐步分散，不会集中在出线口的线缆护套位置，避免长期弯折后线缆内芯断裂、护套开裂的问题，尾套的长度根据适配线缆的线径做了匹配，常规0.75平方毫米的三芯护套线适配的尾套长度为18mm，可承受至少10000次180度弯折测试不出现线芯损伤。从安装边界来看，这款插头的整体宽度为36mm，插合面到尾套末端的总长度为52mm，插销中心距为19mm，插销直径4mm，伸出壳体长度为19mm，安装时需要注意插座面板前方预留至少60mm的操作空间，保证插头可以完全插合到位，不会因为空间不足出现插合不到位、

　　接触面积不足的问题；相邻插座的中心距需要大于40mm，避免插头插入后遮挡相邻的插座位，影响其他插座的正常使用。在实际工程选型过程中，这类两针插头的额定载流量为10A，适配交流250V及以下的供电回路，选型时需要确认适配线缆的外径范围，这款插头的线缆夹紧结构可适配外径6-8mm的圆形护套线，压线时需要将线缆的外护套伸入壳体内部至少5mm，通过壳体内部的压线扣将外护套压紧，避免线缆受拉时拉力直接作用在内部接线端子上，导致接线松脱。建模过程中对插销的同轴度、壳体的合模错位量都做了公差约束，插销与安装基准面的垂直度公差控制在0.1mm以内，避免插销歪斜导致插拔力过大、无法正常插入插座的问题；壳体上下盖的合模错位量不超过0.05mm，

　　保证外观面的平整性。这类插头的结构看似简单，但每个尺寸细节都直接关联使用体验与安全性能，比如插销端部的圆角半径设计为1mm，既可以顺利引导插销进入插座的插孔，又不会因为圆角过大导致插合初期接触面积过小、出现打火现象；壳体表面的防滑凹槽走向与插拔施力方向垂直，最大化摩擦力的同时，也不会在注塑过程中出现脱模困难的问题。在日常的设备配套设计中，这类两针插头常作为设备自带电源线的输入端连接部件，相比带接地的三针插头，其体积更小，占用面板空间更少，适合不需要接地保护的二类电器使用，建模时还原的所有结构细节都可以直接用于模具开发参考，各个配合部位的拔模斜度、壁厚均匀性都做了优化，壳体主体的壁厚均匀控制在2mm，不会出现壁厚差异过大导致注塑缩痕、翘曲的问题，加强筋的厚度为壁厚的0.6倍，避免筋位处出现表面缩印。
