M10x1.5规格吊环螺栓紧固连接件

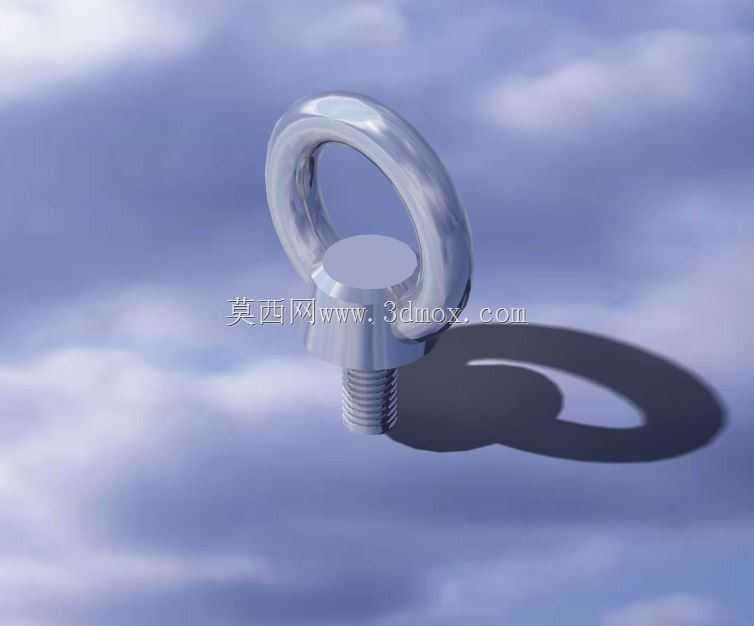

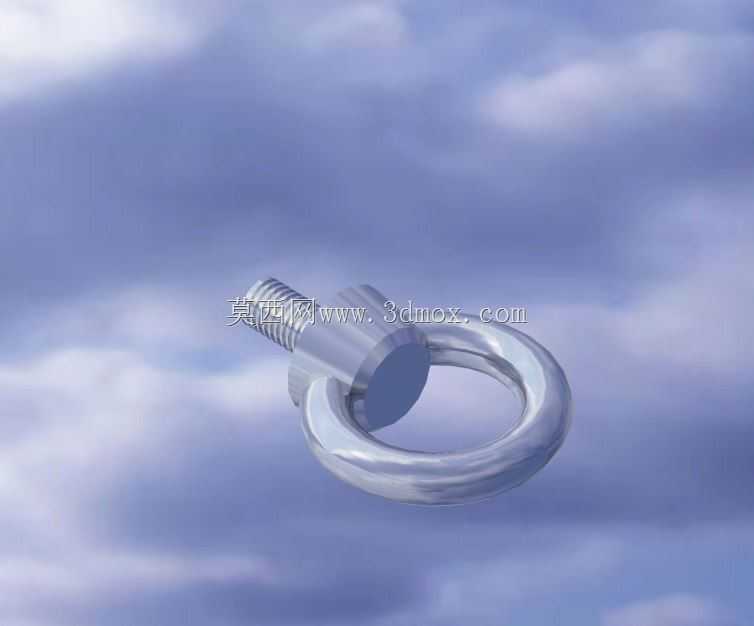

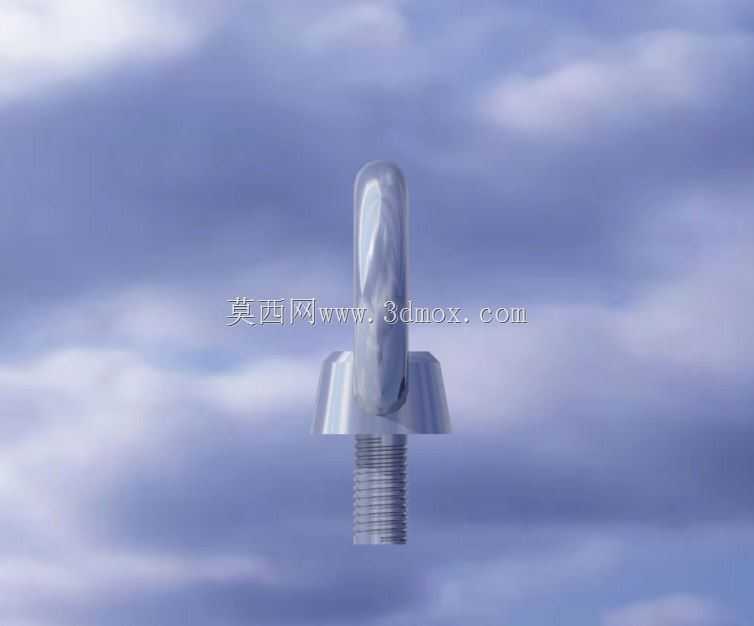

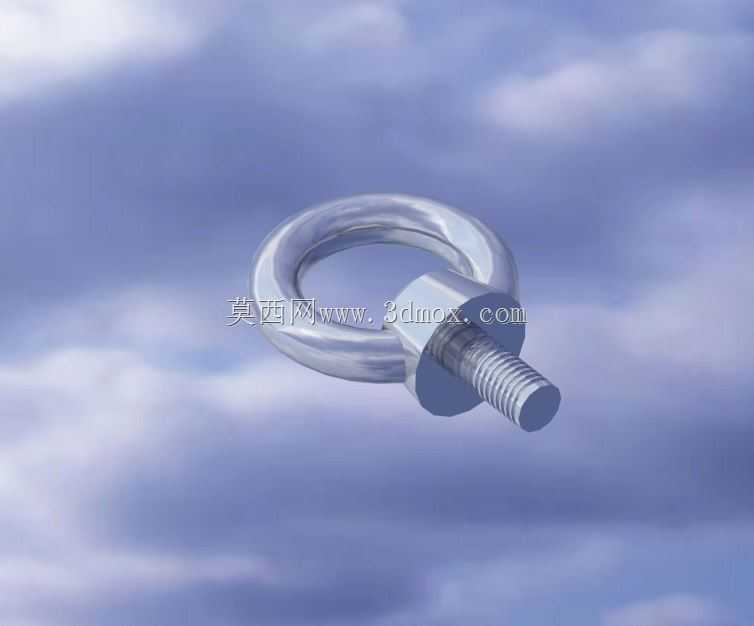

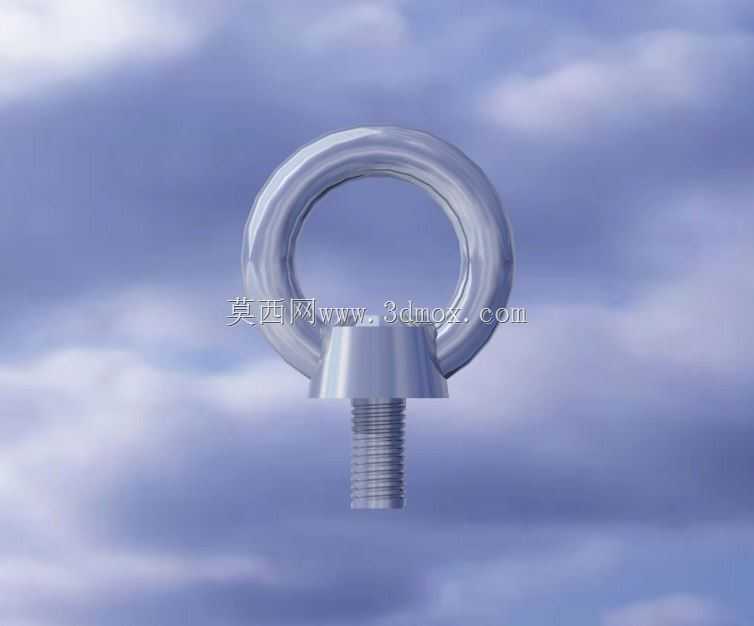

　　在车间重型零部件吊装、输变电设备柜体装配、中小型工业模组转运等场景里，吊环螺栓是承担起吊点载荷传递的核心基础构件，这款M10x1.5规格的吊环螺栓，适配多数中小型设备的顶部起吊工位，能在额定载荷范围内完成设备的垂直起吊、短距离移位、安装对位等作业。从结构设计逻辑来看，这款吊环螺栓采用一体式锻压成型的结构思路，顶部环形吊耳与下方螺纹柱为连续金属基体，没有焊接拼接的应力集中断面，能避免起吊过程中焊缝开裂的风险。环形吊耳的内孔尺寸经过匹配校核，可适配常规直径的卸扣、吊装带挂钩，不会出现挂钩卡滞或者间隙过大导致的起吊晃动问题；吊耳与螺纹柱衔接的位置做了圆弧过渡处理，分散起吊时的剪切应力，避免直角衔接处的应力断裂隐患。

　　下方螺纹段采用M10x1.5的细牙螺纹规格，细牙螺纹的螺距更小，螺纹自锁性能更好，拧入设备基体的螺纹孔后，配合平垫使用能获得更稳定的紧固效果，不会因为起吊过程中的轻微振动出现松脱。螺纹段的有效旋合长度经过合理设计，既保证足够的螺纹啮合强度，又不会因为旋入过长顶坏设备内部的其他构件，安装时只要将螺纹完全拧入基体螺纹孔，保证吊环的环形平面与设备安装面完全贴合，就能达到设计的承载要求。从安装边界来看，这款吊环螺栓安装时需要在设备基体上预制M10x1.5的内螺纹孔，螺纹孔的有效深度要大于螺栓螺纹段长度2到3个螺距，避免螺纹拧不到位导致的啮合不足；安装面需要保证平整，不能有明显的凸起、焊渣或者倾斜面，否则吊环底座贴合不牢，起吊时会出现偏载，

　　大幅降低承载能力。在实际选型使用时，要注意这款吊环螺栓仅适用于垂直方向的起吊载荷，不能承受大角度的斜向拉力，否则环形吊耳的受力截面会出现额外的弯矩，超出设计载荷阈值容易引发断裂风险。日常设备维护中，这类吊环螺栓需要定期检查螺纹磨损情况、环形部位是否有磕碰产生的裂纹、底座贴合面是否有锈蚀变形，一旦出现可见的塑性变形或者裂纹，必须立即更换，不能继续承载使用。在输变电行业的交流稳压器柜体装配场景中，这类小规格吊环螺栓通常安装在柜体顶部的四角位置，配合车间的轻型行吊完成柜体的移位和就位，因为稳压器柜体内部有较多的电子元器件和铁芯组件，整体重量集中在柜体中下部，吊点设置在顶部四角时，每个吊环承担的载荷均匀，起吊过程中柜体保持水平，

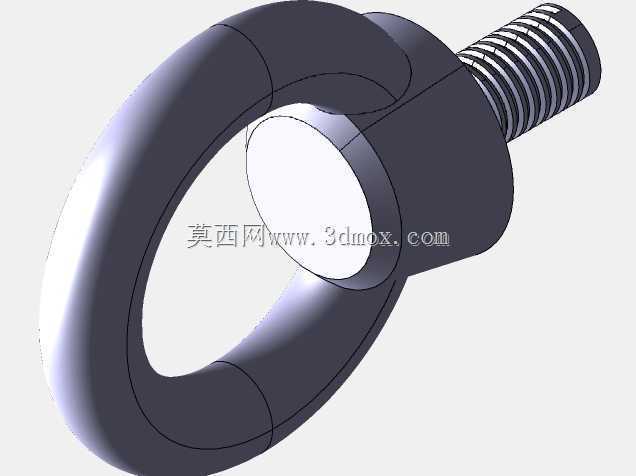

　　不会出现内部构件移位的问题。在小型工装夹具的转运场景中，这类吊环螺栓可以直接拧入工装的顶部螺纹孔，配合手动葫芦完成工装在车间不同工位之间的转移，不需要额外焊接临时吊耳，减少工装的二次加工工作量，也避免临时吊耳焊接质量不稳定带来的安全隐患。建模过程中，对环形吊耳的曲面过渡做了连续曲率处理，保证环形截面的各处应力分布均匀，螺纹段的牙型按照标准细牙螺纹的参数绘制，牙顶和牙底的圆弧过渡都做了还原，能直接用于装配干涉检查、吊装工位的模拟验证，也可以作为标准件导入到整机设备的装配模型中，完成整体的BOM统计和装配工艺模拟。
