汽车零部件连接支架结构设计练习

　　在汽车底盘与车身附件的装配体系中，这类异形弯折支架是承担多部件连接定位的核心小总成构件，日常装车场景里，它需要同时衔接两个不同安装基准的附属构件，既要保证连接后的结构刚度，又要在车辆行驶过程中缓冲来自不同方向的振动载荷，避免应力集中导致的连接失效。从实际装车的工况来看，这类支架通常布置在车身纵梁与周边管线固定座、或者小型执行器安装位之间，安装边界需要匹配周边已有的钣金型面，不能和周边的线束走向、管路布置产生干涉，因此在结构设计阶段，就需要提前把安装孔位的同轴度、贴合面的平面度公差控制在合理区间。

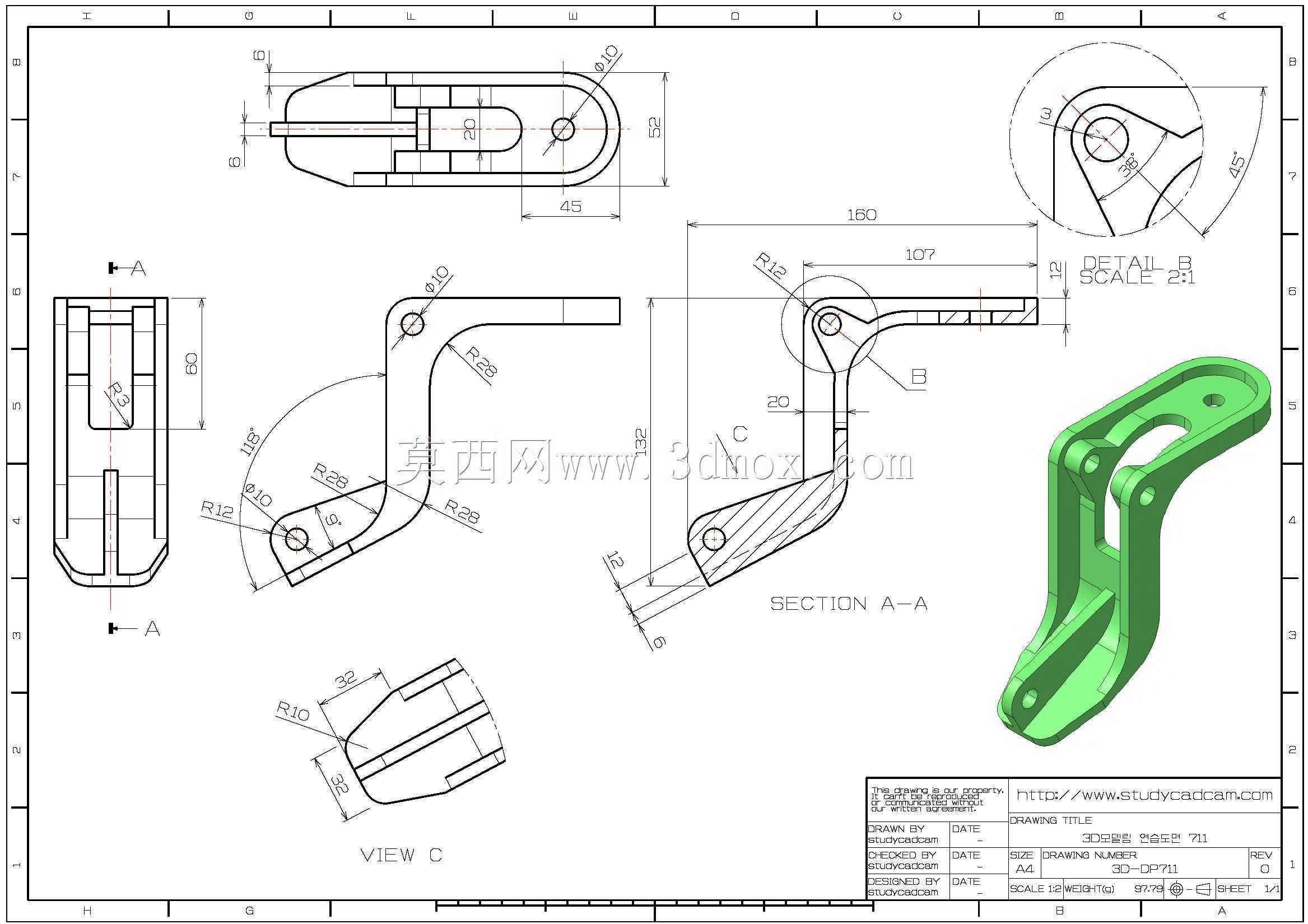

　　设计这类构件的时候，首先要明确各个安装点的载荷输入：上端的U型开口结构是为了卡接对应位置的圆柱定位销，开口处的圆弧面需要和销柱保持0.2mm以内的间隙配合，保证装配时可以快速滑入定位，同时开口侧边的通孔用于穿装锁紧螺栓，锁紧后要限制销柱的轴向窜动；下端延伸出的两个带孔支耳，是用于连接下方的附属构件，两个支耳的孔位同轴度需要控制在0.1mm以内，避免穿装连接轴的时候出现卡滞，支耳的弯折角度是根据两个连接部件的相对空间位置确定的，既要保证连接后两个部件的相对位置符合整车装配尺寸链要求，又要让支架本身的受力路径尽可能顺畅，减少弯折处的应力集中。

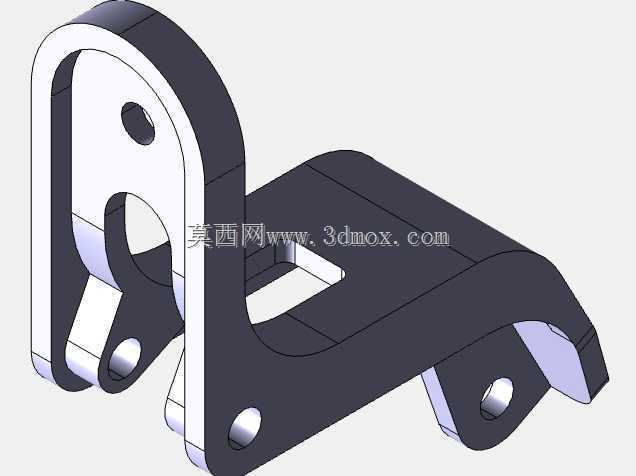

　　主体的弯折承托平面是整个支架的受力核心，平面上预留的方形缺口是为了避让下方突出的结构凸台，避免装配时出现面贴合不实的问题，这个缺口的边角位置都做了圆角过渡，防止冲压加工或者长期受力时出现裂纹。整个支架的壁厚设计遵循等强度原则，在受力较大的弯折过渡区域适当保留了足够的材料厚度，在非受力的平面区域没有多余的材料堆砌，既控制了零件的整体重量，又不会损失结构强度。

　　建模过程中，首先通过草图绘制各个安装面的轮廓投影，确定各个孔位的相对坐标，保证所有安装尺寸和周边件的匹配度，之后通过凸台拉伸生成主体的基础实体，再对各个弯折区域做过渡圆角处理，避免尖锐棱角带来的应力集中问题；对于安装孔的位置，需要反复核对安装边界：上端U型开口的中心到下端支耳孔中心的距离，要和整车装配位置的两个连接点间距完全匹配，支耳的外伸长度不能超过周边的空间边界，避免和运动部件产生刮碰。

　　从实际加工的角度考虑，这类支架如果采用钣金冲压工艺生产，设计时就要提前预留冲压折弯的回弹余量，各个弯折处的内圆角半径要和板材厚度匹配，避免冲压时出现开裂；如果采用机加工方式制作样件，就要保证各个贴合面的表面粗糙度达到装配要求，连接孔的孔径公差控制在H7级别，保证螺栓或者连接轴可以顺利穿装。在整车的振动测试中，这类支架需要承受不同频率的交变载荷，因此结构上要避免出现截面突变的设计，所有的过渡区域都要做圆滑处理，减少应力集中点，防止长期使用后出现疲劳断裂。

　　很多新手在做这类支架设计练习的时候，容易只关注外形的相似度，忽略安装边界和受力路径的合理性，比如把支耳的厚度做的过薄导致刚度不足，或者把安装孔的位置偏移导致装配时无法对位，又或者在避让缺口的位置没有做圆角处理，导致后续仿真分析时出现应力奇异的问题。实际上这类连接支架的设计核心从来不是外形的复杂程度，而是在有限的安装空间内，用最少的材料满足连接强度和定位精度的要求，同时兼顾加工工艺的可行性，减少不必要的加工工序，降低零件的生产制造成本。

　　在装配验证环节，需要把支架模型导入整车的装配环境中，做干涉检查：不仅要检查静态装配时和周边固定件的间隙，还要模拟车辆行驶过程中周边运动部件的极限位置，保证在全行程范围内都不会和支架产生刮碰；同时还要校核支架本身的固有频率，避免和车辆行驶过程中的常见振动频率重合，产生共振问题，导致连接螺栓松动或者支架断裂。这类零件虽然单体尺寸不大，在整车的零部件清单里也属于不起眼的小构件，但一旦出现失效，就可能导致相连的附属部件脱落，影响整车的正常使用，因此在设计阶段的每一个尺寸、每一处过渡结构，都需要结合实际工况反复推敲，不能有丝毫的随意性。
