车用发动机多拐曲轴结构设计

　　曲轴作为内燃机核心动力输出部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛适配车用往复式内燃机、小型固定式动力机组等场景，是动力总成中承受交变载荷最复杂的部件之一。从实际工况来看，曲轴工作过程中需要持续承受连杆传递的周期性燃气爆发力、往复惯性力与旋转离心力的耦合作用，轴颈表面长期处于高比压滑动摩擦状态，因此结构设计阶段需要同时兼顾强度、刚度、动平衡精度与摩擦副匹配性多重要求。

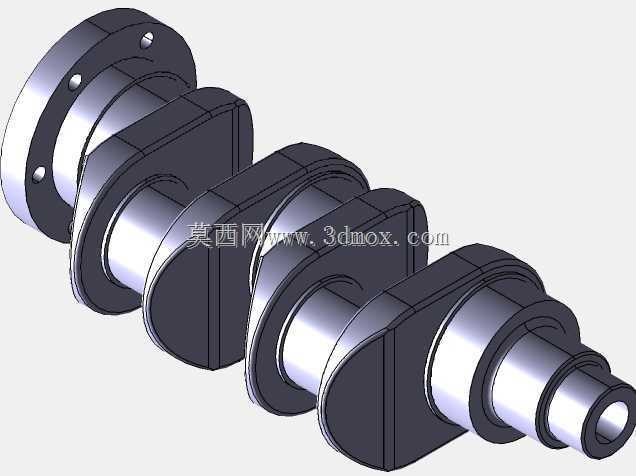

　　本次建模的曲轴采用整体式多拐结构，从结构布局来看，主轴颈与连杆轴颈采用错拐布置，相邻曲拐的夹角匹配对应缸数的点火间隔角要求，能够保证动力输出过程的扭矩均匀性，避免各缸做功间隔过大导致的转速波动。曲轴前端设置有阶梯轴结构，用于安装正时齿轮、皮带轮、扭转减振器等附件，轴肩位置预留有标准挡圈槽与密封件安装位，可匹配常用的骨架油封结构，防止前端机油渗漏；后端设置有法兰连接结构，法兰端面加工有定位销孔与螺栓连接孔，用于与飞轮组件刚性连接，法兰外圆预留有后油封安装轴颈，与缸体后油封座配合形成后端密封结构。

　　从设计思路层面，建模过程中首先完成了各轴颈的同轴度基准设定，所有主轴颈的公共轴线作为整个曲轴的设计基准，连杆轴颈的轴线与主轴颈轴线保持平行，偏心距严格匹配发动机冲程参数，保证活塞运行的上止点、下止点位置符合设计要求。曲柄臂采用椭圆形过渡结构，在轴颈与曲柄臂的连接位置设置了大圆角过渡，避免应力集中导致的疲劳断裂问题，圆角参数经过匹配校核，能够在不增加过多曲轴整体重量的前提下，大幅提升曲柄臂的抗弯、抗扭强度。平衡块与曲柄臂采用一体化结构设计，平衡块的扇形轮廓经过质心位置核算，能够抵消对应曲拐旋转过程中产生的离心力与往复惯性力的一阶分量，降低发动机运行过程中的整机振动水平，提升轴承的使用寿命。

　　从安装边界来看，各主轴颈的直径尺寸匹配常用的滑动轴承轴瓦规格，轴颈表面的粗糙度要求、圆柱度公差都按照内燃机曲轴的通用设计规范设定，安装时主轴颈依次穿入缸体的主轴承座孔，通过主轴承盖实现径向定位，轴向定位通过中间主轴颈两侧的止推片实现，控制曲轴的轴向窜动量在合理范围内。连杆轴颈的宽度尺寸匹配连杆大头的宽度要求，轴颈上开设有斜向油道孔，与主轴颈的主油道连通，发动机运行过程中压力机油可通过内部油道直达连杆轴颈表面，为连杆大头轴承提供持续润滑，油道孔的端口位置设置有倒角，避免应力集中同时防止油道孔边缘刮伤轴瓦表面。

　　在实际应用场景中，这类结构的曲轴多用于小排量四缸车用汽油机，也可经过参数调整适配小型单缸、双缸通用动力机械，比如小型发电机组、农用机械动力头等。建模过程中对所有配合面的尺寸公差、形位公差都做了对应预留，比如主轴颈与轴瓦的配合间隙、连杆轴颈与连杆大头瓦的配合间隙都符合行业通用设计规范，安装时不需要额外做大量修配即可满足装配要求。曲轴的轴向尺寸经过严格核算，前端伸出长度、后端法兰的端面位置都匹配对应机型的缸体、飞轮壳的安装尺寸，不会出现装配干涉问题。另外，曲轴的自由端还预留有转速信号轮的安装位，可匹配磁电式转速传感器采集曲轴转速与转角信号，为电控发动机的喷油、点火正时提供基准信号，整体结构完全覆盖量产车用曲轴的所有功能特征，可作为结构设计学习、CAE仿真分析、装配干涉校验的基础模型使用。
