钟形曲柄作为典型的杠杆式传动构件,在交流稳压器的调压执行机构中承担着力矩转换与行程传递的核心作用,区别于普通直柄曲柄,其钟形轮廓的构型设计,本质是为了在有限的安装空间内实现输入输出力臂的非正交布置,避免传动过程中与稳压器内部的线圈骨架、碳刷滑架、调压绕组等周边构件产生运动干涉。从实际应用场景来看,这类构件多布置在稳压器的调压驱动端,连接伺服驱动输出轴与碳刷移动滑台,将驱动件的旋转摆动转化为滑台的直线往复位移,带动碳刷在调压绕组表面平滑移动,实现输出电压的动态调整,整个传动过程中,曲柄需要承受持续的交变载荷,包括碳刷与绕组接触产生的摩擦阻力、滑台移动的惯性冲击力,以及驱动端启停瞬间的扭矩冲击,因此结构设计上对刚性与耐磨性有明确要求。

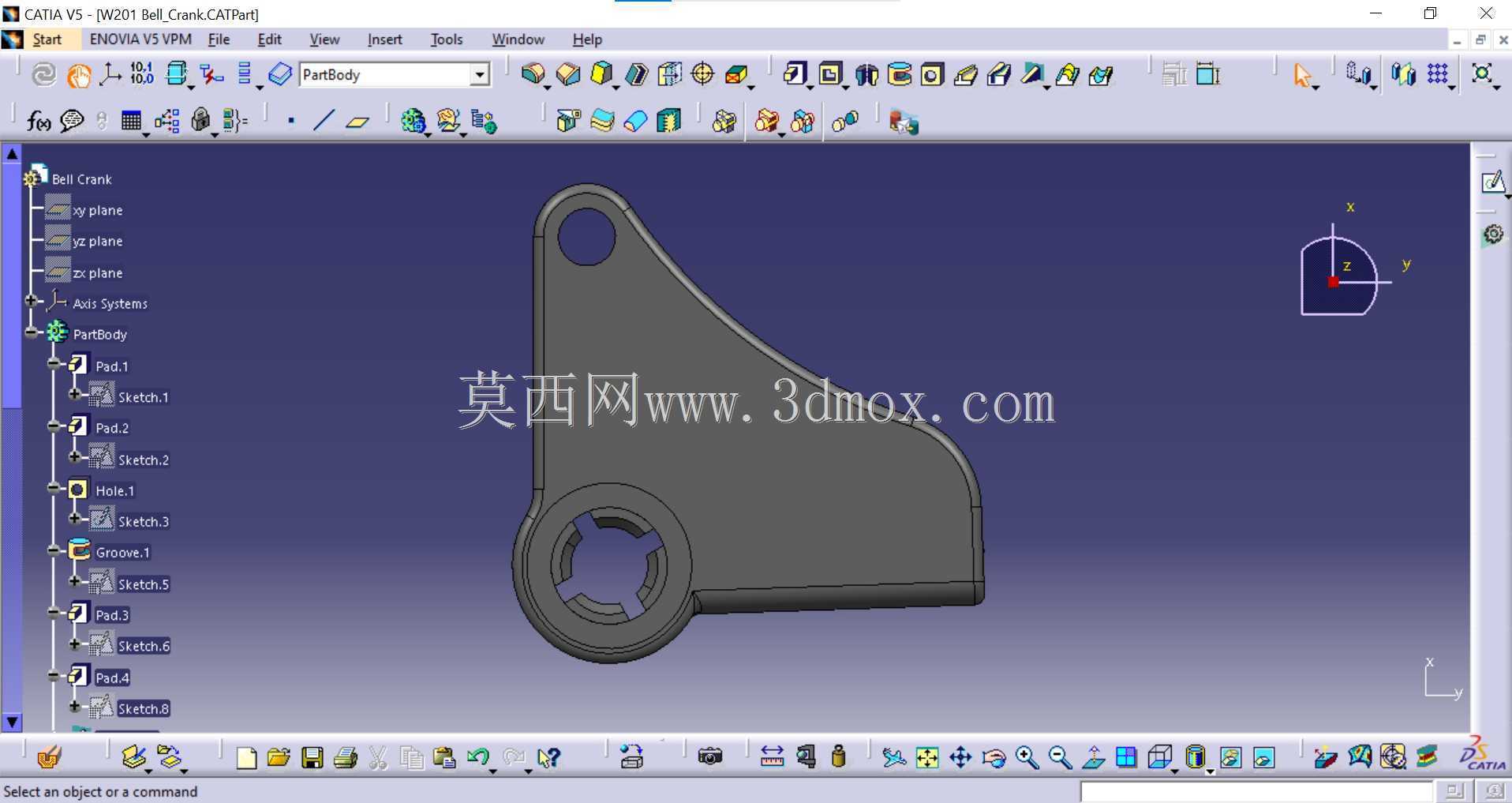

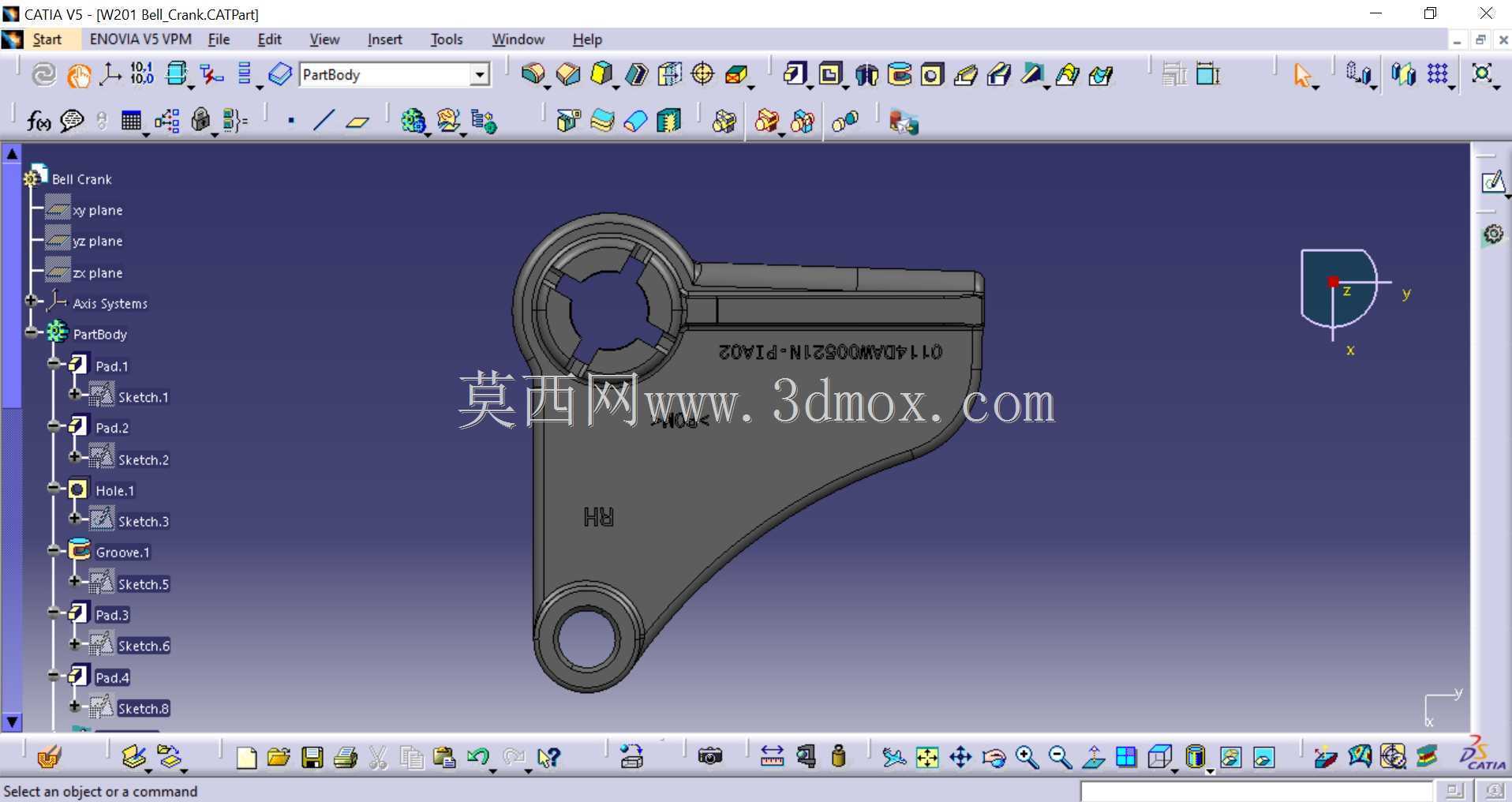

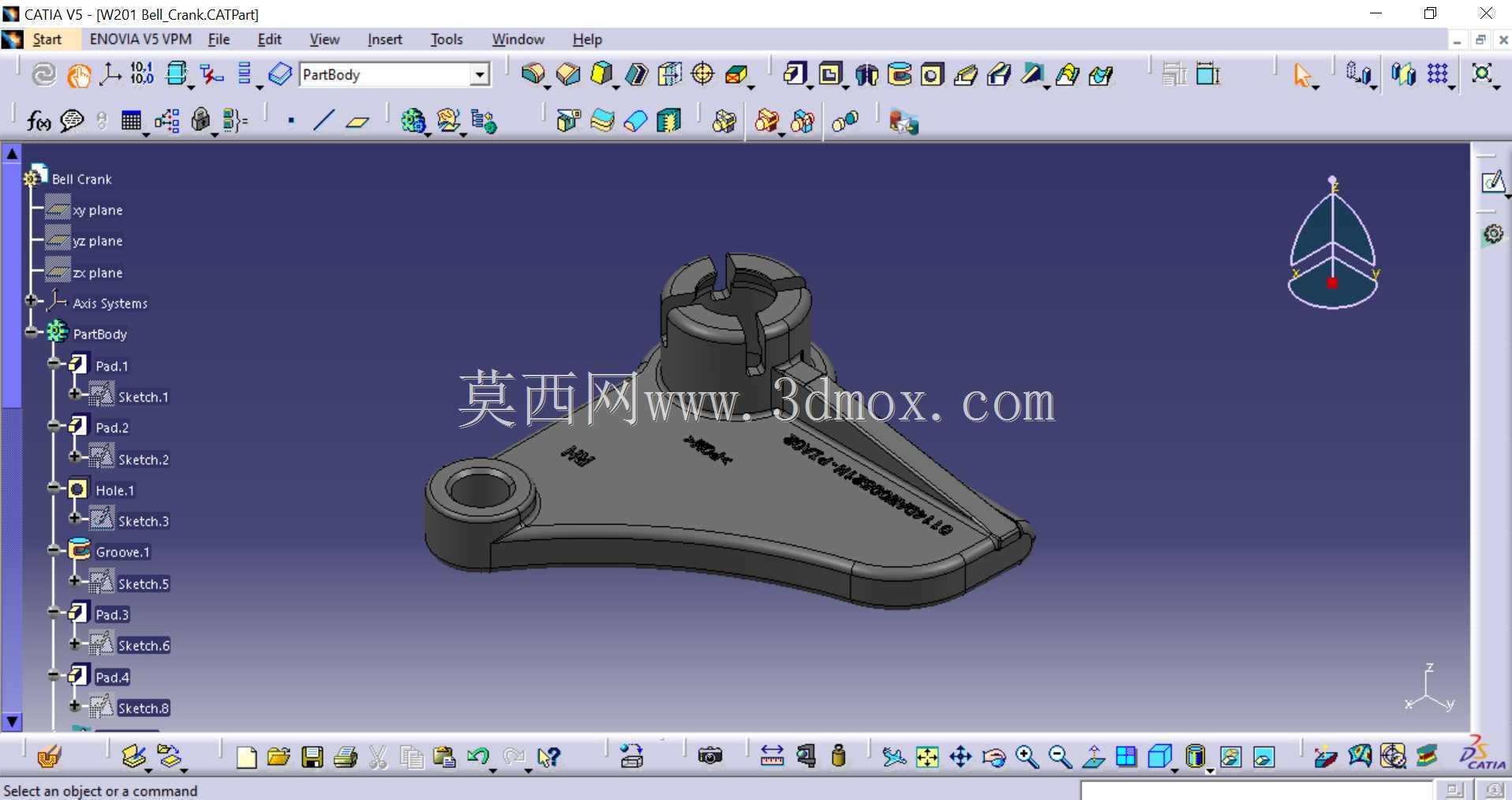

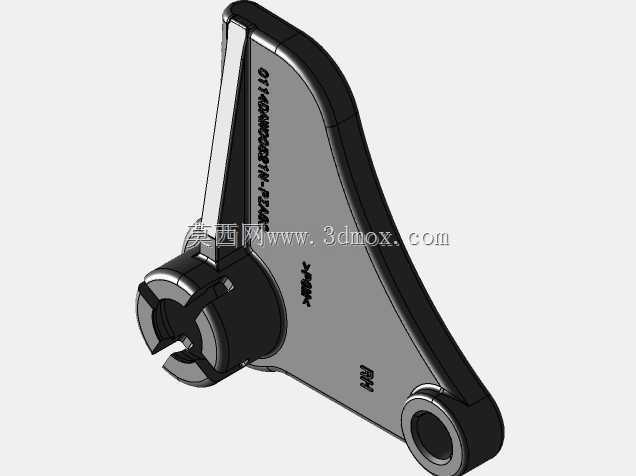

从结构设计思路来看,该钟形曲柄采用一体化注塑成型的结构方案,主体为扁平三角构型,三个功能端分别承担不同的连接作用:一端为带衬套孔的铰接固定端,孔位精度直接决定曲柄摆动的回转中心稳定性,设计时孔内壁预留了衬套安装余量,可嵌入金属耐磨衬套降低铰接处的磨损速率,避免长期摆动后出现孔位扩松导致的传动间隙过大问题;另一端为驱动输入端,设置了带卡槽的轴连接结构,可与驱动输出轴实现周向固定,卡槽的构型匹配驱动轴的扁位结构,无需额外销钉即可传递额定扭矩,减少装配工序;第三个端为滑台连接端,设置了铰接柱结构,可与滑台上的连杆形成活动铰接,将曲柄的摆动转化为滑台的直线位移。整体轮廓的钟形弧线设计,是通过运动仿真反复迭代得出的,在曲柄整个摆动行程范围内,弧形外边缘与周边的线圈、壳体、接线端子等部件的最小安全间隙控制在2mm以上,既不会因为间隙过大浪费稳压器内部宝贵的安装空间,也不会因为间隙过小在装配公差累积、构件受热形变时出现剐蹭卡滞。

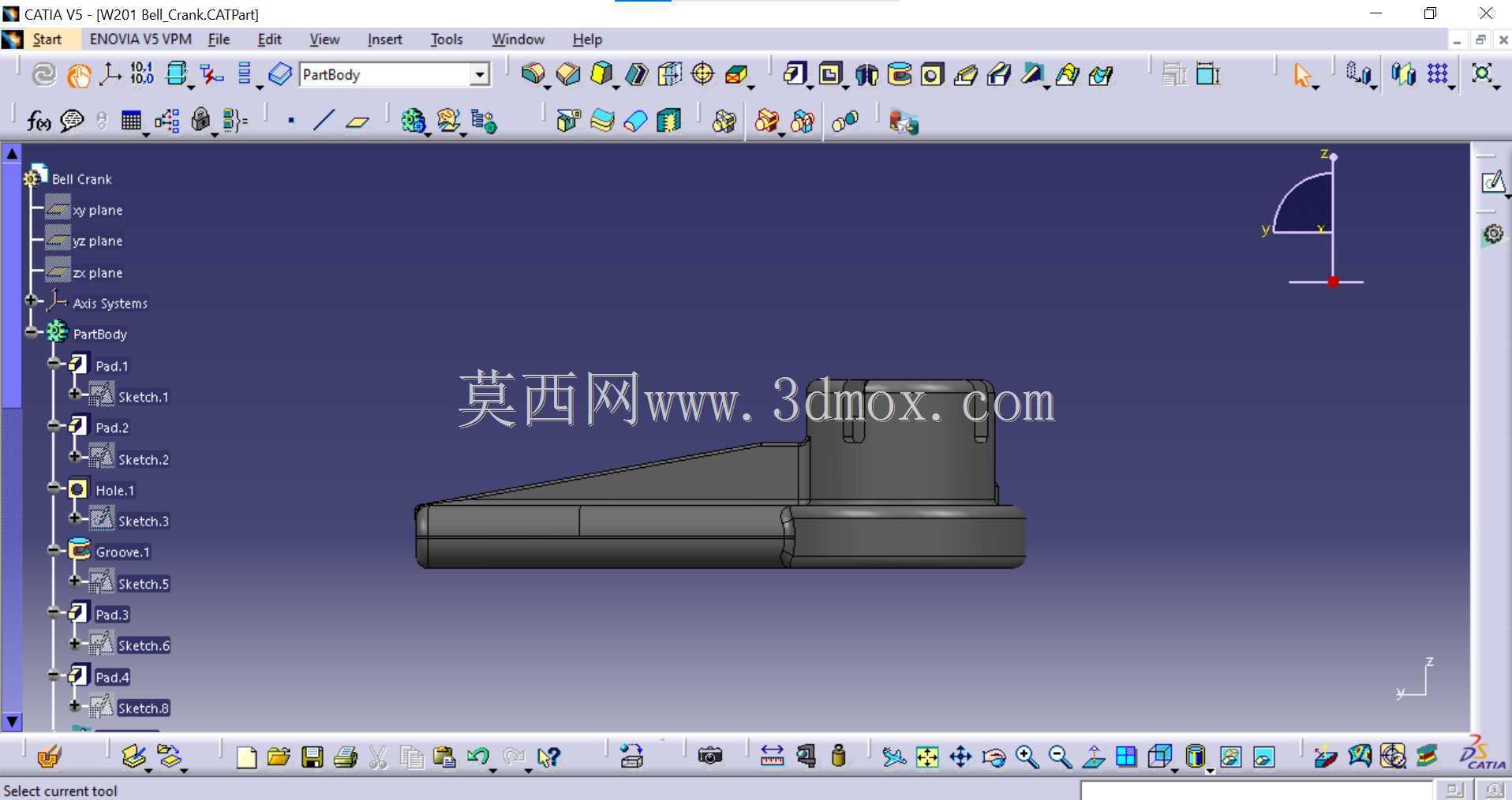

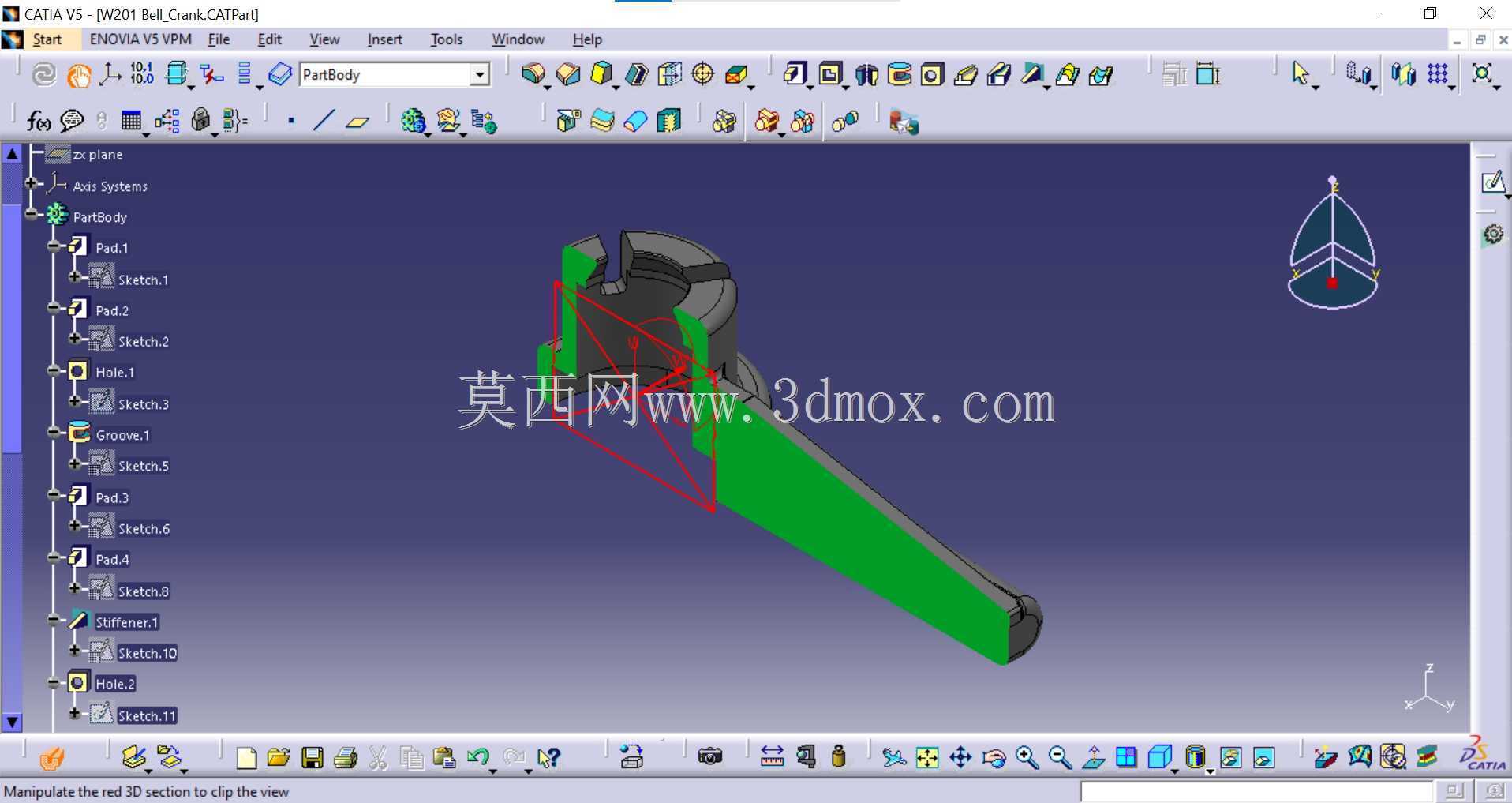

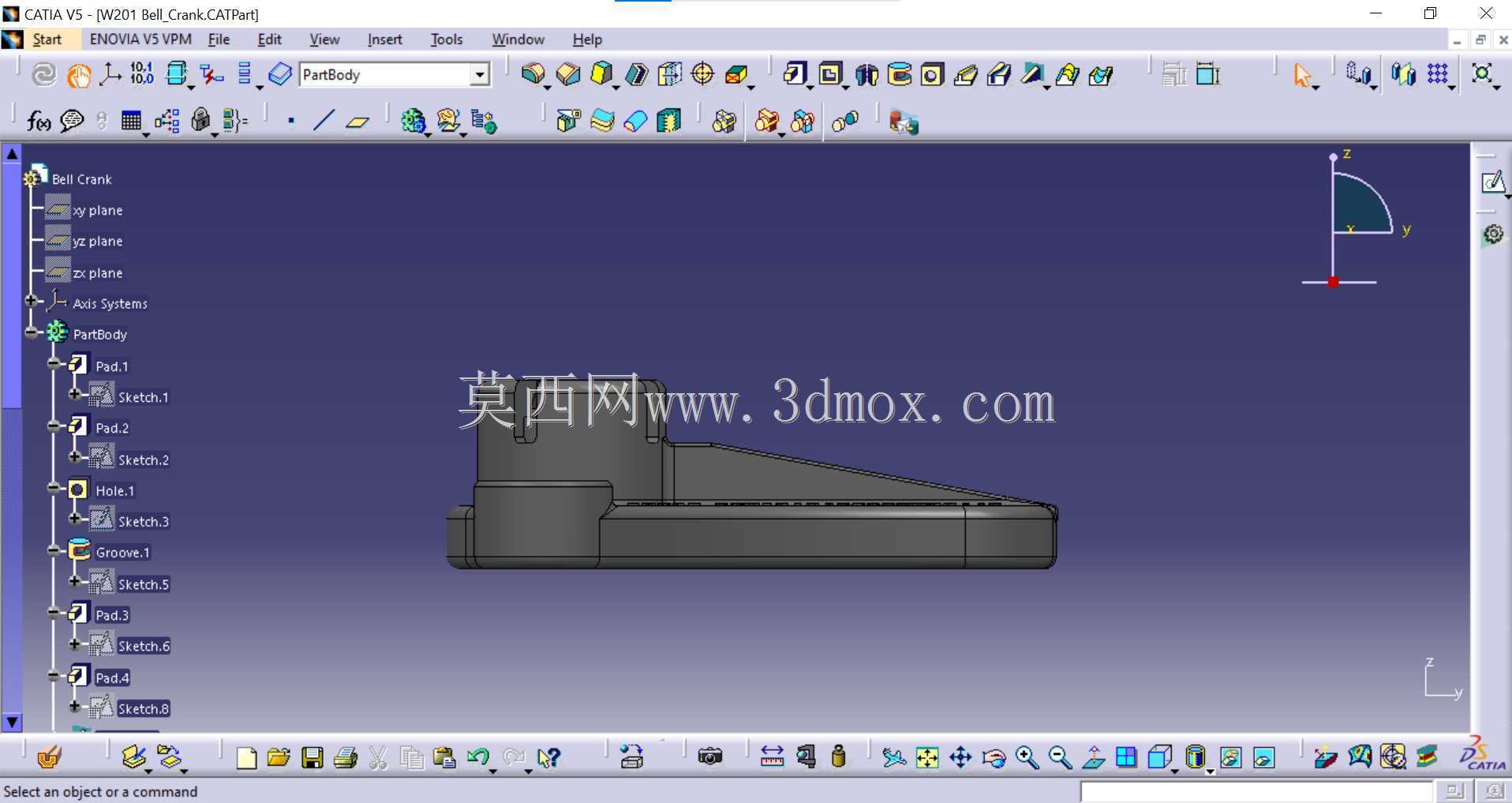

从安装边界与尺寸适配角度来看,该曲柄的整体厚度控制在8mm,适配稳压器内部驱动机构的层叠安装空间,铰接固定端的中心距驱动输入端中心的力臂长度为32mm,距滑台连接端中心的力臂长度为47mm,力臂比的设置匹配稳压器调压所需的行程与驱动力矩,既保证驱动端的小扭矩输出即可带动碳刷滑台移动,也能控制滑台的移动速度在合理区间,避免调压过程中碳刷移动过快导致的电压跳变、接触拉弧等问题。构件表面设置的多道加强筋沿力的传递路径布置,从铰接固定端分别延伸至另外两个功能端,筋条高度3mm、厚度1.5mm,在不显著增加构件整体重量与材料用量的前提下,将曲柄的抗扭刚性提升40%以上,避免长期交变载荷下构件出现形变导致的传动精度下降。构件边缘全部做了R1.5的圆角过渡,一方面避免注塑成型时出现应力集中导致的开裂问题,另一方面也防止装配过程中锐边划伤操作人员、破坏周边导线的绝缘层。
在实际选型适配过程中,这类钟形曲柄需要匹配对应型号稳压器的驱动行程参数,安装时需保证铰接孔的同轴度误差控制在0.1mm以内,否则会导致摆动过程中出现卡滞、传动阻力增大的问题,长期运行会加剧铰接处的磨损,甚至导致驱动电机过载烧毁。与金属冲压成型的同类曲柄相比,塑料材质的该构件具备自重轻、运行噪音低、自润滑性好的特点,无需额外加注润滑脂即可长期稳定运行,适配中小功率交流稳压器的使用工况,在民用配电、小型工业设备稳压供电的场景中应用广泛,其结构构型也可经过尺寸调整后,移植到其他需要小行程摆动传动的设备中,如小型风门执行器、阀门驱动机构、设备舱门开关联动结构等,核心的力臂转换、空间避障设计思路具备较强的通用性。
