十字轴式玩具传动联轴器结构设计

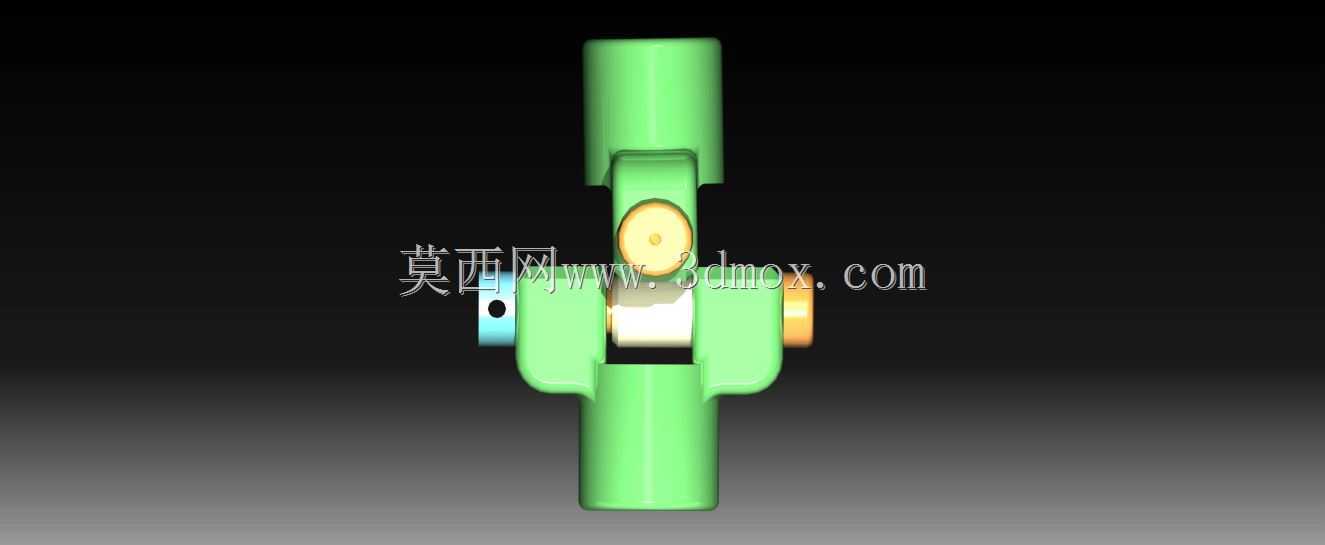

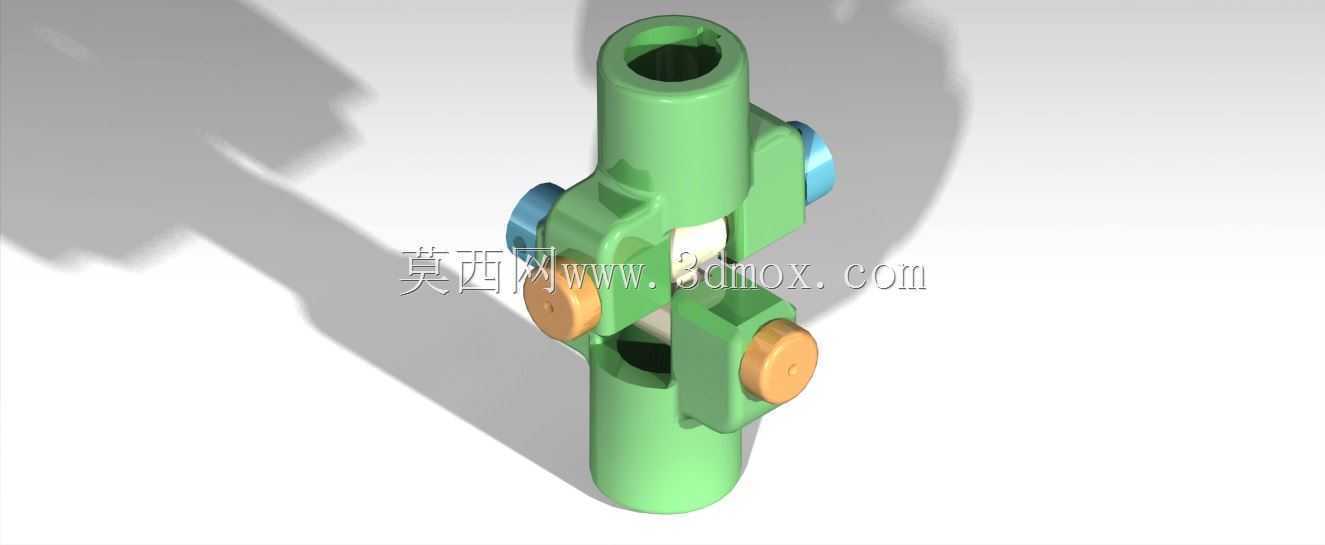

　　这类小型十字轴式联轴器，最初的设计场景是面向桌面级玩具传动系统，适配小功率、低转速的动力传递需求，常见于拼装玩具、小型科教模型的动力输出端与执行端之间的连接环节。区别于工业级重载联轴器，这类轻量化结构不需要承受大扭矩载荷，核心需求是补偿两轴之间的少量径向、角向偏移，避免玩具装配过程中因为轴系对中误差导致的传动卡滞、运转阻力过大问题。从结构设计逻辑来看，主体采用对称式的十字滑块配合两端轴套的布局，两端的空心轴套分别对应主动轴与从动轴的安装位，轴套侧壁设置的紧定螺钉孔，用来穿入小型紧定件实现轴与联轴器的周向固定，防止传动过程中出现轴与套之间的打滑空转。中间的十字连接块是整个部件的核心补偿结构，四个凸耳分别嵌入两端轴套对应的卡槽内，

　　当两轴存在微小的不对中情况时，凸耳可以在卡槽内做微量的滑动位移，抵消安装偏差带来的附加载荷，同时保证扭矩的稳定传递。从安装边界来看，两端轴套的内孔直径适配常见的玩具驱动轴尺寸，整体径向尺寸控制在较小范围内，不会占用过多的模型内部安装空间，轴向总长度也适配小型玩具的紧凑布局要求，不需要额外预留过大的安装余量。在实际应用中，这类结构除了玩具场景，也可以移植到小型桌面演示装置、学生机械创新实验的小功率传动链路中，相比刚性联轴器，它的容错率更高，对装配精度的要求更低，非常适合非精密加工的DIY制作场景。设计过程中需要重点关注十字凸耳与卡槽的配合间隙，间隙过小会导致偏移补偿能力不足，运转时出现卡涩，间隙过大则会导致传动回程差过大，

　　正反转换向时会出现明显的空程，影响传动的精准度。轴套的外壁做了圆弧过渡处理，没有尖锐的棱角，一方面是避免玩具使用过程中出现划伤风险，另一方面也能减少结构应力集中，提升塑料件的抗冲击能力，毕竟玩具在使用过程中难免会出现跌落、碰撞的情况，圆弧过渡的结构可以有效分散冲击力，降低部件开裂的概率。两端轴套的端面做了平齐处理，安装时可以直接抵靠在轴肩位置，不需要额外调整轴向定位尺寸，降低装配的复杂度，即便是没有机械装配经验的用户，也可以快速完成安装。十字连接块与轴套采用不同颜色的材质区分，一方面是提升外观的辨识度，方便用户快速识别部件的装配关系，另一方面也可以在演示传动原理时，更直观地展示十字块在传动过程中的微量位移过程，

　　适合作为机械原理教学的演示模型。在材料选择上，这类结构通常采用低摩擦系数的工程塑料制作，不需要额外添加润滑脂就可以实现顺畅的相对滑动，避免润滑油脂污染玩具表面，同时塑料件的自重较轻，不会给小型驱动电机带来额外的负载，适配小扭矩电机的输出特性。整个结构没有复杂的异形曲面，所有特征都可以通过常规的注塑工艺加工成型，适合批量生产，零件总数少，装配步骤简单，只需要将十字块卡入两端轴套的卡槽内即可完成组装，不需要额外的连接件，生产装配效率较高。在传动特性上，这类联轴器可以实现恒定转速的扭矩传递，不会因为偏移补偿产生转速波动，适合对传动平稳性有一定要求的小型玩具结构，比如小型机械臂的关节传动、模型车辆的动力传递等场景，能够在两轴存在小角度偏斜的情况下，依然保持稳定的动力输出，避免因为装配误差导致的电机堵转、齿轮打齿等问题。设计时还考虑了拆装的便捷性，所有配合部位都采用适度的过盈加卡扣的固定方式，不需要专用工具就可以完成拆解与重组，方便用户进行结构观察与二次改造，符合科教类玩具的设计需求，能够让使用者在拆装过程中理解十字轴联轴器的工作原理与结构特点。
