谷物烘干处理核心设备结构设计方案

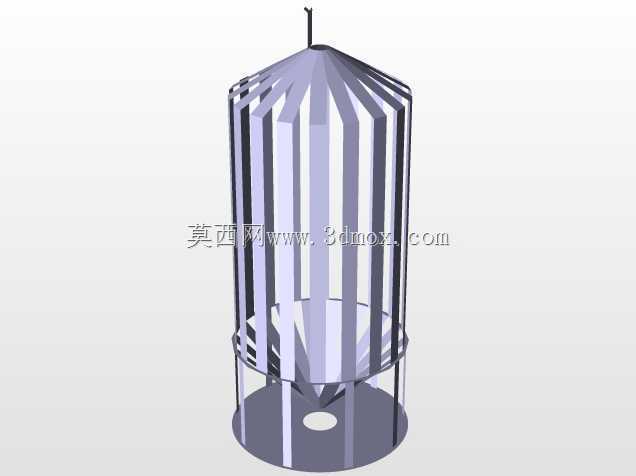

　　这套三维结构方案针对规模化粮食种植主体的产后处理需求搭建，核心解决谷物收获后含水率超标无法安全存储的痛点，适配东北、西北等粮食主产区的家庭农场、农业综合企业的产后处理场景，可覆盖玉米、小麦、水稻等主粮作物的干燥作业，避免收获期连续阴雨导致的谷物霉变、发芽损失。从设备实际落地的作业逻辑来看，整套结构采用模块化分层设计思路，主体分为进料暂存段、缓苏干燥段、冷却排料段三个核心功能区，进料段设置倾角18度的匀料布料结构，避免进料过程中谷物偏载导致的干燥不均问题；缓苏干燥段采用错流通风结构，热风从侧面风道进入粮层，穿透过程中带走谷物表层及内部的游离水，每层粮层厚度控制在300mm以内，保证热风穿透阻力稳定在合理区间，不会出现局部通风死角。

　　设计过程中重点考量了不同谷物的干燥特性差异，风道调节结构预留了多档位调节空间，针对水稻这类易爆腰的作物，可降低热风温度、延长缓苏时间，让谷物内部水分逐步向外扩散，避免干燥过程中出现应力裂纹；针对玉米这类籽粒大、含水率高的作物，可提高热风风速、缩短单次干燥时长，匹配大流量作业需求。设备的外形尺寸充分考虑了乡村道路运输的边界限制，主体宽度控制在2.9米以内，满足普通货运车辆的道路运输要求，无需现场大规模拆解即可完成转场作业；安装基础仅要求硬化平整的水泥地面，无需做特殊的桩基处理，降低了用户的场地建设成本，主体安装时的水平度误差控制在千分之二以内，即可保证内部排粮机构的运行顺畅，不会出现卡粮、偏载问题。

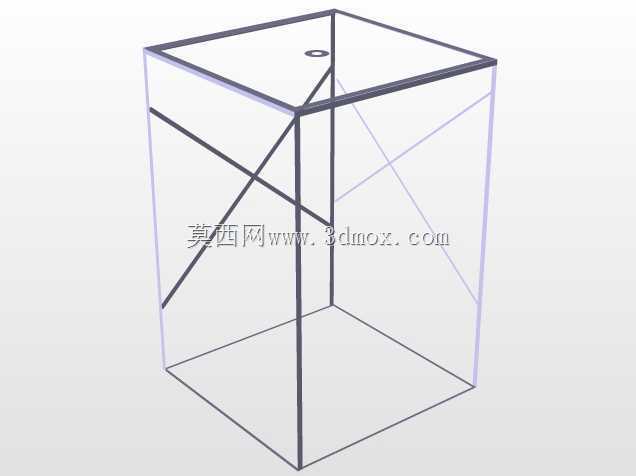

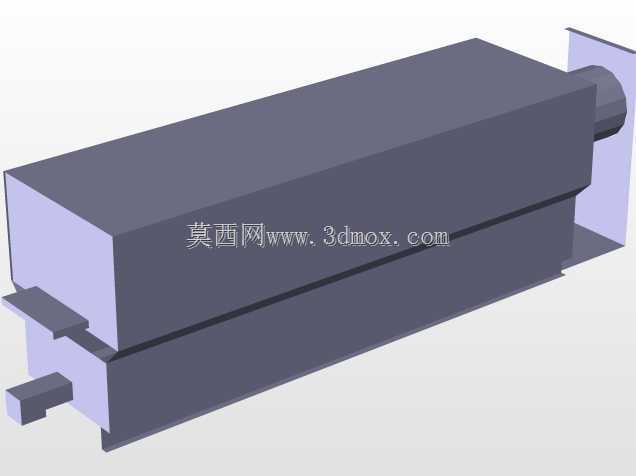

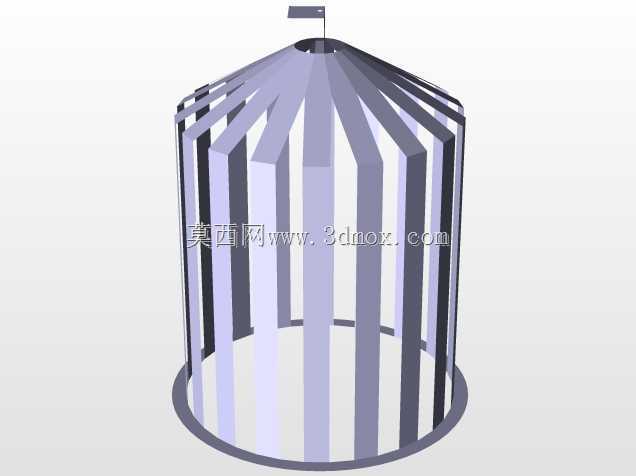

　　设备的排料段采用无级变速的排粮辊结构，可根据出料含水率实时调整排料速度，保证出料谷物的含水率均匀稳定在安全存储标准范围内；冷却段采用环境风逆流冷却，将干燥后的谷物温度降至与环境温差不超过5摄氏度，避免谷物入仓后出现结露现象。整套结构的易损件均采用快拆式设计，比如匀料板、排粮辊的耐磨衬板，日常维护时无需拆解主体结构即可完成更换，降低设备的停机维护时间；风道内部设置了清灰口，每个作业季结束后可打开清灰口清理风道内残留的碎屑、灰尘，避免风道堵塞影响通风效率。从结构强度设计来看，主体承载框架采用矩形钢管焊接成型，粮层侧面板采用镀锌钢板折弯拼接，拼接处设置密封胶条，避免漏风导致的热损，整体结构可满足满粮状态下的长期载荷要求，不会出现框架变形、

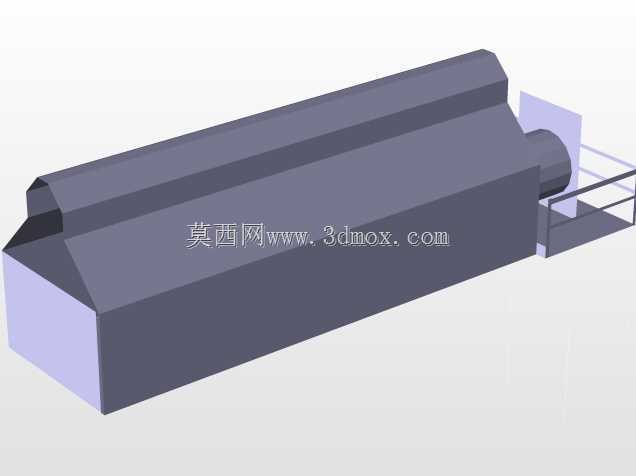

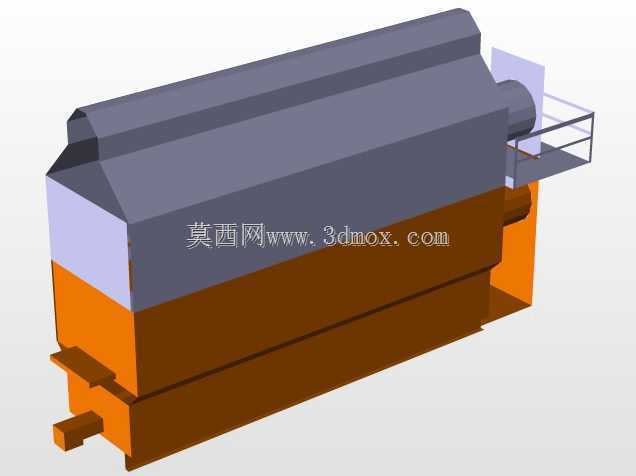

　　面板开裂的问题。设备的配套提升机接口设置在主体侧方的标准位置，可匹配不同处理量的斗式提升机，用户可根据自身的作业规模选择对应处理量的配套设备，无需对主体结构做额外改造。在安全设计层面，设备顶部设置了泄压口，若内部出现风压异常可自动泄压，避免风道结构被高压损坏；热风入口处设置了防火隔离网，避免热风炉产生的火星进入粮层引发安全隐患。整套三维模型完整还原了设备的所有装配关系，包括每一处螺栓连接位置、密封结构的安装位置、运动部件的行程边界，结构设计人员可直接基于该模型做工程图转化、参数调整，也可根据用户的场地条件做局部尺寸的适配修改，设备选型人员可通过模型直观了解设备的结构组成、安装空间要求，快速判断设备是否适配自身的作业场景。
