交流稳压设备用带加强筋定位夹具块

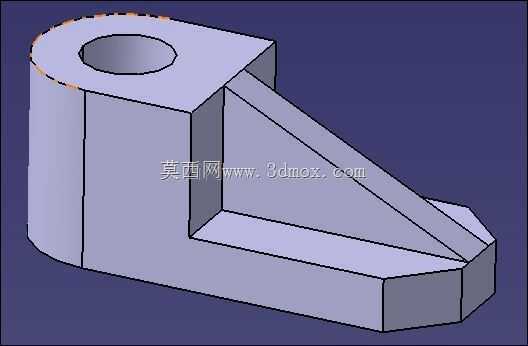

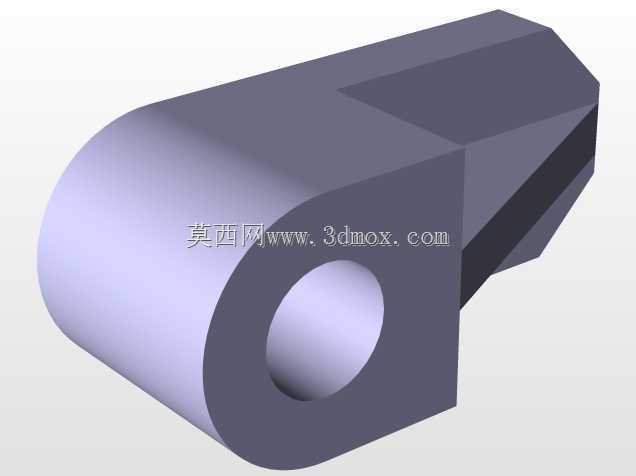

　　在交流稳压类电力设备的生产装配环节，这类带加强筋的夹具块是工位定位、部件夹持工序里的核心受力构件，区别于通用平口钳的夹块结构，它的结构形态完全匹配稳压设备内部铁芯、绕组组件的装夹定位需求，不需要额外加装适配垫块就能直接贴合被夹持工件的异形轮廓，能有效减少装夹辅助时间，避免工件在压装、接线、检测工序中出现位移偏差。从结构设计逻辑来看，该构件采用一体化铸造成型后做机加工的工艺路线，主体分为上部的铰接安装段与下部的夹持支撑段，上部的通孔为铰接销轴安装位，孔位公差控制在H7级，和配套销轴的配合间隙控制在0.02mm以内，保证夹具块绕销轴转动时无卡滞、无旷量，转动轨迹的重复定位精度能控制在0.05mm范围内，

　　完全满足稳压设备装配时的定位精度要求。下部的夹持面做了直角过渡处理，其中垂直面用于贴合工件的定位基准边，水平面用于承载工件的竖向载荷，两个面的平面度要求控制在0.03mm以内，表面粗糙度达到Ra1.6，避免装夹时刮伤工件表面的绝缘涂层。连接上部铰接段和下部夹持段的斜向加强筋是整个构件的受力核心，筋板的厚度根据装夹时的最大夹持力做了有限元校核，当夹持力达到1200N时，筋板位置的最大变形量不超过0.01mm，不会因为长期反复受力出现结构变形或者开裂问题，筋板和主体的连接位置做了R3的圆角过渡，避免应力集中导致的疲劳损坏，能适配生产线连续三班倒的高频次装夹作业需求。从安装边界来看，

　　该夹具块的整体高度适配常规交流稳压器装配工位的夹具安装座尺寸，上部铰接孔的中心到底部夹持面的垂直距离经过精准核算，当夹具块处于夹紧工位时，夹持面的位置刚好和输送线上的工件定位高度齐平，不需要额外调整安装座的高度，更换时直接拆卸销轴就能完成替换，维护便捷性较高。在实际应用场景中，这类夹具块除了用于交流稳压器的装配工位，也可适配其他小型电力电子设备的组装工装，只要调整夹持面的修配余量，就能匹配不同轮廓尺寸的工件装夹需求，它的结构没有冗余设计，所有型面都服务于装夹定位的核心功能，没有多余的装饰性结构，整体重量控制在合理区间，转动时的惯性小，配合气缸驱动时的响应速度快，不会因为惯性过大导致夹持冲击损坏工件。设计时还考虑了加工工艺性，

　　所有需要机加工的面都设置了统一的加工基准，一次装夹就能完成孔位、夹持面的全部加工工序，减少二次装夹带来的形位公差误差，毛坯的拔模斜度设置为1.5度，适合批量铸造生产，能有效控制加工成本，适合生产线的批量备件替换需求。在受力传递路径上，夹持面受到的工件反作用力会通过斜向筋板直接传递到上部的铰接孔位置，力的传递路径短，没有多余的力臂损耗，不会出现局部应力过大的问题，长期使用后的磨损主要集中在夹持面位置，当夹持面磨损量超过0.1mm时，只需要对夹持面做平磨修复就能继续使用，不需要整体更换，进一步降低了工装的长期使用成本。
