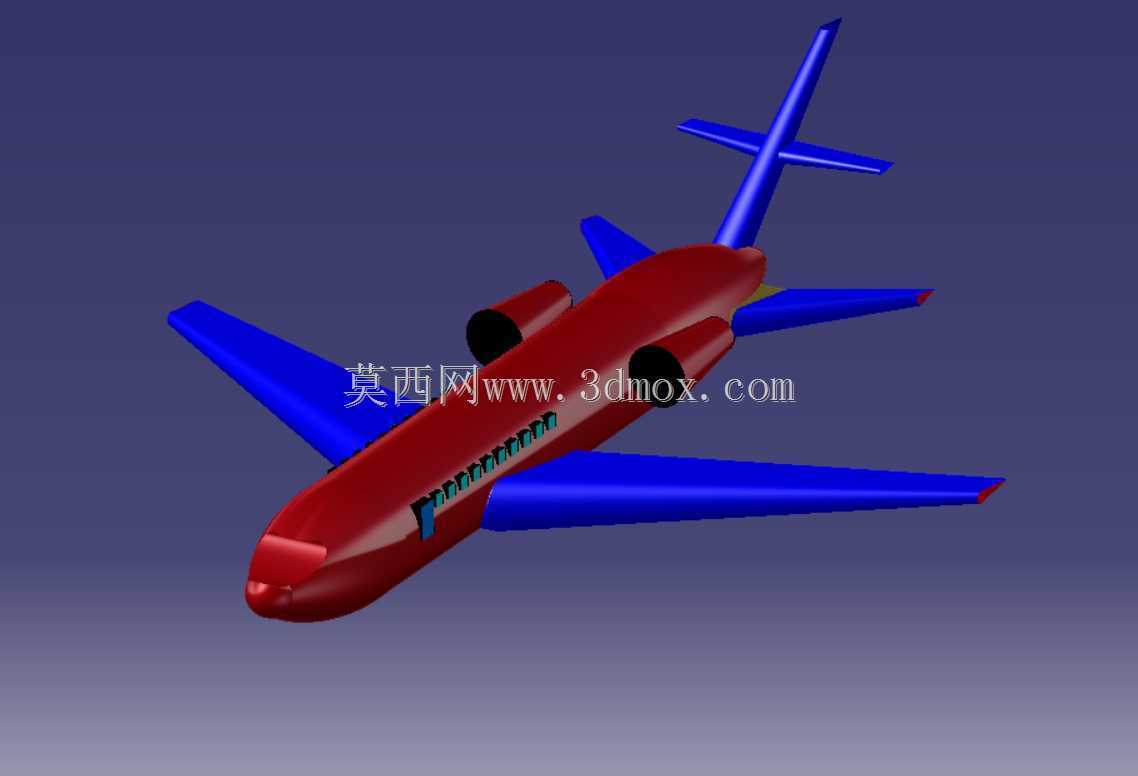

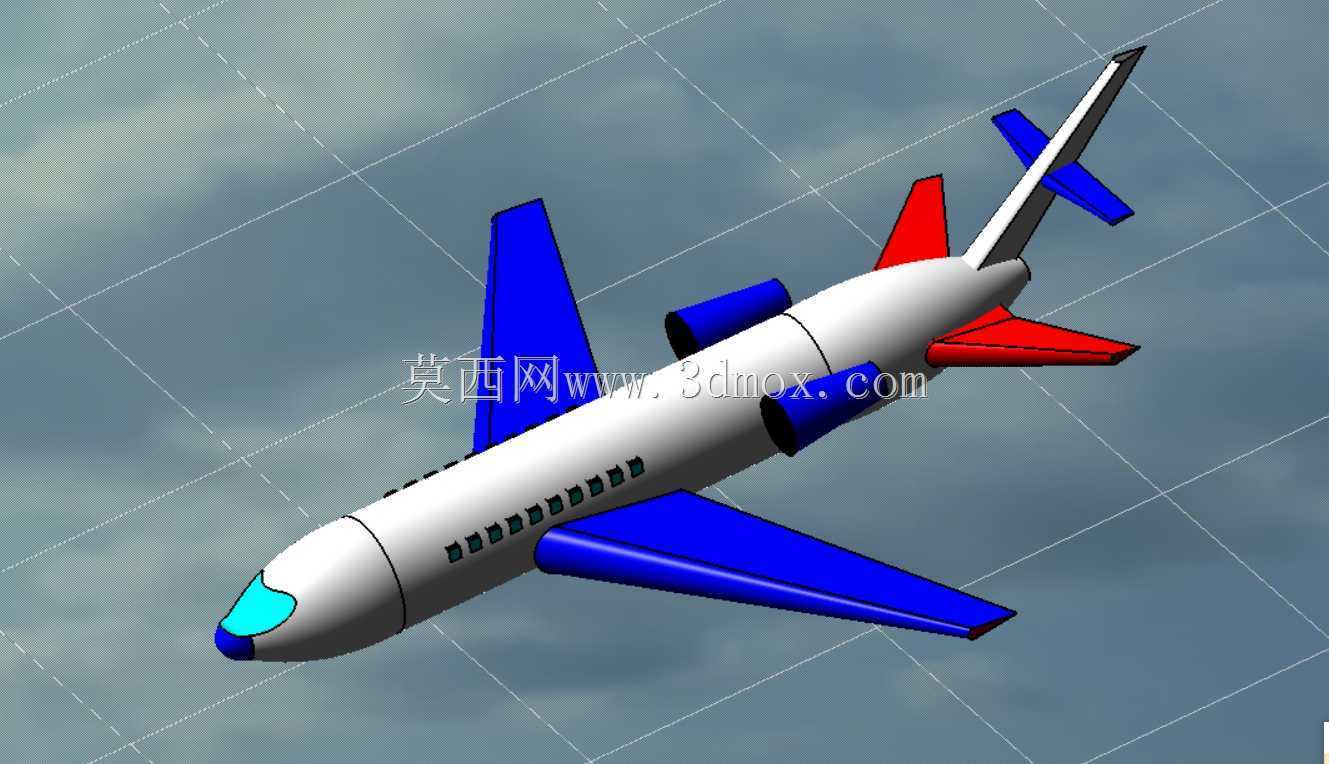

CATIA V5版本小型飞行器整机结构数模

　　这套飞行器结构数模覆盖了常规小型固定翼飞行器的核心结构分区，建模过程中优先考虑了航空结构设计里的重量控制与气动外形连续性要求，机身主体采用半硬壳式结构的逻辑搭建，纵向布置的长桁与横向隔框的连接位置都做了贴合实际装配的限位结构，没有出现建模过程中常见的曲面破面、实体干涉问题，可直接用于后续的结构有限元分析或者装配干涉检查工作。从实际应用场景来看，这类小型飞行器的数模可用于航空类专业的课程设计演示、小型民用无人机的结构改型参考、航空科普教具的结构拆解展示，也能作为航模设计的基础框架，在其基础上调整翼型、更改尾翼布局就能快速衍生出不同用途的航模产品。在功能特性的还原上，数模完整呈现了机身、机翼、尾翼、起落架安装位的核心结构，

　　机翼与机身的对接处预留了标准的连接耳片位置，耳片上的安装孔位按照常规小型飞行器的螺栓连接规格做了等比例还原，不需要额外调整就能直接匹配常用的航空连接标准件；机身头部预留了动力装置的安装舱位，舱体的内径尺寸按照常用的小型活塞发动机或者电动动力组的外围尺寸做了边界限定，后续做动力选型时不需要再反复修整舱体结构；尾翼部分的安定面与操纵面做了分离式建模，能够直观展示操纵面的偏转铰接位置，对于需要做舵机安装位设计的使用者来说，可以直接在数模上确定舵机的固定点与连杆走向，省去了重新测量尾翼厚度、安定面弦长的步骤。设计思路上，整个数模遵循了航空结构设计的最小重量原则，所有非承力位置的结构都做了等比例的减重处理，隔框上开有符合实际工艺的减轻孔，

　　长桁的截面尺寸按照不同位置的受力大小做了差异化设置，机翼根部的承力结构做了局部加厚处理，对应实际飞行中机翼升力传递到机身的最大受力区域，避免了很多新手建模时全机结构等厚度、不符合实际受力逻辑的问题。外形尺寸与安装边界方面，数模的整机比例参照常规轻型单座小型飞行器做了等比例缩放，机身总长、翼展、机高的比例符合常规固定翼飞行器的气动布局要求，机翼的安装角、上反角都按照低速飞行器的常用参数做了设定，起落架的安装位置预留了足够的轮胎跳动空间，尾轮的转向机构与方向舵的联动位置也做了结构预留，不需要额外修改机身尾部结构就能完成转向联动机构的装配。在细节处理上，机身表面的蒙皮分块位置做了清晰的分割线，对应实际飞行器制造过程中的蒙皮拼接工艺，

　　机翼上的翼肋位置按照常规的翼肋间距做了排布，能够直接用于后续的机翼结构受力计算，座舱位置的轮廓按照小型飞行器的单人座舱尺寸做了还原，预留了风挡安装的台阶结构，不需要重新修整座舱边缘就能匹配常规的航空有机玻璃风挡零件。很多初次接触航空结构建模的设计者，往往会忽略结构的工艺性，只追求外形的相似度，这套数模在搭建时就考虑了实际加工的可行性，所有的曲面曲率都做了连续性检查，没有出现曲率突变导致的蒙皮成型困难问题，结构件之间的连接位置都预留了装配间隙，符合实际装配过程中的公差要求，不会出现数模上零间隙、实际生产中无法装配的问题。对于需要做气动仿真的使用者来说，这套数模的外表面连续性足够，不需要做大量的曲面修补工作就能直接导入流体仿真软件，划分网格时不会因为曲面破面出现网格质量问题，能够有效缩短前期模型处理的时间。在做结构改型时，参数化的建模逻辑支持使用者快速调整机翼的展长、弦长，更改机身的截面尺寸，不需要从头开始搭建模型，比如要将其改型为水上飞行器时，只需要在机身下部增加浮筒安装位，调整起落架的收放结构即可，基础的机身承力结构不需要做大规模改动，能够大幅提升改型设计的效率。
