汽车发动机四合一排气歧管结构设计

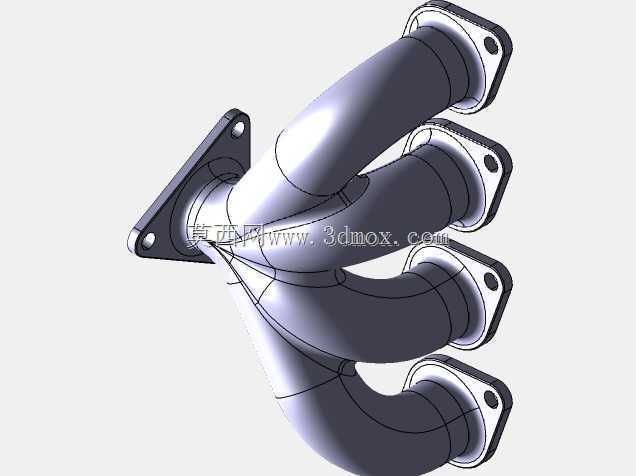

　　在汽车动力总成的排气系统布局中，排气歧管是衔接发动机气缸盖排气口与下游排气催化、消声单元的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干涉程度以及整机动力输出表现。这款四合一结构的排气歧管，采用等长渐变弯曲的管路布局，四个进气端分别对应直列四缸发动机的四个气缸排气口，通过平滑过渡的弯曲流道逐步汇聚到单一出气端，最大程度降低各缸排气脉冲之间的相互干扰，避免出现排气倒灌、扫气不充分的问题，提升气缸内的新鲜充量交换效率。从安装边界来看，四个进气法兰采用统一的安装孔位布局，每个法兰面设置两个定位安装孔，孔位间距与对应机型气缸盖的排气口安装螺柱位置完全匹配，法兰密封面经过平面度公差控制，

　　装配时配合金属密封垫片可实现高温高压排气工况下的可靠密封，避免出现排气泄漏导致的舱内温度异常、排放超标问题。出气端法兰同样采用双孔安装结构，对接下游三元催化器的进气端口，法兰端面的密封槽设计可适配不同厚度的密封衬垫，满足不同排放等级车型的装配需求。在管路的曲率设计上，每一段弯管都经过流场仿真优化，弯曲半径沿气流方向逐步调整，避免出现过小的弯折角度导致的排气阻力陡增，同时管路内壁的平滑过渡设计可减少排气紊流的产生，降低排气过程中的压力损失，对于提升发动机中高转速区间的动力响应有明显帮助。从实际应用场景来看，这类歧管多用于小排量自然吸气直列四缸乘用车发动机，也可适配部分同缸径布局的小型工程机械动力单元，

　　在日常运行中需要承受800-900摄氏度的持续高温排气冲刷，因此结构设计时在管路弯折处做了等壁厚加强处理，避免长期热胀冷缩循环下出现应力集中导致的开裂问题。在安装适配层面，歧管整体的外轮廓尺寸充分考虑了发动机舱内的布局空间，四个进气端的排布角度与气缸盖的倾斜角度完全契合，装配后不会与周边的发动机悬置、冷却管路、线束支架产生运动干涉，同时管路的走向避开了发动机的机油加注口、火花塞拆装工位，方便后期的维保作业。不同于传统的铸铁排气歧管，该结构的流道设计更注重排气脉冲的利用，四个支管的长度差控制在极小范围内，可让各缸排出的废气在汇聚端形成有序的脉冲气流，帮助提升排气抽吸效应，在发动机低转速区间可一定程度改善扭矩输出表现。在细节设计上，

　　每个法兰与管路的衔接位置都做了圆弧过渡处理，避免直角连接带来的应力集中，同时法兰的厚度经过刚度校核，在螺栓拧紧力矩达到标准值时不会出现法兰面翘曲变形，保证长期使用后的密封可靠性。对于结构设计从业者而言，这类歧管的建模过程需要重点关注各段管路的中心线路径规划，既要保证流道的平滑性，又要兼顾安装空间的约束，同时还要考虑铸造或者弯管加工的工艺可行性，避免出现过小的弯曲半径导致的加工成型困难，管壁厚度的设置也要平衡结构强度、热容量以及整机轻量化的需求，过厚的管壁会增加歧管整体重量，提升冷启动时的暖机时间，过薄则会在长期高温振动工况下出现疲劳开裂的风险。在实际选型匹配时，需要根据发动机的排量、标定功率、排气温度范围来调整歧管的管径参数，管径过小会导致高转速下排气阻力过大，限制动力输出，管径过大则会降低排气流速，影响三元催化器的起燃速度，不利于排放控制。这款歧管的四个支管采用对称式的渐变汇聚布局，在保证结构紧凑的同时，让各缸的排气路径长度尽可能一致，使得各缸的排气背压保持均匀，避免出现个别气缸排气不畅导致的工作不稳定、功率输出不均衡的问题。
