在汽车前端轮系的传动布局中,皮带轮是衔接曲轴输出端与各附件动力传递的核心承载零件,这类零件的设计合理性直接决定了发电机、空调压缩机、水泵、转向助力泵等附件的运转稳定性,也会影响整个前端轮系的NVH表现与皮带使用寿命。日常做轮系匹配设计时,首先要明确皮带轮的安装边界,它的中心孔需要与对应附件的输入轴做过盈配合或者键连接定位,中心孔的同轴度公差需要控制在0.02mm以内,避免运转时出现径向跳动导致皮带偏磨。轮缘的型面尺寸需要严格匹配所选用的多楔带或者V带的截面参数,槽型的角度、槽深、槽间距都要符合对应带型的标准要求,保证皮带与轮槽的接触面积足够,不会在大扭矩传递时出现打滑问题。

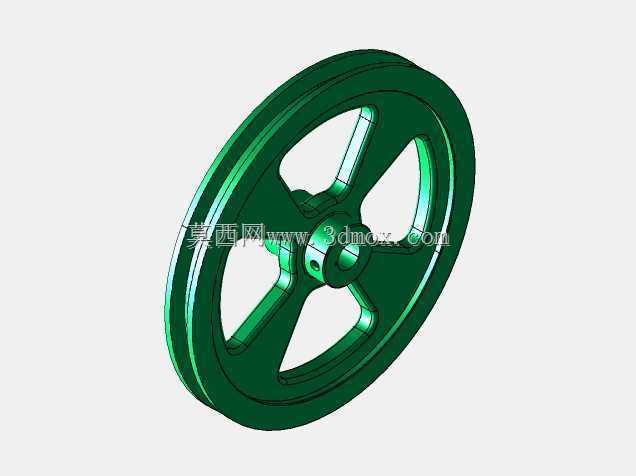

这次设计的五辐式皮带轮,在结构上做了针对性的轻量化优化,没有采用实心轮盘的结构,而是通过五根均匀分布的轮辐连接中心轮毂与外缘轮槽部分,在保证整体结构强度的前提下,尽可能降低了零件的转动惯量,减少发动机启动和转速波动时的冲击载荷。轮辐的截面采用了变厚度设计,靠近轮毂的位置厚度更大,向轮缘方向逐渐过渡减薄,这种设计符合应力分布的规律,因为皮带传动时的载荷从轮缘传递到轮毂,应力集中主要出现在轮毂与轮辐的连接位置,加大该位置的壁厚可以有效避免长期交变载荷下出现疲劳裂纹。轮缘的两侧做了高出带槽的挡边结构,防止皮带在高速运转或者轮系出现小幅偏移时从轮槽中脱出,挡边的边缘做了圆角过渡,避免尖锐边缘切割皮带的帘布层。
从实际应用场景来看,这类皮带轮需要适应-40℃到120℃的工作环境温度,在发动机舱内的复杂工况下,要耐受油污、粉尘的侵蚀,同时还要承受发动机转速快速变化带来的冲击。设计时做了动平衡校核,因为皮带轮属于高速旋转件,剩余不平衡量需要控制在G6.3等级以内,避免高速运转时产生振动传导到附件壳体,导致附件轴承过早损坏。中心轮毂的长度需要匹配附件轴的安装深度,端面设置的定位小孔可以用于安装时的相位对准,也可以作为动平衡校正时的去重或者加重定位点。
在建模过程中,首先确定中心孔的基准轴线,所有的轮槽、轮辐、轮毂特征都以该轴线为回转或者阵列基准,保证各特征的同轴度。五根轮辐采用圆周阵列的方式生成,每根轮辐与轮毂、轮缘的连接位置都做了R3以上的圆角过渡,减少应力集中点。轮槽的绘制先做单槽的截面草图,通过回转命令生成整个轮缘的带槽结构,之后对槽面做表面粗糙度的要求标注,带槽的工作表面粗糙度需要达到Ra1.6,保证和皮带接触时不会过度磨损皮带的橡胶层。整个零件的壁厚尽量做到均匀过渡,避免铸造或者锻造加工时出现缩孔、冷隔等缺陷,如果采用铸铁材料,壁厚差控制在3mm以内,如果采用铝合金压铸工艺,壁厚差可以适当放宽,但也要避免局部过厚导致内部气孔。
安装边界上,皮带轮装入附件轴后,端面的压紧点要落在轮毂的实体区域,不能压在轮辐或者轮缘的薄壁位置,避免压紧力导致零件变形。轮系布置时,这个皮带轮与相邻轮系部件的平面度偏差要控制在1mm以内,防止皮带出现偏角运行。在做耐久验证时,需要模拟发动机全转速范围的运转工况,考核皮带轮的疲劳强度,确保在发动机整个生命周期内,轮辐不会出现断裂,轮槽不会出现异常磨损。另外,轮辐之间的镂空区域也能减少运转时的风阻,同时在皮带运转带动气流时,能对附近的附件起到一定的辅助散热作用,这也是采用辐条式结构附带的优势。
