传动系统用齿轮箱外壳结构设计

　　在工业传动系统的布局中，齿轮箱外壳是承担传动组件承载、防护与安装定位的核心结构件，这类壳体的设计合理性直接决定整套传动机构的运行稳定性与服役寿命。从实际应用场景来看，这类齿轮箱外壳广泛适配中小功率的机械传动单元，可配套用于输送设备的动力端、小型机床的进给传动组、轻工机械的变速模块等场景，作为传动齿轮、轴系、轴承组件的安装承载体，既要为内部传动零件提供封闭的运行空间，避免外界粉尘、切削液、水汽侵入啮合区域造成齿面磨损、轴承锈蚀，也要承担传动过程中齿轮啮合产生的径向、轴向载荷，将作用力均匀传导至安装基础，抵消传动过程中的振动偏移。

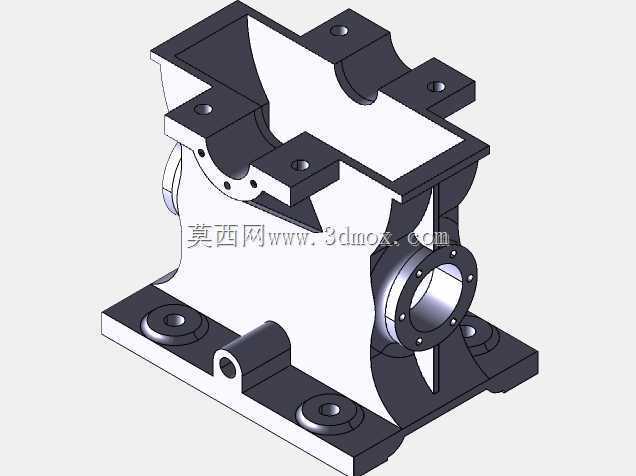

　　从结构功能特性来看，该壳体采用剖分式与集成安装座结合的结构形式，底部为一体化铸造成型的矩形安装底板，底板上预留四个对称分布的沉头安装孔，可通过螺栓将整个齿轮箱固定在设备机架的安装平面上，安装孔的沉头设计能够保证螺栓装配后端面不突出底板平面，确保箱体与安装面完全贴合，避免装配后出现应力集中导致的箱体变形。底板上方的腔体为齿轮容纳空间，腔体侧壁预留了多个轴承安装座孔，不同高度的轴承座分别对应输入轴、中间轴、输出轴的安装位置，轴承座孔的端面设计有均匀分布的螺纹孔，用于安装轴承端盖，实现轴承的轴向定位与密封；腔体上部的多个凸台结构为箱盖连接定位面，凸台上的螺栓孔用于实现上下箱体的紧固连接，保证合箱后的结合面密封性能，避免润滑油渗漏。

　　在设计思路层面，这类壳体的结构布局完全围绕内部传动组件的排布逻辑展开，首先根据传动齿轮的啮合中心距确定各轴承座的相对位置，保证轴系装配后齿轮的啮合侧隙、接触斑点符合设计要求；其次在腔体侧壁设置了独立的油位观察、回油结构的安装凸台，可配套安装油标、放油螺塞等附件，满足齿轮润滑过程中的油位控制、润滑油更换需求；同时在壳体的受力集中区域，比如轴承座与腔体的连接位置、安装底板与腔体的过渡位置，均设计了圆弧过渡的加强筋结构，在不额外增加壳体整体壁厚的前提下提升结构刚度，避免传动载荷作用下出现壳体变形导致的轴系同轴度偏差，也能有效抑制传动过程中的结构共振，降低运行噪音。

　　从安装边界与尺寸适配角度来看，该壳体的底部安装孔的孔距、孔径均按照通用中小功率传动单元的安装规范设计，可直接适配常见的设备机架安装尺寸，不需要额外制作过渡转接板；输入输出端的轴承座孔的中心高与行业通用的安装尺寸保持一致，能够直接配套标准规格的轴承、密封件与端盖，降低后续的备件采购与维护成本。壳体的腔体内部空间预留了足够的齿轮运转间隙，既能够避免齿轮转动过程中与壳体内壁发生剐蹭，也能保证腔体内部有足够的储油空间，满足齿轮飞溅润滑的油量需求，同时腔体的内壁设计有倾斜的导油面，能够将飞溅到内壁的润滑油导流至轴承位置，对轴承进行充分润滑，避免高速运转下轴承出现干磨失效。

　　在细节设计上，壳体的所有连接孔位置均设计了凸台加厚结构，避免螺栓紧固时因为局部壁厚不足导致的壳体开裂；所有外露的棱边均做了倒角处理，既能够去除铸造与加工过程中产生的毛刺，避免装配过程中划伤操作人员，也能提升合箱过程中的定位便利性，减少装配卡滞的问题。这类壳体的结构设计充分考虑了加工工艺性，所有需要机加工的平面、孔位均设计在同一装夹工序可完成的位置，减少加工过程中的装夹次数，提升加工精度与生产效率，同时铸造过程中的拔模斜度按照铸造工艺规范设置，避免出现拔模困难、铸造缺陷等问题，适合批量生产加工。
