发动机传动连杆结构三维数模

　　在往复式动力设备的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。从实际工程应用场景来看，这类连杆广泛适配小排量通用汽油机、小型柴油机组以及部分微型动力设备，日常工作过程中需要持续承受活塞端传递来的爆发压力冲击，同时还要兼顾曲轴旋转带来的交变惯性载荷，对结构强度、形位公差控制都有极高要求。

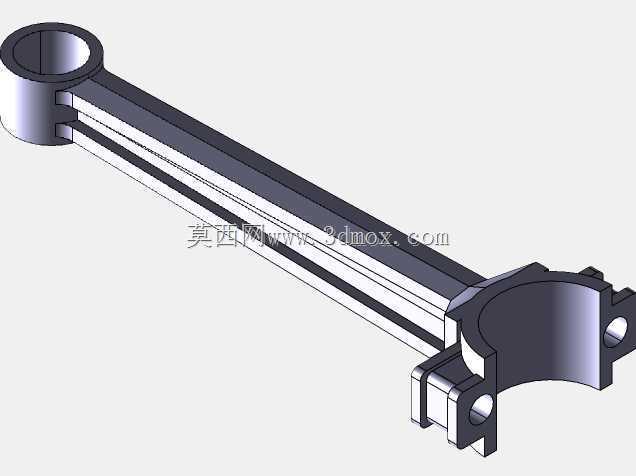

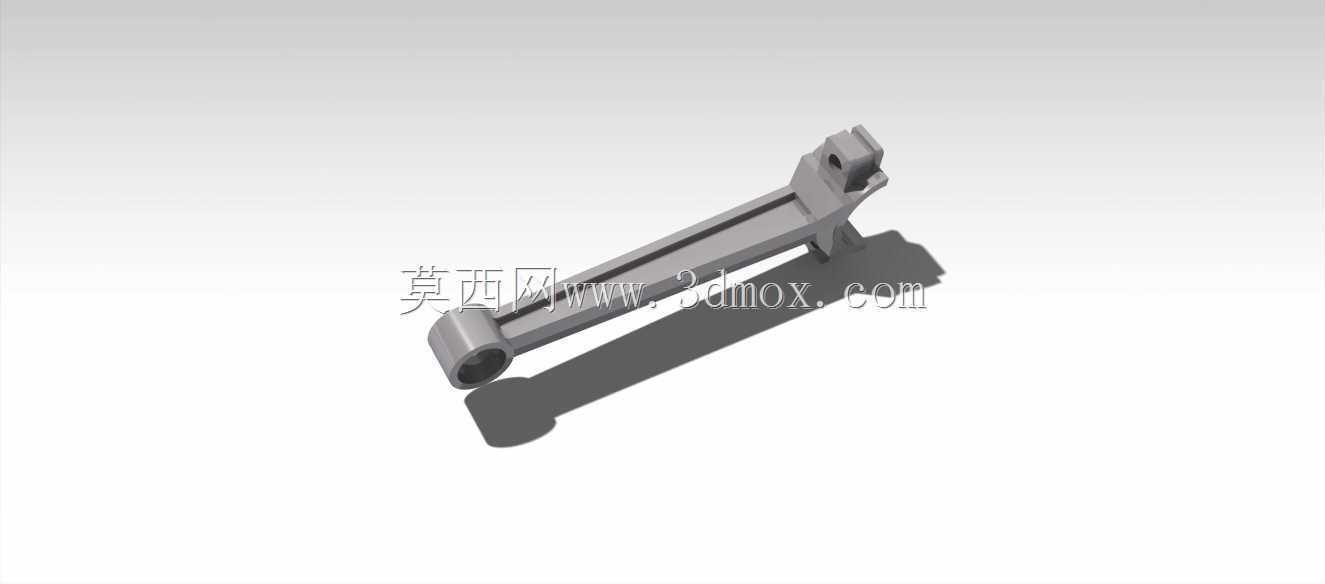

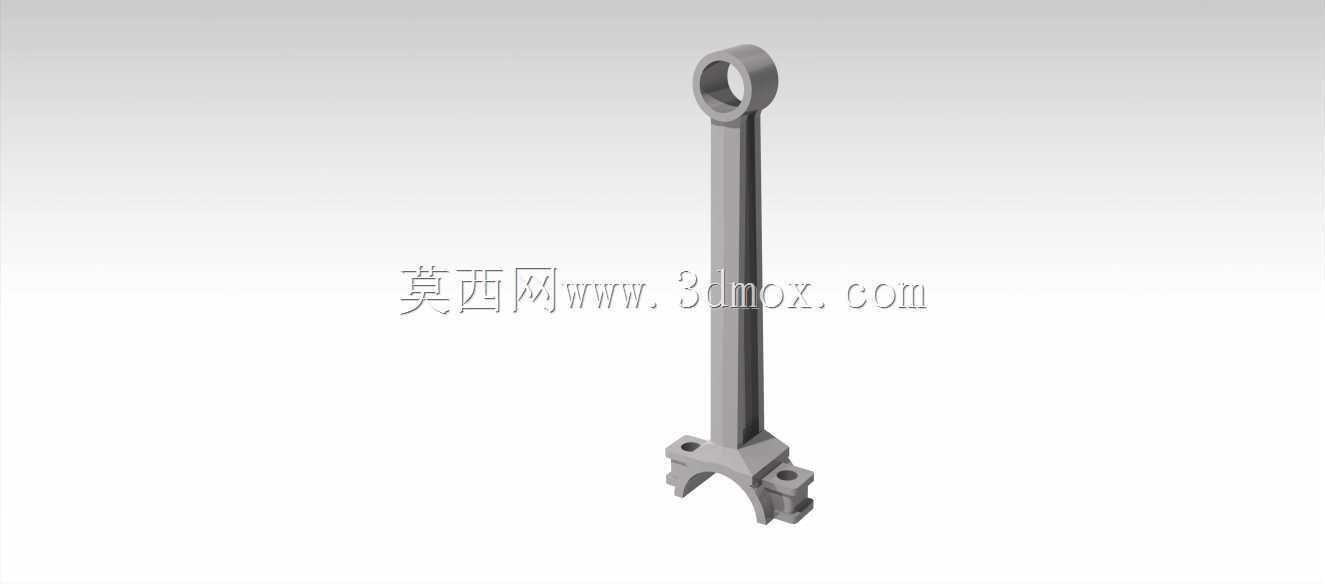

　　从功能特性层面拆解，该连杆的主体采用长杆身一体化结构设计，杆身截面做了等强度过渡处理，既能够有效降低往复运动过程中的自身惯性质量，又可以保证在最大爆发压力工况下不会出现杆身屈曲变形。连杆小头端设置有贯通的销孔结构，用于装配活塞销实现与活塞组件的铰接，销孔内壁预留了足够的衬套安装余量，实际生产中可根据润滑方案选择压入铜基衬套或是做表面硬化处理，降低销孔配合面的长期磨损速率。连杆大头端采用分体式配合结构（从数模结构可看出对应剖分面的连接位设计），用于包覆曲轴曲柄销，配合轴瓦可形成稳定的转动副，保证动力传递过程中转动阻力处于合理区间。

　　在设计思路的落地层面，该连杆的结构完全遵循受力路径优化逻辑：杆身从大头到小头的过渡区域采用大圆角平滑衔接，避免应力集中导致的疲劳断裂风险；整体外形的拔模角度、壁厚分布都充分考虑了模锻成型的工艺可行性，不需要额外添加复杂的机加工序就能完成毛坯制备，适合批量生产场景下的成本控制。针对安装边界的适配性，数模中明确标注了大小头孔的中心距参数，这个尺寸直接决定了发动机的活塞行程与压缩比匹配关系，选型替换时必须严格保证中心距公差在允许范围内，否则会出现活塞撞气门、压缩比偏差过大导致的动力异常问题。小头端销孔的直径、宽度尺寸与对应活塞的销座间距完全匹配，装配后活塞销的轴向窜动量可通过卡环槽精准控制；大头端的连接螺栓孔位间距、剖分面定位结构都与对应曲轴的曲柄销直径、连杆轴瓦厚度形成尺寸链闭环，安装时按照规定扭矩拧紧螺栓后，即可保证轴瓦的配合间隙处于设计要求区间，不会出现烧瓦、抱轴等故障。

　　从实际运维与选型角度看，这类连杆的结构设计还兼顾了检修便利性，大头端的剖分结构不需要拆卸曲轴就能完成连杆组件的拆装更换，大幅降低了动力设备的后期维护成本。杆身表面的加强筋布局经过多轮受力仿真验证，在额定转速工况下，杆身的最大变形量控制在微米级，不会因为形变导致活塞偏磨、气缸密封失效等连锁问题。针对不同的动力输出需求，该连杆的材质适配范围也比较广，模锻钢材质可满足高负荷柴油机的使用要求，铝合金材质则可适配高转速小型汽油机的轻量化需求，数模中预留的尺寸修改余量可快速调整壁厚、孔位参数，适配不同排量的动力单元改型需求。
