深沟球滚动轴承汽车配套结构设计

　　做汽车底盘传动系配套结构设计快十二年，经手的旋转支撑类零件少说有上百套，这类深沟球结构的滚动轴承，是乘用车传动、行走机构里绕不开的基础支撑件。很多刚入行的结构工程师做选型时，总习惯只看额定动载荷参数，忽略安装边界和实际工况的匹配，最后装车后要么出现早期异响，要么跑不到三万公里就出现滚道点蚀，其实问题大多出在前期建模和选型阶段的细节疏漏上。

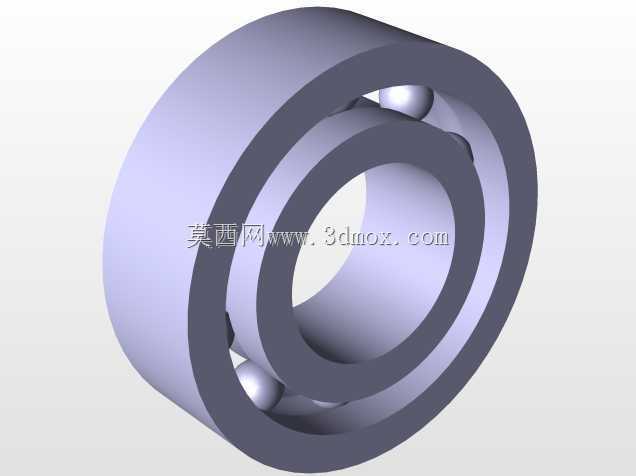

　　这次建模的轴承结构，主要适配乘用车手动变速器输入轴前端支撑、发电机转子支撑、轮毂单元辅助支撑这几个常见工况，建模时先从滚道曲率匹配入手，内圈滚道曲率半径取钢球直径的0.515倍，外圈滚道曲率半径取钢球直径的0.525倍，这个曲率差是经过多轮台架验证的，既可以保证钢球在滚道内的接触应力控制在1500MPa以内，又能预留足够的热膨胀间隙，避免车辆长时间高速行驶时，轴承内部温升超过70K后出现钢球卡滞的问题。钢球的数量选取也不是随便定的，按照节圆直径的周长除以钢球直径，再乘以0.8的填充系数，保证钢球之间的保持架兜孔间隙均匀，不会出现运转时钢球互相挤压摩擦的情况，保持架采用浪形冲压钢结构，兜孔的间隙留0.12mm，既可以兜住钢球不脱落，又能在润滑脂填充后形成足够的油膜厚度。

　　从安装边界来说，这个型号的轴承内圈与轴的配合采用k6公差，外圈与轴承座孔的配合采用J7公差，建模时特意在内外圈的配合面做了0.8μm的粗糙度要求，安装倒角全部按照1×45°设计，避免压装时出现密封件刮损、配合面卡滞的问题。很多人做轴承建模时容易忽略密封结构，这个结构采用双面接触式丁腈橡胶密封，密封唇口与内圈密封槽的过盈量控制在0.15mm，既可以阻挡外部的泥水、粉尘进入轴承内部，又不会因为过盈量太大造成运转阻力过高，影响传动效率。密封槽的位置特意做了0.2mm的退刀槽，方便压装密封件时不会出现橡胶切边的问题。

　　实际装车场景里，这类轴承要承受的不只是径向载荷，在车辆过颠簸路面、急加速急减速的时候，还会承受一定的轴向冲击载荷，所以建模时特意校核了轴向承载能力，保证在承受0.3倍额定径向载荷的轴向力时，钢球与滚道的接触角偏移不超过12°，不会出现钢球爬越滚道挡边的失效情况。润滑方面，建模时预留了内部30%的空腔填充锂基润滑脂，不需要用户后期额外加注润滑脂，正常使用工况下可以做到全生命周期免维护，减少后期维保的工作量。

　　做三维建模的时候，特意把所有的圆角、倒角、退刀槽这些工艺细节都做了还原，没有做简化处理，不管是用来做机构运动仿真，还是做后续的有限元接触应力分析，都可以直接导入使用，不需要再做几何修复。很多网上下载的轴承模型为了减少文件大小，会把钢球做成阵列简化，甚至省略保持架结构，做运动仿真的时候很容易出现干涉报错，这个模型的每个零件都做了独立的实体，装配约束按照实际的过盈配合、间隙配合关系设置，导入到常用的三维软件里就可以直接做旋转运动模拟，能直观看到钢球在滚道内的公转、自转运动状态，方便刚入行的工程师理解滚动轴承的实际运转原理。

　　从尺寸链校核的角度，建模时严格控制了轴承的径向游隙，原始游隙组选普通组，也就是径向游隙在0.012mm到0.025mm之间，压装到轴和座孔之后，因为配合过盈造成的游隙减少量大概在0.008mm左右，工作温升造成的游隙减少量在0.004mm左右，最终工作游隙可以稳定在0.003mm到0.013mm之间，这个游隙区间是传动效率和支撑刚性的最优平衡点，既不会因为游隙太大造成轴的回转精度不足，出现传动抖动，也不会因为游隙太小造成运转阻力大、温升高的问题。另外，轴承的端面跳动和径向跳动都按照P0级精度做了建模约束，内圈端面跳动不超过0.01mm，径向跳动不超过0.008mm，满足乘用车传动部件的精度要求，不需要额外提高精度等级造成成本浪费。
