在航空活塞动力、小型固定式动力机组的径向发动机结构中,主杆是整个曲柄连杆机构的核心受力连接件,区别于直列发动机的分体式连杆布局,径向发动机的主杆需要同时承接中心曲柄销的动力输出,以及周边多根副连杆的铰接载荷,其结构合理性直接决定整台发动机的运转平顺性与服役寿命。从实际装机场景来看,这类主杆多用于星型排布的多缸径向发动机,常见于轻型通航飞机动力、老式航空活塞发动机、部分特种应急发电机组的动力单元,在运转过程中,主杆随曲柄销做圆周回转运动,同时带动周边铰接的副连杆完成各自气缸内的活塞往复动作,将活塞的燃烧爆发力有序传递至曲轴,最终实现化学能到旋转机械能的转换。

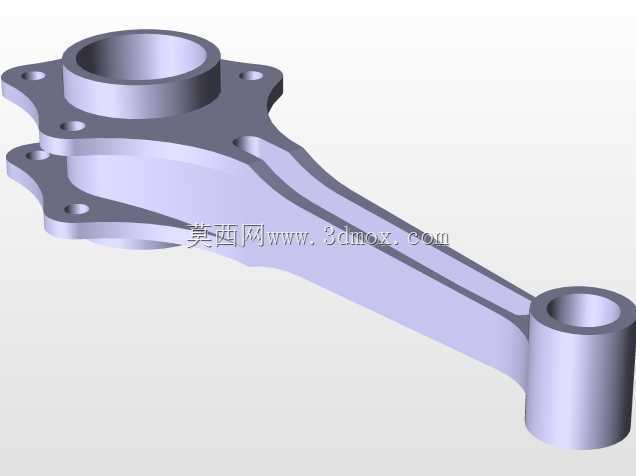

从结构设计逻辑来看,该主杆采用大端法兰盘式布局替代传统连杆的剖分式大端结构,大端位置设置带均布安装孔的法兰面,用于和曲柄销端的定位结构配合固定,法兰面的多个通孔可实现周向的精准定位,保证主杆与曲柄销的同轴度,避免高速回转时出现偏磨动不平衡问题。大端向上延伸的杆身采用工字形截面设计,这种截面形式能在保证结构强度、刚度的前提下尽可能降低杆件自身重量,减少回转运动产生的惯性力,降低曲轴端的载荷冲击,杆身的过渡位置全部采用大圆角平滑过渡,避免应力集中导致的疲劳断裂,毕竟径向发动机运转时主杆承受的是周期性交变载荷,应力集中位置很容易在长时间运转后萌生疲劳裂纹。杆身末端的小端为整圆式套筒结构,用于安装活塞销,承接对应气缸活塞的往复作用力,小端的内孔精度直接决定活塞销的配合间隙,间隙过大会导致运转敲击异响,间隙过小则会出现润滑不良烧蚀的问题。
从安装边界来看,主杆大端法兰的外径尺寸需要匹配曲柄销的安装座直径,法兰上的安装孔位置度公差需要控制在0.02mm以内,保证安装后大端内孔与曲柄销的同轴度符合设计要求,避免回转过程中出现额外的偏载力矩。杆身的长度尺寸决定了活塞的行程大小,直接关联发动机的压缩比参数,设计时需要严格控制大端中心到小端中心的中心距公差,通常要控制在±0.01mm范围内,否则会导致各气缸压缩比不一致,出现动力输出不稳、个别气缸爆震的问题。小端内孔的直径需要匹配对应规格的活塞销,同时要预留足够的润滑油道空间,保证运转过程中压力润滑油能到达小端衬套位置,形成有效油膜降低摩擦磨损。
在实际功能实现上,主杆除了基础的动力传递作用,其大端法兰上的多个铰接位还需要连接周边的副连杆,每一个铰接位对应一个气缸的副连杆安装,因此法兰上各铰接孔的位置度、角度公差要求极高,要保证各副连杆带动的活塞到达上止点的位置一致,确保各气缸的点火正时、做功行程同步,避免出现动力干涉。设计过程中还需要做动平衡校核,主杆自身的质量分布要均匀,质心要尽可能落在大端与小端的中心连线上,减少高速回转时的离心力不平衡量,降低发动机整体的振动水平。材料选择上通常会采用高强度锻造合金钢,经过调质处理后表面做喷丸强化,提升杆件的抗疲劳性能,承受交变载荷时不容易出现断裂失效。
从装配流程来看,主杆安装时需要先将小端与活塞通过活塞销连接固定,再将大端法兰与曲柄销座对齐,通过高强度螺栓完成法兰的紧固,螺栓的预紧力需要严格按照工艺要求控制,避免预紧力不足导致法兰松动,或是预紧力过大导致螺栓屈服断裂。之后再依次将周边的副连杆铰接在主杆大端法兰的对应安装位上,每一个铰接点都要加装耐磨衬套,预留合适的配合间隙保证铰接动作顺畅。装配完成后需要手动盘车检查整个连杆机构的运转是否顺畅,有没有卡滞、干涉的情况,确认各运动部件的间隙符合设计要求后才能进行后续的总装工序。在日常运维中,主杆的检查重点是杆身有没有出现裂纹、大端法兰的安装孔有没有出现磨损变形、小端衬套有没有出现松旷,一旦发现异常就要及时更换,避免发动机运转过程中出现连杆断裂打坏缸体的严重故障。
