直列四缸内燃动力总成结构设计

　　这套直列四缸内燃动力结构，核心面向民用乘用车、小型工程机械、固定动力机组这类对动力平顺性、结构紧凑度有均衡要求的应用场景，是当前小排量动力单元里应用覆盖最广的构型之一。从实际使用维度看，该构型通过四个气缸按固定点火顺序交替做功，能抵消大部分二阶往复惯性力，相比三缸、双缸机型运转振动更小，动力输出连续性更强，不需要额外加装大体积平衡轴就能满足多数乘用、工业设备的NVH要求，适配1.0L到2.5L排量区间的动力需求，既可以作为家用燃油车的核心动力源，也能经过适配改造后作为小型发电机组、农用机械、轻型工程设备的动力输出单元。

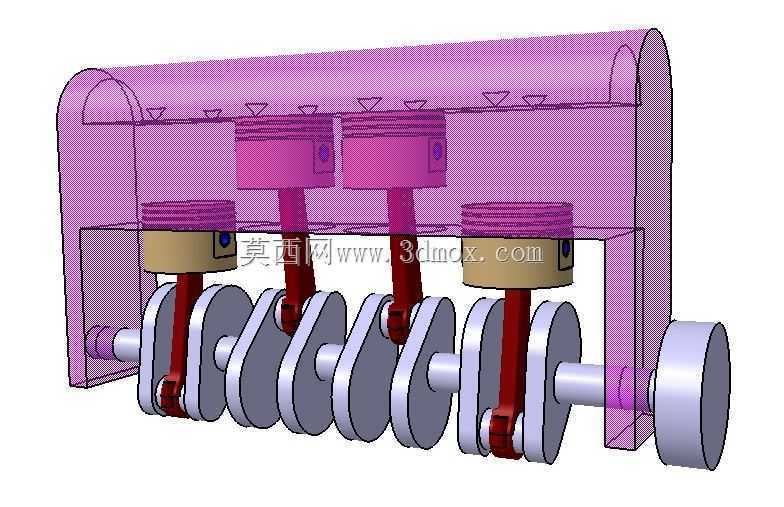

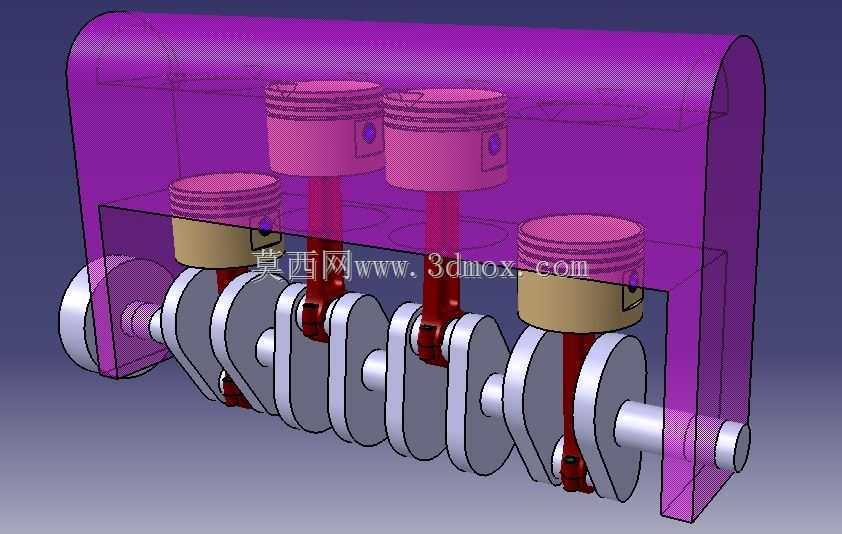

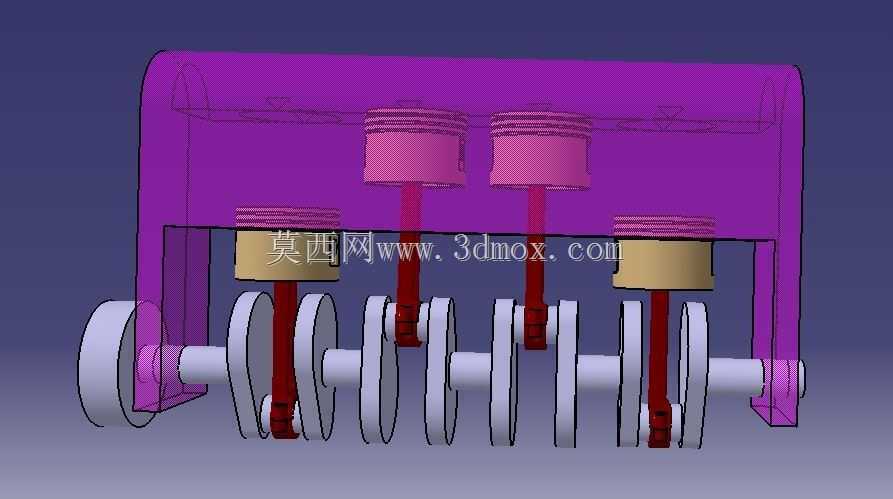

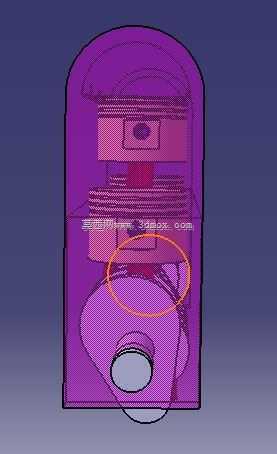

　　从功能特性上看，整套结构完整覆盖了内燃机核心运动副的配合逻辑：四个活塞沿气缸轴线做往复直线运动，通过活塞销与连杆小头连接，连杆大头与曲轴的曲柄销配合，将活塞的往复运动转化为曲轴的旋转运动，最终向外输出扭矩。模型里完整还原了曲轴的全支承结构，每个曲柄销两侧都设置主轴颈支撑，能有效承受做功冲程的冲击载荷，避免曲轴长跨度运转出现挠曲变形；活塞部分还原了环槽结构，实际生产中可对应安装气环与油环，实现燃烧室密封与缸壁润滑油刮除的功能，避免做功时燃气窜入曲轴箱、或是润滑油进入燃烧室参与燃烧。气缸盖罩部分做了透明化处理，能直观观察到内部曲柄连杆机构的运动轨迹，方便理解配气相位、点火顺序与活塞运动位置的对应关系。

　　设计思路上，这套结构优先平衡了紧凑性与维护便利性：四个气缸沿曲轴轴向等距直列排布，缸体可采用一体式铸造工艺加工，相比V型、水平对置构型零件数量更少，加工难度更低，后期维护时的拆装空间更充足。曲轴的曲柄夹角设置为180度，对应1-3-4-2的常见点火顺序，能保证相邻气缸做功间隔均匀，避免出现动力输出的断续感；连杆采用了剖分式大头设计，方便在曲轴装配完成后从气缸侧装入，不需要额外拆分曲轴主轴颈结构，装配工序更简洁。活塞销采用全浮式设计思路，工作时可在活塞销座与连杆小头衬套间自由转动，能均匀磨损接触面，延长零件使用寿命。

　　从安装边界与尺寸逻辑看，直列四缸的整体长度仅为四个气缸直径加上两端主轴颈支撑结构的宽度，横向、竖向尺寸远小于同排量V型发动机，对前置前驱乘用车的机舱布局非常友好，能留出足够空间布置散热系统、进排气组件与附属管线；曲轴输出端的法兰结构可直接匹配离合器、液力变矩器等传动部件，输入端可安装正时齿轮、皮带轮，驱动配气机构、水泵、发电机等附属附件，安装接口的位置都预留了足够的装配空间，不会出现运动干涉。缸体下部的曲轴箱结构预留了油底壳安装平面，实际应用中可储存润滑油，为曲柄连杆机构提供飞溅润滑的条件；气缸侧壁预留了冷却水套的空间，能通过冷却液循环带走做功产生的热量，避免缸体、活塞组件过热出现膨胀卡滞。

　　需要注意的是，这套结构的运动配合间隙需要严格匹配热膨胀系数，活塞与缸壁的间隙、连杆大头与曲柄销的配合间隙、曲轴主轴颈与轴瓦的间隙都要根据工作温度区间设定合理公差，避免冷启动时间隙过大出现敲击异响，或是热机状态下间隙过小导致运动副抱死。另外曲轴的动平衡精度需要满足高速运转要求，每个曲柄臂上都预留了平衡重结构，抵消曲柄销、连杆大头旋转产生的离心力，让发动机在最高转速区间也能保持平稳运转，不会因为不平衡量过大导致整机振动超标，影响连接部件的使用寿命。
