四冲程内燃机活塞结构设计方案

　　在往复式内燃机的核心运动构件体系里，活塞是直接参与能量转换的关键部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款针对四冲程内燃机开发的活塞结构，完全适配吸气、压缩、做功、排气四个工作循环的交变载荷工况，可广泛搭载于小排量乘用车汽油机、通用小型动力汽油机以及轻型非道路移动机械的动力单元中，在整机运行过程中承担着密封燃烧室、传递燃烧压力、配合气环油环完成缸内润滑与控油的核心作用。从功能实现逻辑来看，活塞顶部直接接触缸内高温高压燃气，做功冲程中燃气爆发产生的推力会通过活塞销传递给连杆，进而驱动曲轴旋转完成动力输出，这就要求活塞本身既要具备足够的结构强度承受周期性冲击载荷，又要尽可能降低往复运动质量，

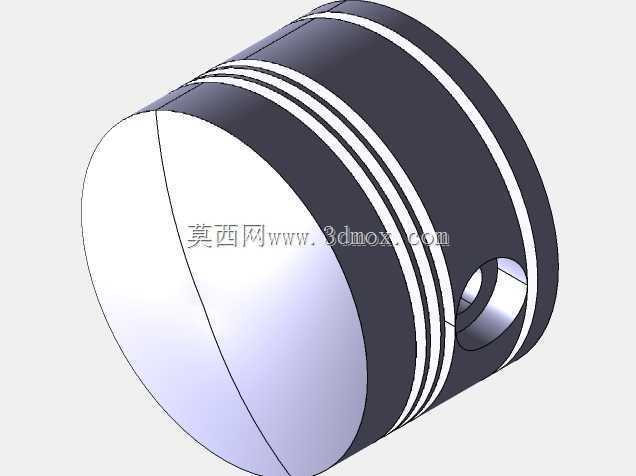

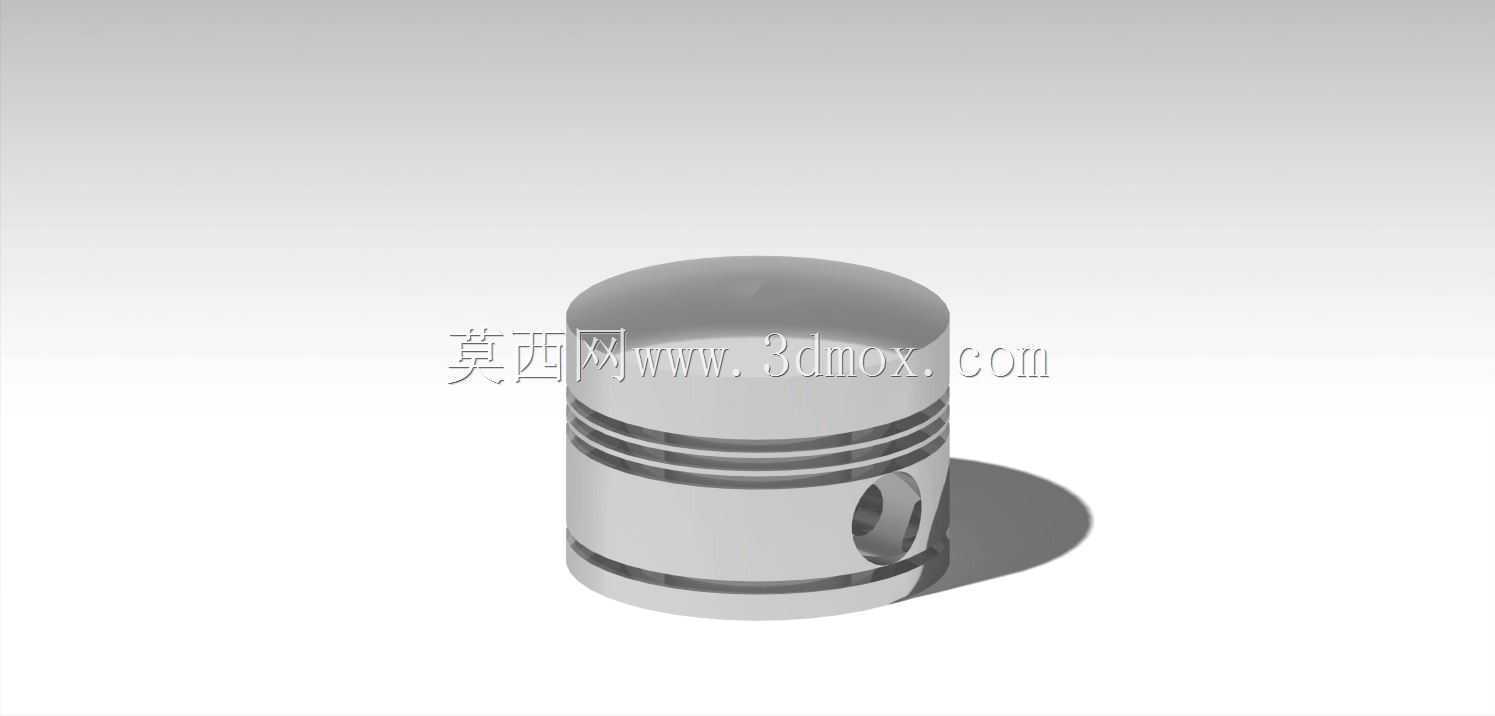

　　减少曲轴连杆机构的惯性负载。设计过程中首先对活塞的整体轮廓做了适配性优化，顶部采用平顶结构设计，这种结构的优势在于加工工艺性好，受热面积相对更小，能够有效降低活塞顶部的热负荷积累，避免长期高温工况下出现热变形导致的缸内密封失效。活塞头部设置了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度与深度尺寸严格匹配常规量产活塞环的安装公差，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止做功冲程中的高压燃气窜入曲轴箱造成动力损失，油环则负责在活塞往复运动时刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞裙部的型线设计采用了微椭圆结构，这是考虑到活塞工作时受热膨胀以及侧压力作用下的变形特性，

　　常温状态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，当活塞进入工作温度区间后，裙部会因热膨胀以及侧压力作用变形为正圆形，能够与气缸壁保持均匀贴合，既避免冷启动时活塞敲缸，也能防止热态下活塞卡滞在气缸内。活塞销座的位置设置在活塞裙部上方，采用了加厚的加强筋结构连接销座与活塞头部，能够将活塞顶部承受的燃气压力均匀传递到活塞销上，避免应力集中导致销座部位出现疲劳裂纹，销孔内部设计了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端窜出刮伤气缸壁。从安装边界尺寸来看，这款活塞的外径尺寸严格匹配对应排量内燃机的缸径公差范围，活塞总高度的设计兼顾了往复运动的导向需求与轻量化要求，活塞销孔的内径尺寸适配标准规格的全浮式活塞销，

　　安装时活塞可在气缸内做上下往复运动，活塞销可同时在连杆小头衬套与活塞销孔内转动，保证磨损均匀。在实际工况适配性上，这款活塞的结构设计充分考虑了四冲程发动机的工作特性，每个工作循环中活塞会经历两次上下止点的换向，侧压力方向会随着做功冲程与压缩冲程的切换发生改变，裙部的承压面做了适当的加宽处理，能够降低单位面积的接触压力，减少裙部与缸壁之间的磨损。同时活塞内部的冷却腔结构预留了足够的机油振荡冷却空间，工作时机油通过连杆杆身的油道进入活塞内部，通过振荡带走活塞顶部吸收的热量，控制活塞整体温度在材料允许的工作范围内，避免铝合金材料在高温下强度下降。设计过程中还对活塞的重量做了严格控制，在保证结构强度的前提下对非受力区域做了减薄处理，降低往复运动惯性力，减少曲轴平衡块的配重需求，提升整机的动力响应速度。这款活塞结构可直接用于内燃机的整机装配，也可作为内燃机维修替换的配件参考，同时也能作为相关专业教学、结构设计参考的具象化模型，帮助设计人员理解活塞的结构组成与各部位的功能逻辑，在进行同类型活塞开发时，可基于这个基础结构根据具体的缸径、冲程、压缩比参数调整顶部形状、环槽数量、销座位置等尺寸，快速完成适配特定机型的活塞结构设计。
