多凸轮段内燃机配气用凸轮轴结构

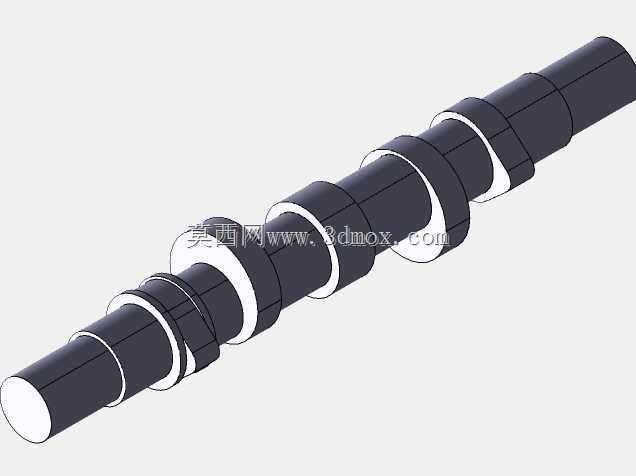

　　在往复式内燃机的配气机构中，凸轮轴是决定进排气时序、气门升程曲线的核心传动部件，其型线精度、轴段同轴度直接影响发动机的充气效率、怠速稳定性与整机NVH表现。这款凸轮轴采用多凸轮单元集成式轴身设计，沿轴向依次排布多组进排气凸轮桃形段，相邻凸轮段之间设置等直径支撑轴颈，匹配发动机缸盖内的滑动轴承衬套安装位，可直接适配直列多缸机型的配气传动布局。从结构设计逻辑来看，各凸轮桃尖的周向相位角严格对应各缸的工作冲程顺序，确保进气门在活塞下行进气冲程内精准开启至最大升程、排气门在活塞上行排气冲程内完全打开排出废气，同时预留足够的气门叠开角满足扫气需求，避免进排气干涉导致的动力损失。轴身的支撑轴颈直径略大于凸轮基圆直径，

　　装配时可从缸盖一端整体穿入轴承孔，无需拆分轴段即可完成安装，大幅提升总装工序的装配效率；轴身两端分别预留正时传动件与信号盘的安装定位面，可适配齿轮传动、链传动或齿形带传动等不同正时驱动形式，端面的定位销孔可保证正时相位的装配精度，避免错齿导致的配气相位偏差。凸轮型线采用复合缓冲段设计，桃尖两侧的升程变化率经过平滑过渡，可降低气门开启与落座瞬间的冲击载荷，减少气门弹簧的疲劳损耗，同时避免气门落座时的反跳现象，保证燃烧室的密封性能。轴身表面的凸轮工作段与支撑轴颈均采用同轴度公差约束，各轴段的径向圆跳动公差控制在微米级，避免高速运转时出现轴系振颤，降低轴承衬套的偏磨风险。在实际应用场景中，这类集成式凸轮轴可适配小排量乘用车汽油机、

　　小型通用动力汽油机以及固定式柴油发电机组的动力单元，其轴向尺寸根据缸数与缸心距参数匹配设计，安装时需保证轴颈与缸盖轴承孔的配合间隙处于合理区间，同时保证凸轮型面与气门挺柱的接触应力在材料许用范围内，配合压力润滑系统的油道供油，可在每分钟数千转的工况下长期稳定运行。设计过程中需重点校核凸轮桃尖的接触疲劳强度、轴身的扭转刚度，避免高转速下凸轮型面出现点蚀、轴身扭转变形导致配气相位偏移；各凸轮段的轴向位置严格对应各缸气门的中心轴线，避免凸轮与挺柱出现偏磨，保证气门升程的线性输出。相较于分体式凸轮轴结构，这种整体式轴身的扭转刚度更高，相位一致性更好，更适合高转速工况下的动力输出需求，同时轴身的油道孔可直接连通缸盖主油道，为各支撑轴颈与凸轮型面提供持续的压力润滑，降低摩擦副的磨损速率，延长部件的使用寿命。
