内燃机活塞头结构三维数模设计

　　在往复式内燃机的核心运动组件里，活塞头是直接承接燃烧室内高温高压燃气冲击、将燃气爆发力转化为曲轴旋转扭矩的关键承载部件，其结构设计合理性直接决定动力输出效率、整机运行寿命与密封可靠性。这款活塞头的设计首先围绕燃烧室工况匹配展开，顶部采用适配直喷式燃烧室的凹弧轮廓，能够在压缩行程末期引导进气涡流形成合理的油气混合空间，避免燃油喷射后出现局部过浓或过稀的混合区，降低燃烧不完全带来的积碳附着风险，同时顶部的壁厚经过梯度优化，从中心承力区到边缘过渡区逐步减薄，既保证燃气爆发压力下的结构强度，又能控制整体往复运动质量，减少曲柄连杆机构的惯性载荷。活塞头侧面的环带区域设计了多道环槽结构，对应安装气环与油环，气环槽的位置靠近顶部高温区，

　　槽宽尺寸严格匹配活塞环的轴向间隙要求，既保证热胀状态下活塞环不会出现卡滞，又能阻断燃烧室高压燃气向曲轴箱窜动的通道；下方的油环槽位置设计了径向回油孔，能够将气缸壁上多余的润滑油通过回油孔导回曲轴箱，避免机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞头销座部位的通孔用于安装活塞销，连接活塞与连杆小头，销座区域做了局部加厚与圆弧过渡处理，能够将活塞顶部承受的燃气压力均匀传递到活塞销上，避免应力集中导致销座开裂，销孔的同轴度、圆柱度公差按照内燃机运动部件的高精度要求设定，保证活塞销在工作过程中转动灵活，不会出现偏磨。从安装边界来看，活塞头的外径尺寸与对应气缸内径保持严格的配缸间隙，间隙值根据不同材质的热膨胀系数设定，

　　兼顾冷机启动时的密封性能与热机满负荷运行时的膨胀余量，避免拉缸故障；活塞的总高度设计匹配连杆的摆动行程，保证活塞运行到上下止点时不会与气缸盖、曲轴平衡块发生运动干涉。在实际应用场景中，这类活塞头广泛适配小排量通用汽油机、柴油机以及部分空压机的往复压缩组件，不同工况下的活塞头会针对性调整顶部轮廓、环槽数量与销座强度：比如高转速汽油机的活塞头会进一步降低压缩高度，采用轻量化的裙部设计减少往复惯性力，而高负荷柴油机的活塞头则会在环槽部位镶嵌耐磨镶圈，提升第一道气环槽的耐磨性能，应对更高的燃烧压力与热负荷。设计过程中需要同步考虑热变形的影响，活塞头工作时顶部温度可达数百摄氏度，不同区域的温度差会导致零件产生不均匀热膨胀，

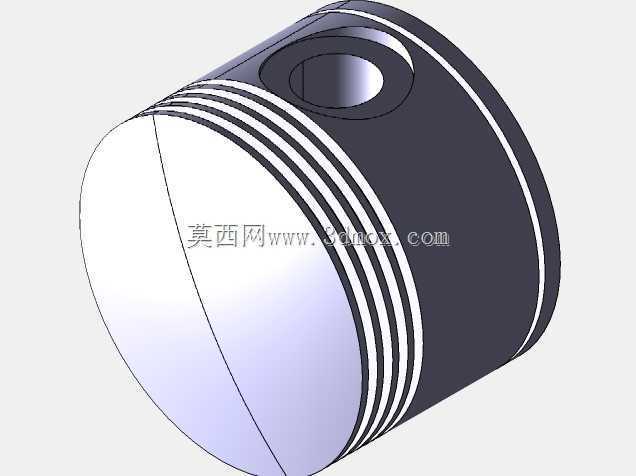

　　因此在三维建模阶段需要对壁厚做非均匀设计，让热态下的活塞轮廓趋近理想圆柱形，保证与气缸壁的贴合均匀，避免局部接触压力过大造成磨损加剧。裙部的型线设计采用中凸变椭圆轮廓，在活塞销轴线方向的裙部直径略短于垂直销轴线方向，适配活塞销座方向金属量多、热膨胀量大的特点，同时中凸的轮廓能够在活塞换向时形成楔形油膜，降低裙部与气缸壁的摩擦损耗。这款活塞头的三维数模完整还原了所有功能结构的细节，包括环槽的倒角、销孔的内孔倒角、顶部轮廓的曲面过渡，能够直接用于后续的工程图生成、有限元强度校核、热变形仿真分析，也可作为内燃机原理教学、拆装实训的三维演示模型，帮助结构设计人员理解往复运动部件的设计逻辑与公差匹配要求，在进行同类型产品改型设计时，可以基于该数模调整燃烧室容积、环槽尺寸、销座位置，快速适配不同排量、不同功率等级的动力设备需求，减少重复建模的工作量，同时保证核心功能结构的设计合理性，规避常见的结构强度不足、密封失效、运动干涉等设计问题。
