双排滚子链链节精密结构三维数模

　　作为机械传动系统里的基础承载部件，双排链链节的设计精度直接决定了整根链条的传动稳定性与疲劳寿命，在建模阶段就需要把实际装配中的公差配合、受力形变余量都考虑进去，不能只做外观层面的曲面堆砌。先从实际应用场景来看，这类双排滚子链链节常被用在重载输送线、农机传动系统、摩托车正时传动、工业机床进给机构里，相比单排链，它能在不增加链条节距的前提下提升近一倍的承载能力，适合安装空间受限但传动载荷较大的工况，比如包装机械的主传动箱、物流分拣线的驱动端，都能看到这类链节组成的链条在持续运转。

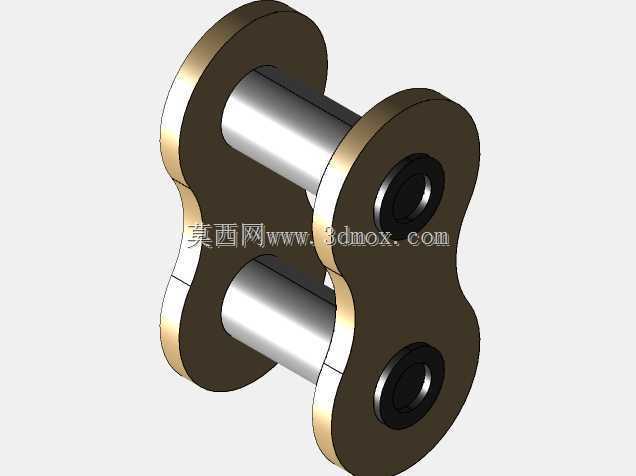

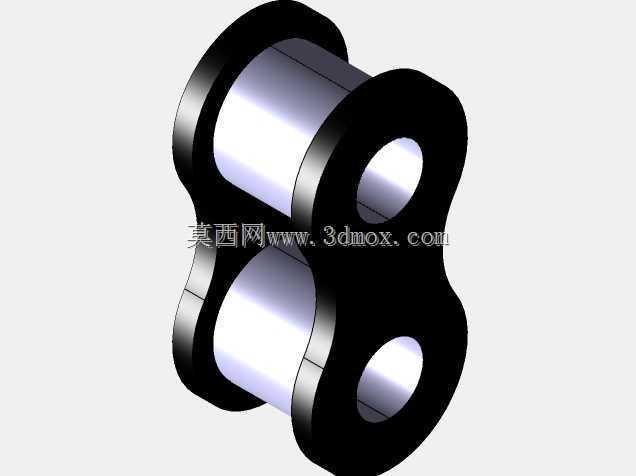

　　从结构设计思路上拆解，这个链节由内外链板、套筒、滚子、销轴几个核心部分组成，建模时先确定链板的轮廓：内外链板都采用8字形的冲压轮廓，两端的销孔中心距就是链条的基本节距，这个尺寸是链条互换性的核心，必须严格对应国标规定的公差带，链板的中部做了等强度的收腰设计，既可以减少链条运行时的惯性质量，又能避免应力集中在孔位边缘，长期受交变载荷时不会从孔边萌生疲劳裂纹。套筒和滚子是嵌套配合的关系，滚子的外径要和配套链轮的齿槽圆弧完全匹配，建模时要保证滚子外圆的圆柱度，这样链条和链轮啮合时才能实现滚动摩擦，减少啮合过程中的磨损和噪音；套筒的内孔和销轴是间隙配合，要预留润滑脂的存储空间，保证链条在长期运转时销轴和套筒之间不会出现干摩擦。

　　再看安装边界和尺寸配合的细节，两个并排的链板之间的内节内宽尺寸，要和单排链的内宽保持一致，同时两排链板之间的中链板厚度要均匀，保证双排链轮的齿能同时卡入两排滚子的间隙里，不会出现偏载啃齿的问题。销轴的两端要和外链板做过盈压装配合，建模时销轴的长度要刚好覆盖外链板的外侧，不能突出过多造成运转时和护板剐蹭，也不能长度不足导致压装强度不够，在重载启动时销轴脱出。链板的边缘都做了小半径的倒圆角处理，一方面是冲压加工时的工艺要求，避免锐边割伤装配人员，另一方面也能减少链条高速运转时的风阻，在有油雾润滑的工况下，圆角还能引导润滑油附着在链板表面，减缓锈蚀速度。

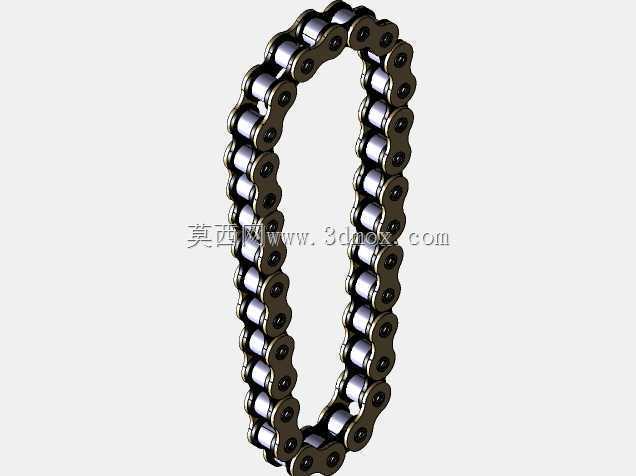

　　从实际使用的功能特性来说，这个链节组装成整链后，能实现平行轴之间的动力传递，相比带传动它没有打滑的问题，传动比准确，适合对传动同步性有要求的工位；相比齿轮传动它的中心距适配范围更广，不需要复杂的箱体支撑，长距离传动时成本更低。建模时把各个零件的配合间隙都做了还原，比如滚子和套筒之间的转动间隙、内链节和外链节之间的铰接间隙，这些间隙不是建模误差，而是实际运转时必须预留的活动量，既能补偿链轮安装时的少量同轴度误差，也能让链条在绕上链轮时顺利弯折，不会出现卡滞。另外链板的表面没有做多余的装饰特征，完全还原了冲压件的平整表面，因为实际生产中链板都是采用冷轧钢板冲压后热处理淬火，表面只做发黑或者镀锌处理，不需要额外的机加工特征，建模时保留这个细节能让数模直接用于后续的有限元受力分析，模拟链板在最大拉力下的形变情况，验证设计的安全系数是否满足工况要求。在做装配验证的时候，还要注意相邻链节之间的弯折角度，要保证链条弯折到最小链轮直径对应的包角时，相邻链板不会发生干涉，这个角度参数直接决定了配套链轮的最小齿数，齿数过少会让链节弯折角度过大，加速铰接部位的磨损，缩短整链的使用寿命。
