仿人五指机械手结构三维设计

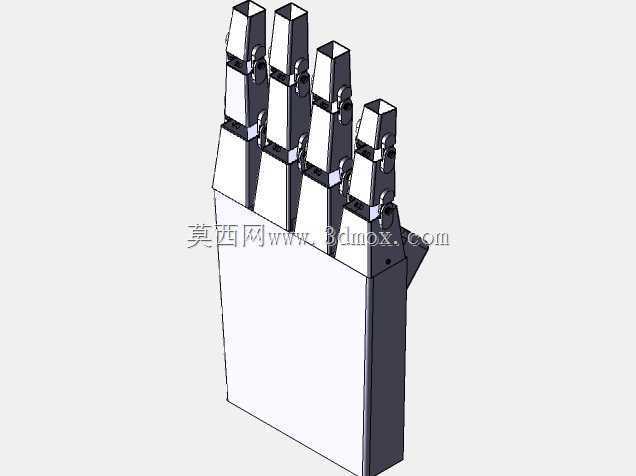

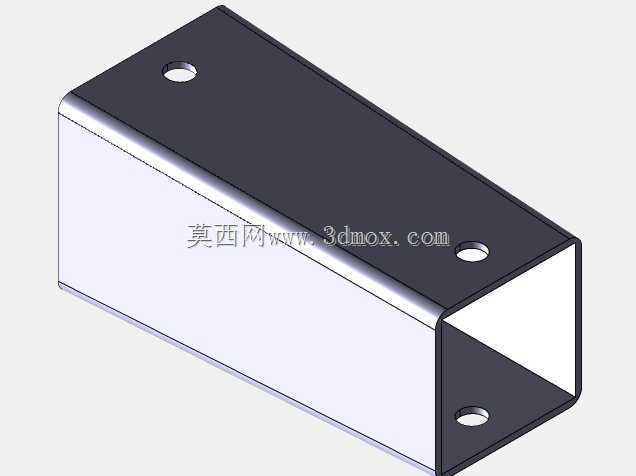

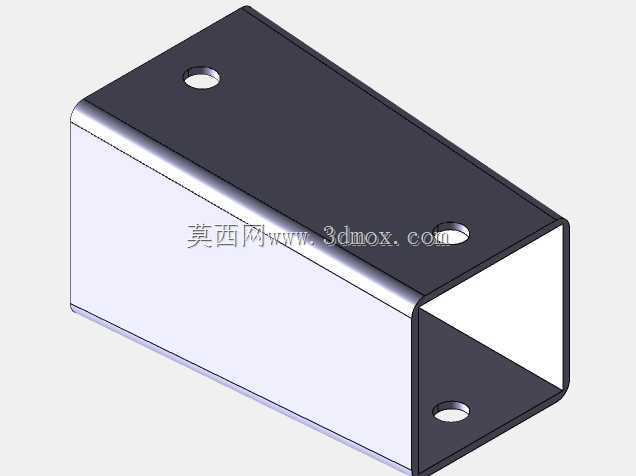

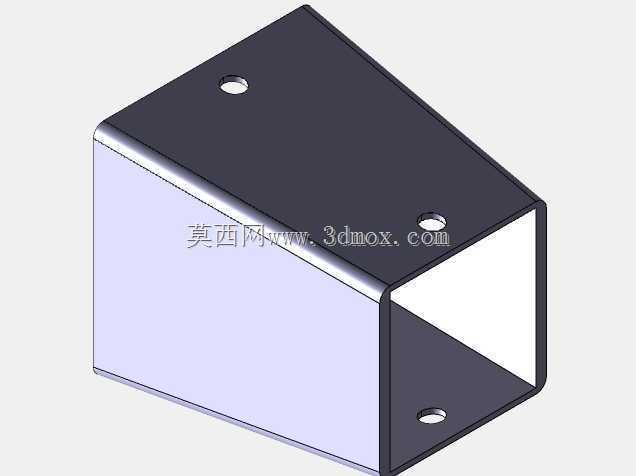

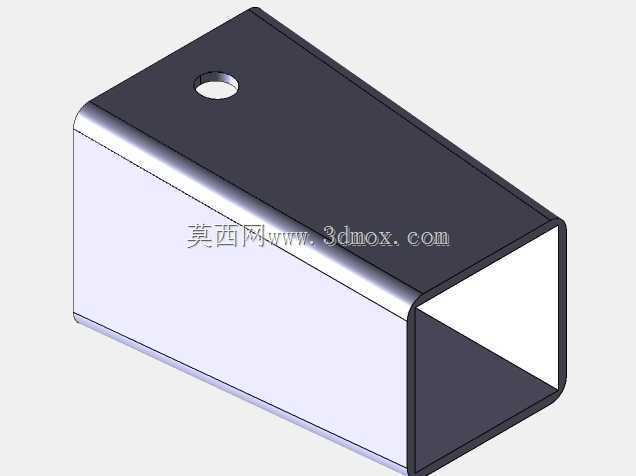

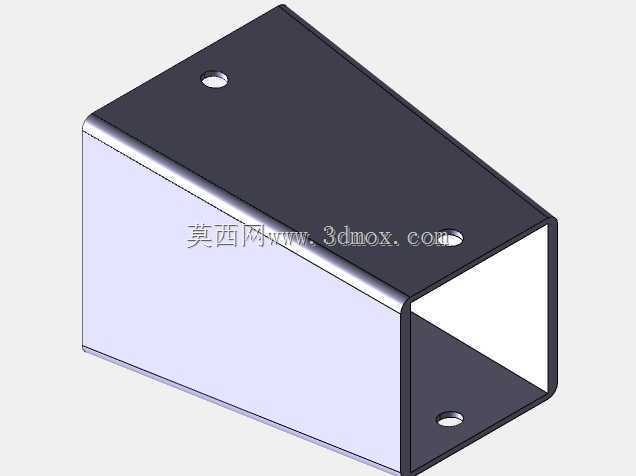

　　这款仿人五指机械手的结构设计，核心瞄准工业场景里异形易碎工件的柔性抓取需求，区别于传统两指夹爪只能适配规则工件的局限，五指布局完全参照人手骨骼运动逻辑做工程化简化，没有照搬人体复杂的肌腱冗余结构，而是把每个指节的转动副做了模块化拆分，单根手指分为近指节、中指节、远指节三个转动单元，指节间的铰接间隙控制在0.02mm以内，避免运动过程中出现窜动影响抓取精度。从实际应用场景来看，这类结构可以直接搭载在六轴工业机器人末端，适配3C电子行业的精密元器件分拣、轻工行业的异形包装件搬运、实验室场景的易碎玻璃器皿转运等工况，相比真空吸盘类执行器，它不需要根据工件表面形态定制吸盘，也不会在易刮花工件表面留下吸附痕迹，对表面粗糙度不均、存在微小镂空结构的工件适配性更强。

　　设计过程中首先做了安装边界的约束，整个手掌基座的安装面预留了标准的工业机器人末端法兰接口，安装孔位采用圆周均布的4-M6螺纹孔，孔位中心距适配主流负载5-10kg工业机器人的末端输出法兰，基座整体厚度控制在45mm，不会因为末端执行器厚度过大挤占机器人运动的工作空间。手指的开合范围做了针对性限位，拇指单独设置了侧向摆动自由度，可实现与其余四指的对掌动作，其余四指的弯曲角度最大可达160度，完全覆盖日常人手抓取常见物体的角度区间，单根手指的最大开合行程为85mm，可抓取直径范围10mm到120mm的各类工件。

　　结构细节上，每个指节的接触面都预留了防滑衬垫的安装槽，槽深1.5mm，可粘贴厚度2mm的聚氨酯防滑垫，既保证抓取摩擦力，又不会因为衬垫过厚影响指节的闭合精度。指节内部预留了驱动走线的空腔，所有穿线孔口都做了R2的圆角倒钝处理，避免长期往复运动过程中磨损驱动线缆，手掌基座的内部空间做了筋条加强，在保证整体重量控制在1.2kg以内的前提下，基座的静态负载能力可达8kg，完全满足常规轻载搬运场景的负载要求。

　　从运动逻辑设计来看，四指的转动副采用联动约束设计，不需要给每个指节单独配置驱动，通过内置的连杆结构就能实现近指节转动时带动中远指节按固定比例弯曲，大幅降低了驱动单元的数量，减少末端执行器的整体重量与布线复杂度，拇指的两个自由度做独立驱动设置，可根据抓取工件的形态调整对掌位置，配合四指的弯曲动作实现包络抓取、捏取、夹取等多种抓取模式：针对大尺寸不规则工件采用全指包络的抓取方式，增大接触面积分散抓取压力；针对小型精密零件采用拇指与食指指尖捏取的方式，保证抓取定位精度；针对薄型片状工件采用拇指与中指侧夹的方式，避免工件受力变形。

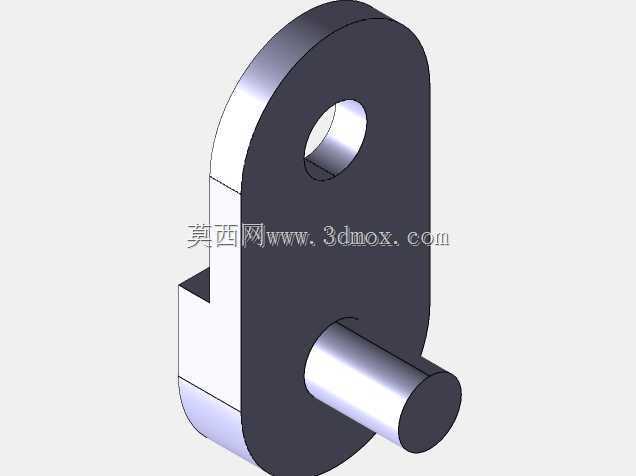

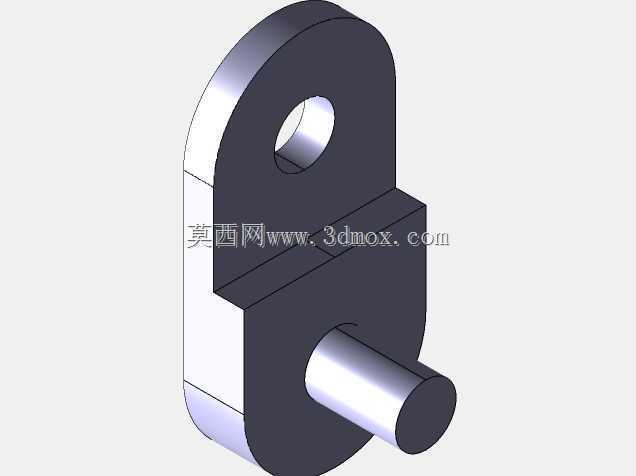

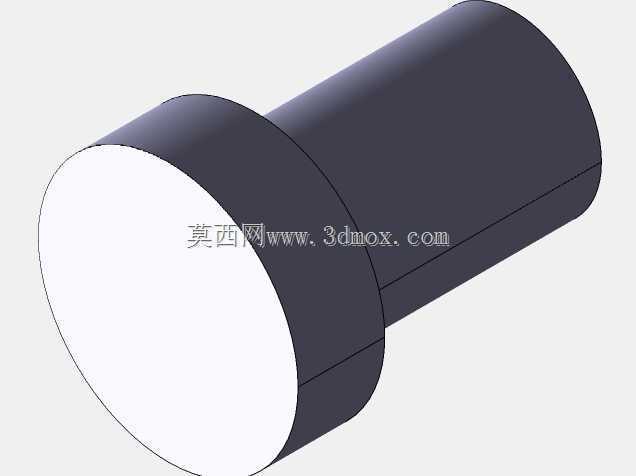

　　安装适配层面，整个结构的所有外露棱边都做了R1以上的圆角处理，没有尖锐凸起，满足工业设备的安全防护要求，不会在运动过程中剐蹭周边设备或者操作人员。基座底部预留了驱动模块的安装位，可适配微型伺服电机或者气动肌腱两类驱动方案，用户可根据自身的应用场景成本预算、控制精度要求灵活选择驱动形式，不需要对主体结构做二次修改。指节部分采用模块化快拆设计，单个指节通过销轴与铰接座连接，拆卸销轴即可快速更换磨损的指节部件，不需要拆解整个手掌结构，大幅降低后期运维的时间成本。

　　实际工况验证层面，该结构的运动重复定位精度可控制在0.1mm以内，在连续10万次往复弯曲测试中，铰接部位的磨损量小于0.01mm，不会因为长期运行出现间隙过大导致的抓取失准问题。针对不同材质工件的抓取测试中，对表面光滑的塑料件、玻璃件，纸质包装件，金属加工件都能实现稳定抓取，不会出现夹伤工件或者抓取脱落的情况，相比传统刚性夹爪，它的抓取力可通过驱动参数做线性调整，最小抓取力可控制在5N以内，完全适配易损易碎工件的抓取需求，不会因为夹持力过大造成工件报废。
