内燃机配气机构凸轮轴结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781401
  • 内燃机配气机构凸轮轴结构设计
  • 内燃机配气机构凸轮轴结构设计
  • 内燃机配气机构凸轮轴结构设计

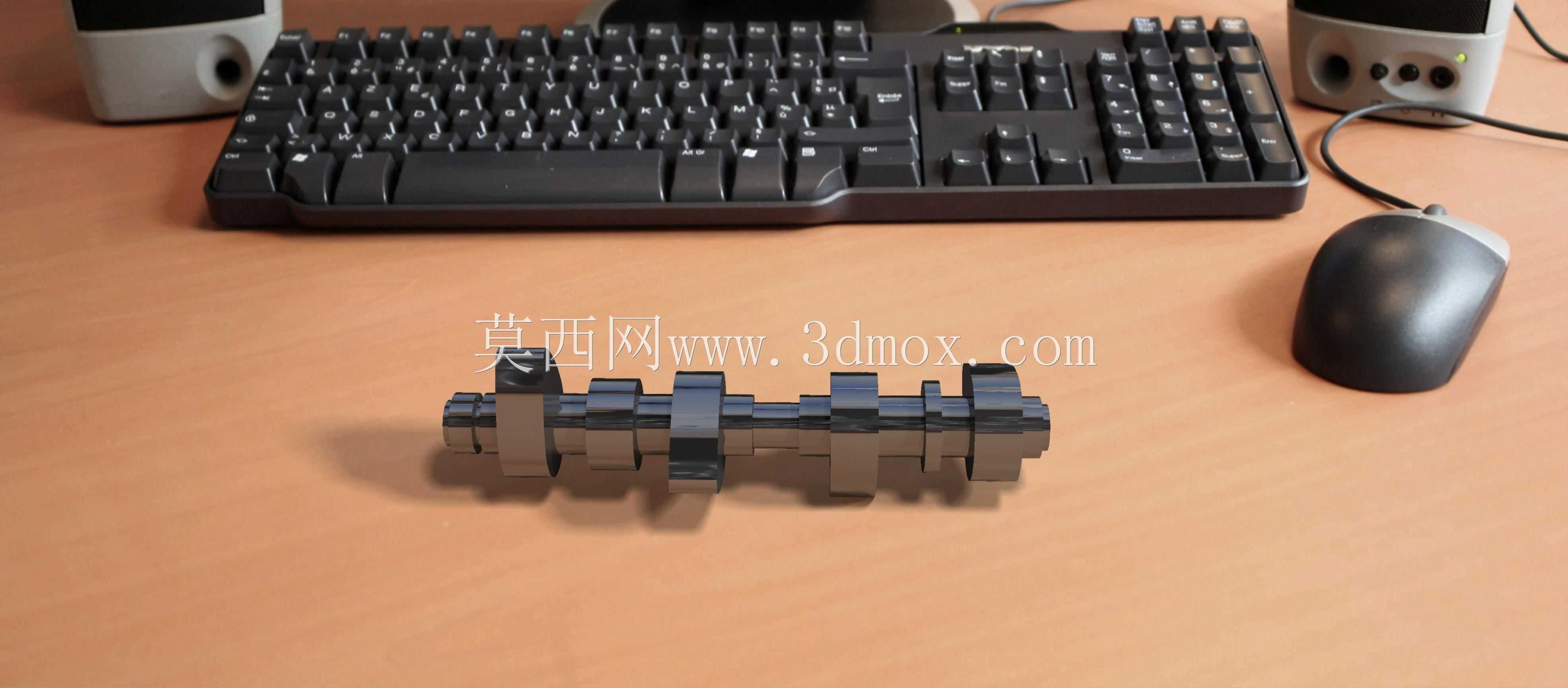

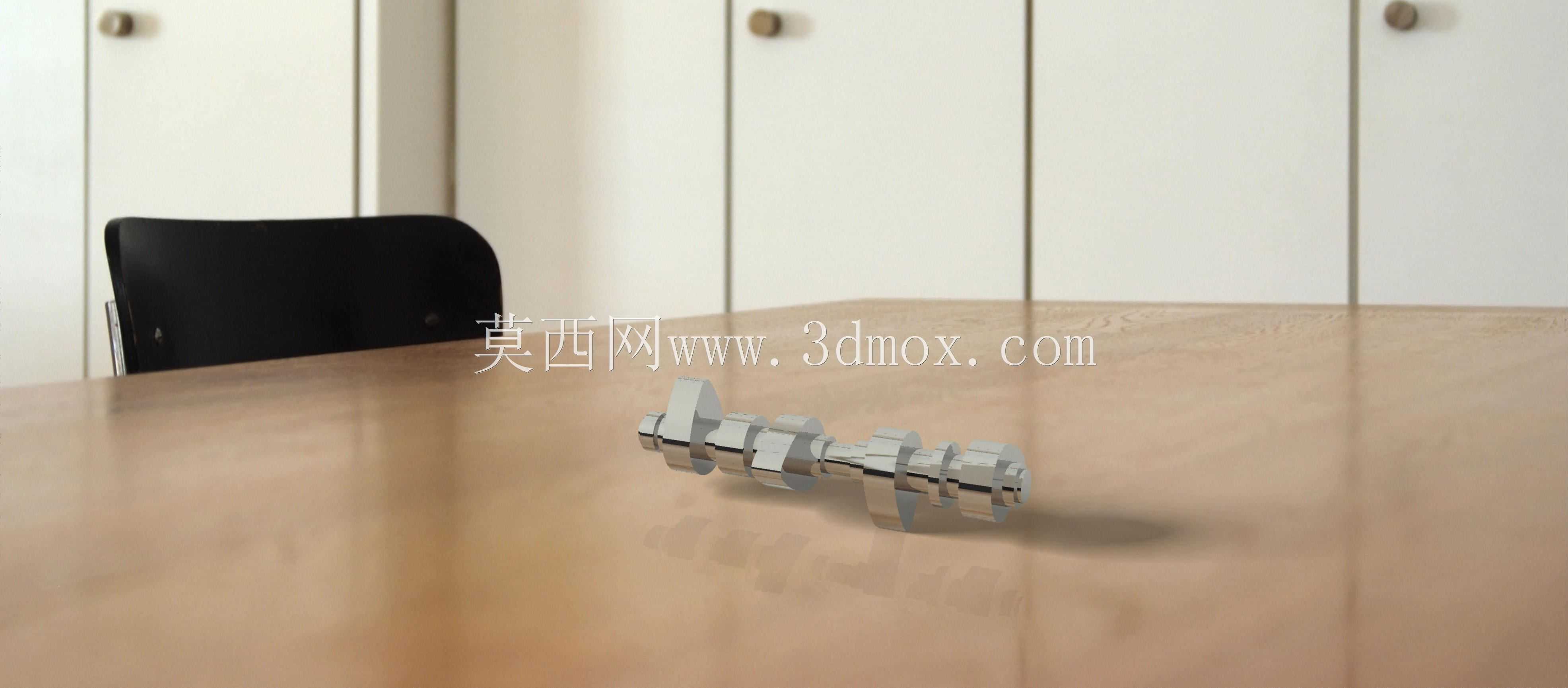

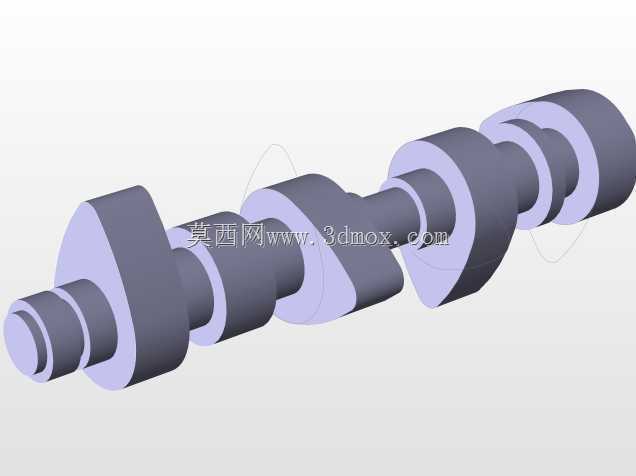

  在往复式内燃机的配气系统里,凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件,其型线精度、安装同轴度、表面耐磨性能直接影响发动机的充气效率、怠速稳定性与全工况动力输出表现。从实际装机场景来看,这类凸轮轴普遍适配小排量直列四缸汽油机的顶置配气布局,安装时需要匹配缸盖上部的凸轮轴轴承座孔位,轴段上的各凸轮桃尖对应各缸进排气门的位置,通过正时链条或正时皮带与曲轴端的正时链轮连接,严格按照曲轴转角对应的配气相位驱动气门挺柱、摇臂,完成进排气门的定时开启与关闭,保证气缸内的换气过程精准匹配活塞的四冲程运动循环。

  设计这类轴类零件时,首先要结合目标机型的配气相位要求确定各凸轮的型线轮廓,桃尖的升程高度需要匹配气门的最大开启升程,缓冲段的型线设计要兼顾气门开闭的冲击控制,避免落座冲击力过大造成气门密封面磨损、异响等问题;轴颈的直径尺寸需要满足高速旋转下的刚度要求,避免高转速工况下轴段挠曲变形导致配气相位偏差,同时各轴颈的同轴度公差需要控制在合理范围内,保证转动过程中轴承副的润滑状态稳定,避免偏磨造成的早期失效。

  从安装边界来看,整根凸轮轴的轴向定位需要通过端部的止推片实现,轴向窜动量需要控制在0.1-0.2mm区间,既避免热胀冷缩造成轴段卡滞,也防止轴向窜动过大导致凸轮与挺柱的配合位置偏移,造成偏磨。凸轮的表面处理通常采用冷激铸铁或表面淬火工艺,表面硬度达到HRC55以上,保证长期与挺柱接触摩擦过程中的耐磨性能,轴颈表面的粗糙度需要控制在Ra0.8以下,满足压力润滑下的油膜形成条件。

  在实际工程应用中,这类凸轮轴的建模过程需要重点关注凸轮型线的参数化构建,通常会先根据配气相位表生成凸轮的升程曲线,再通过扫掠、阵列等特征完成整根轴的结构设计,建模时需要预留出正时链轮、信号轮的安装轴段与键槽位置,保证装配时各部件的周向定位准确。不同缸数的机型凸轮轴的轴段长度、凸轮数量与夹角存在明显差异,直列四缸机型的同名凸轮之间的夹角为90度,对应曲轴每旋转180度完成一个气缸的做功行程,建模时需要严格按照发火顺序确定各凸轮桃尖的周向角度,避免装配后配气相位错乱导致发动机无法正常启动。

  从功能特性上看,凸轮轴的转动阻力直接影响发动机的机械效率,因此轴颈与轴承座的配合间隙需要控制在合理范围,间隙过大会造成机油压力泄压,影响润滑系统的供油压力,间隙过小则会在热机状态下出现轴颈抱瓦的故障。凸轮型线的设计还需要兼顾高转速下的气门弹簧共振问题,型线的加速度曲线需要平滑过渡,避免加速度突变造成气门弹簧颤振,导致气门关闭不严、动力下降等问题。在三维建模过程中,还需要对凸轮轴的动平衡进行校核,尤其是高转速机型的凸轮轴,需要在轴段上设计平衡块结构,抵消凸轮偏心质量带来的旋转振动,降低发动机运转过程中的整机振动与噪声水平。
