车用点火系统火花塞结构三维数模

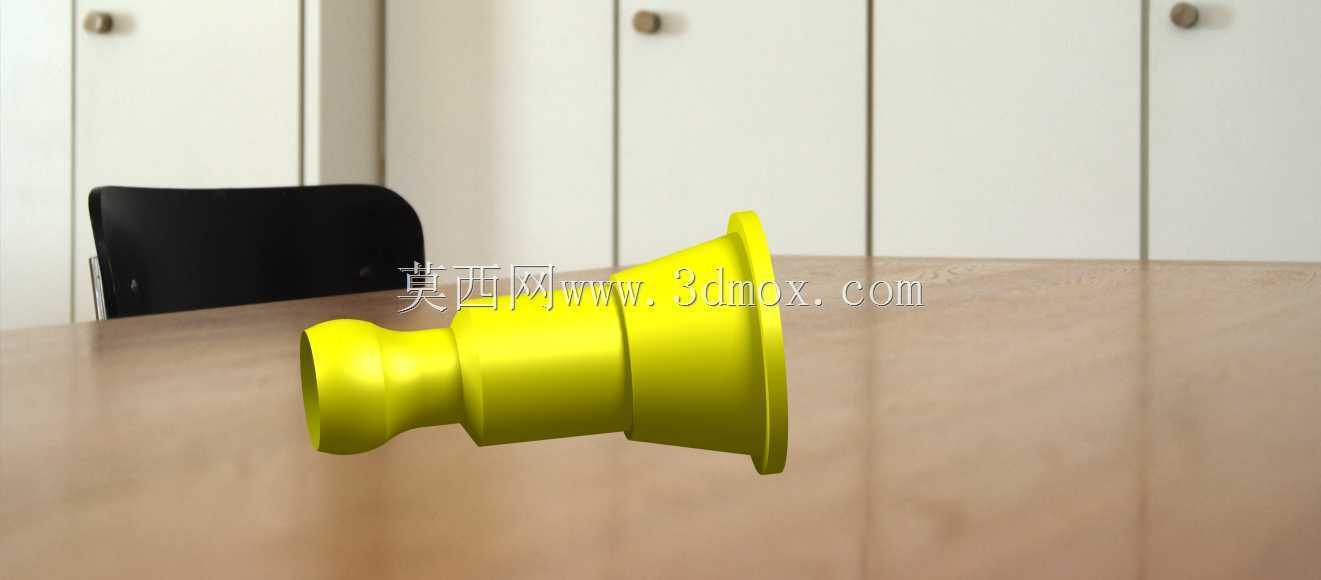

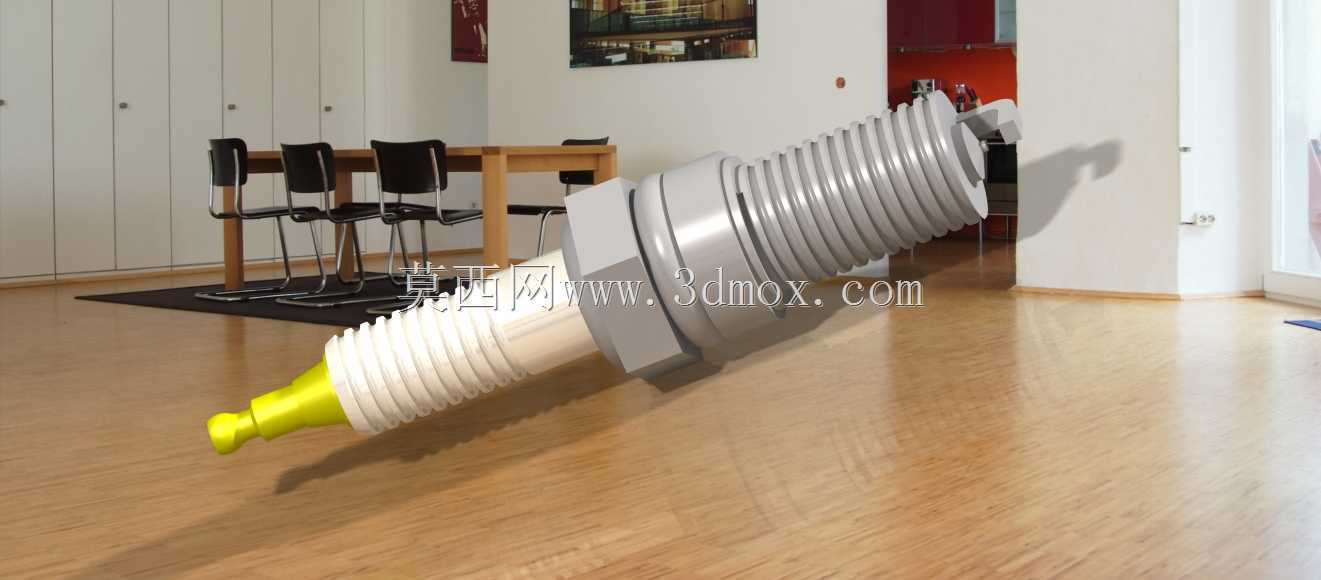

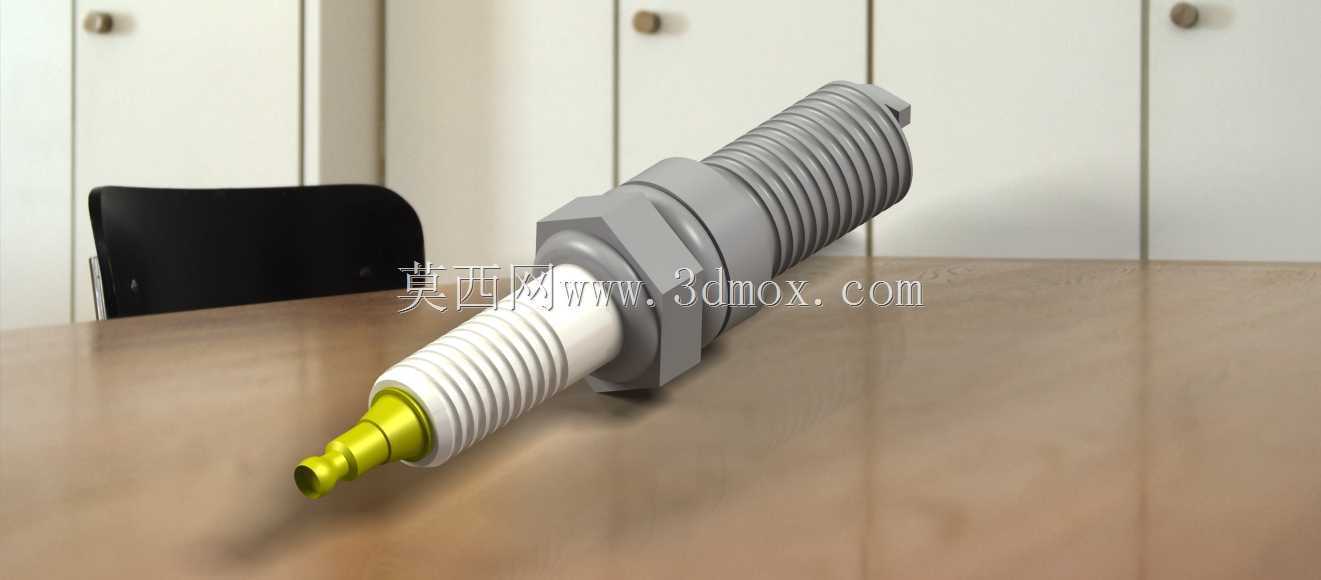

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出稳定性与排放水平的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构，覆盖从接线端到点火端的所有功能段特征，可直接用于点火系统匹配校核、发动机周边部件干涉检查、维修拆装模拟等工程场景。从结构拆分来看，模型最上端的接线端子采用收口式圆柱结构，表面做了防滑滚纹处理，用于和高压点火线的插接端形成过盈配合，保证高压电传输过程中不会出现跳火、松脱问题，端子下方依次设置了密封衬垫与六角拧装段，六角段的对边尺寸严格遵循通用火花塞的装拆标准，可匹配常规套筒扳手的作业空间，在做发动机缸盖周边布局设计时，可直接以该六角段的外轮廓作为装拆工具的运动边界，

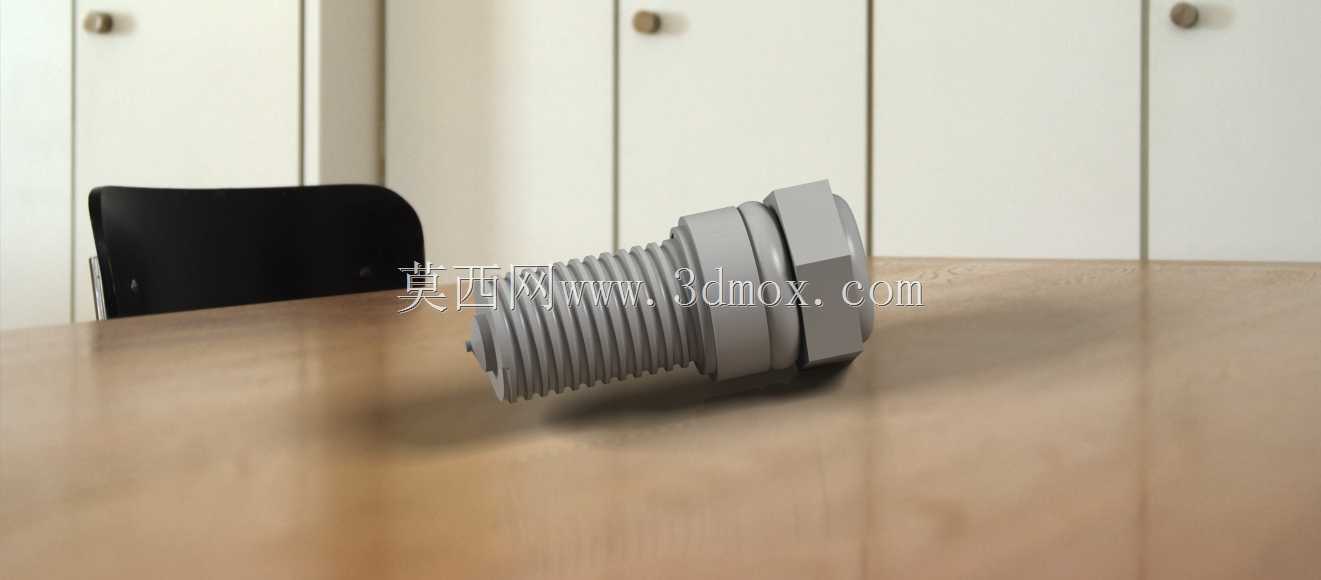

　　预留足够的扳手操作空间，避免后续量产装配时出现工具无法卡入、拧紧力矩不足的问题。六角段下方的主体壳体采用滚压成型的外螺纹结构，螺纹规格匹配主流乘用车型缸盖的火花塞安装孔，螺纹段的长度直接决定了火花塞的点火端伸入燃烧室的深度，建模时严格控制了螺纹收尾位置与密封座面的距离，保证安装后点火电极的位置处于燃烧室的最优点火区域，既不会因为伸入过深导致电极受活塞运动干涉，也不会因为伸入过浅导致缸内混合气无法被有效点燃，密封座面采用锥形密封结构，无需额外加装密封垫片即可保证缸内高压燃气不会从安装螺纹处泄漏，建模时还原了座面的微小锥度特征，可用于模拟安装拧紧后的密封面接触应力分布。壳体内部的陶瓷绝缘体是模型的核心结构段，采用多级阶梯轴结构，

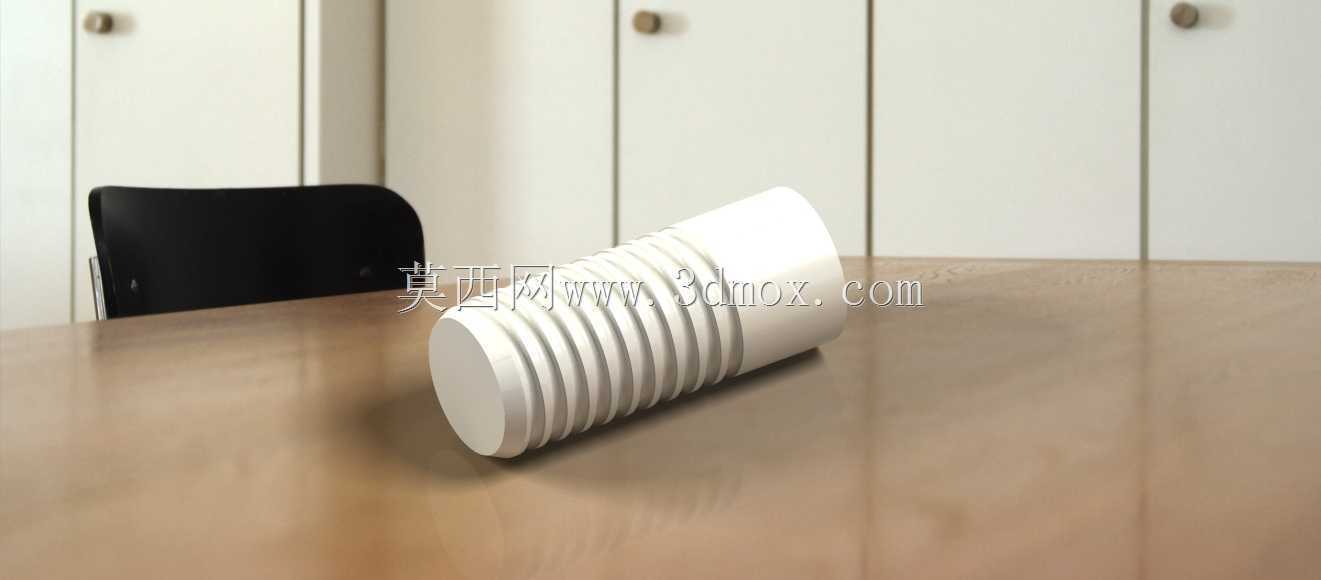

　　从壳体内部向上延伸出一段加高的绝缘段，表面做了多道环形伞棱设计，这些伞棱的作用是增加绝缘体表面的爬电距离，避免发动机舱内的油污、水汽附着在绝缘体表面时出现高压沿面闪络，导致点火能量损失，陶瓷段内部贯穿设置了中心电极，中心电极上端与接线端子通过导电密封玻璃料烧结固定，下端伸出陶瓷绝缘体端面，与侧电极形成规定宽度的点火间隙。侧电极采用折弯式镍合金结构，一端焊接在壳体下端的端面边缘，折弯后与中心电极端面保持平行，两者之间的间隙尺寸严格按照量产点火要求设置，建模时还原了侧电极的焊接圆角与折弯处的应力释放结构，可用于模拟电极在长期高温冲击下的形变趋势。在实际工程应用中，这套数模可用于多个场景：新发动机开发阶段，可将数模导入缸盖总成模型，校核火花塞安装孔的深度、螺纹同轴度、密封座面角度是否匹配，同时模拟火花塞拧紧过程中与缸盖冷却水套、进排气道的壁厚距离，避免钻孔时打穿腔体；在做发动机点火系统匹配时，可基于数模的电极伸入位置，仿真计算缸内混合气的流动方向对点火间隙的影响，调整电极的朝向来优化点火成功率；在售后维修培训场景中，可基于数模做拆装流程模拟，明确拧紧力矩对应的螺纹旋入圈数，避免过度拧紧导致陶瓷绝缘体破裂、或者拧紧不足导致密封失效。建模过程中对各部件的配合公差做了等效还原，比如壳体与陶瓷绝缘体之间的过盈压装段、中心电极与陶瓷内孔的配合间隙，都按照实际量产的公差带做了特征处理，在做虚拟装配时不会出现部件穿模、配合间隙不合理的问题，所有外轮廓的倒角、

　　圆角都按照实际机加工与成型工艺做了还原，没有出现尖锐直角等不符合实际生产的特征，螺纹段采用真实的螺旋扫描特征建模，而非贴图模拟，可直接用于生成工程图的螺纹标注，也可导出用于3D打印做结构验证样件。针对不同排量发动机的安装边界差异，模型的螺纹长度、绝缘体高度、六角段尺寸都做了参数化特征预留，可通过调整参数快速衍生出不同热值等级、不同安装尺寸的火花塞型号，无需重新从零建模，大幅提升同系列部件的设计效率。在做发动机舱热管理仿真时，可基于数模的各部分材质属性（壳体为钢制、陶瓷为氧化铝绝缘材质、电极为镍基合金），赋予对应的导热系数、热膨胀系数参数，模拟发动机全负荷工况下火花塞从燃烧室吸收热量、通过壳体螺纹传递到缸盖散热的过程，校核火花塞的热值是否匹配发动机的热负荷水平，避免出现火花塞过热导致的早燃、或者过冷导致的电极积碳问题。
