带橡胶胎面的汽车金属轮辋总成结构

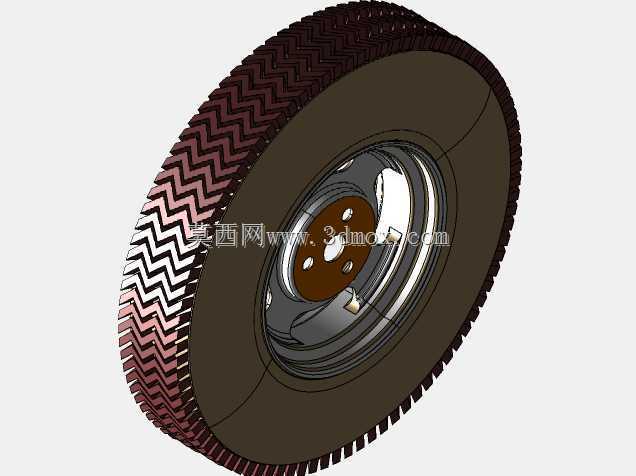

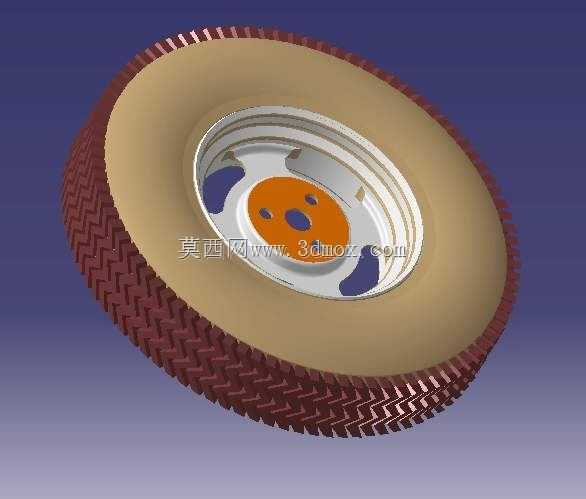

　　汽车行走系统中，车轮总成是直接关联行驶安全性、平顺性与承载能力的核心部件，本次呈现的带轮胎金属轮辋框架结构，覆盖了民用乘用车非驱动轮的典型结构特征，可直接用于整车总布置校核、行走系统运动干涉分析、轮胎装配工艺模拟等多个工程场景。在整车开发流程里，轮辋与轮胎的匹配设计往往需要和转向节、制动盘、悬架下摆臂、轮罩护板等周边部件做多次边界校核，这套三维结构完整还原了金属轮辋的安装法兰、轮辐减重孔、胎圈座、轮缘以及轮胎胎面花纹、胎侧轮廓的全部几何特征，能为设计人员省去基础特征建模的重复工作量，把精力集中到匹配优化层面。

　　从实际用途来看，该轮辋框架主要承担三方面核心作用：一是作为轮胎的装配载体，通过轮缘与胎圈座的过盈配合约束轮胎的径向与轴向位移，保证充气状态下轮胎不会出现脱圈、滑移问题；二是通过中心安装法兰与转向节/轮毂轴的配合，将车身载荷传递到轮胎接地面，同时传递制动、驱动过程中的扭矩；三是轮辐上的开孔结构兼顾了制动系统散热需求，行车过程中轮辋随车轮转动，气流可通过轮辐空隙直接冲刷制动盘表面，带走制动摩擦产生的热量，避免制动热衰退。

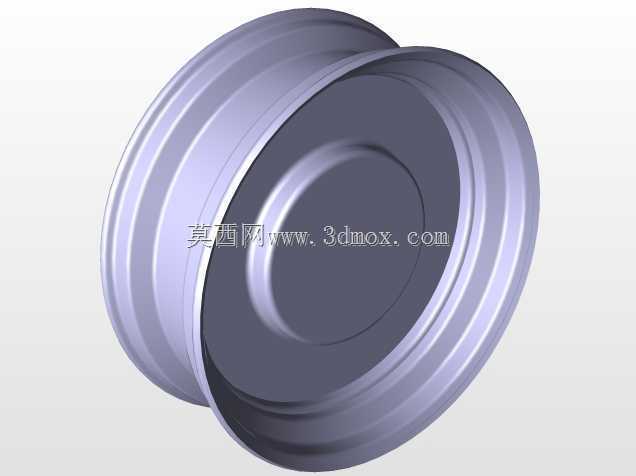

　　设计思路上，这套结构遵循了乘用车钢制轮辋的典型设计逻辑：轮辋本体采用滚压成型的等强度截面设计，胎圈座位置设置5度的倾斜角，方便轮胎装配时的滑入，同时保证充气后胎圈与座面紧密贴合；轮辐与轮辋的连接位置采用圆弧过渡，避免应力集中，在承受路面冲击载荷时不会出现焊缝开裂问题；中心法兰面设置了四个螺栓安装孔，孔位精度按照整车装配的IT7级公差设计，保证车轮安装后的端面跳动量控制在0.3mm以内，避免高速行驶时出现车轮抖动。轮胎部分的胎面花纹采用了纵横交错的块状花纹设计，纵向主沟槽负责排水，提升湿滑路面的抓地力，横向花纹块则负责传递制动力与驱动力，花纹沟的深度按照常规民用轮胎8mm的磨损极限设计，胎侧的弧度则匹配轮辋轮缘的轮廓，避免转向过程中胎侧与轮辋发生剐蹭。

　　外形尺寸与安装边界方面，该轮辋的名义直径为14英寸，轮辋宽度为5.5J，适配185/70 R14规格的子午线轮胎，轮胎充气后的外直径约为615mm，断面宽度约为189mm；中心安装孔的直径为57.1mm，螺栓孔分布圆直径为100mm，单颗螺栓的公称直径为14mm，安装面到轮辋外侧的偏距为38mm，这些参数完全匹配主流A0级乘用车的前轮安装边界。在做整车总布置校核时，需要重点关注轮辋内侧与制动卡钳的间隙，该结构预留的最小间隙为12mm，满足制动盘热膨胀后的间隙要求；轮辋外侧与轮眉的最小间隙在满载状态下为25mm，转向到极限角度时，轮胎胎侧与轮罩内衬的最小间隙为18mm，不会出现运动干涉。另外，轮辋的气门嘴安装孔设置在轮辐靠近轮缘的位置，孔径为11.5mm，适配常规的卡扣式气门嘴，安装后气门嘴的伸出长度不会超过轮辋外侧平面，避免行车过程中被异物剐蹭损坏。

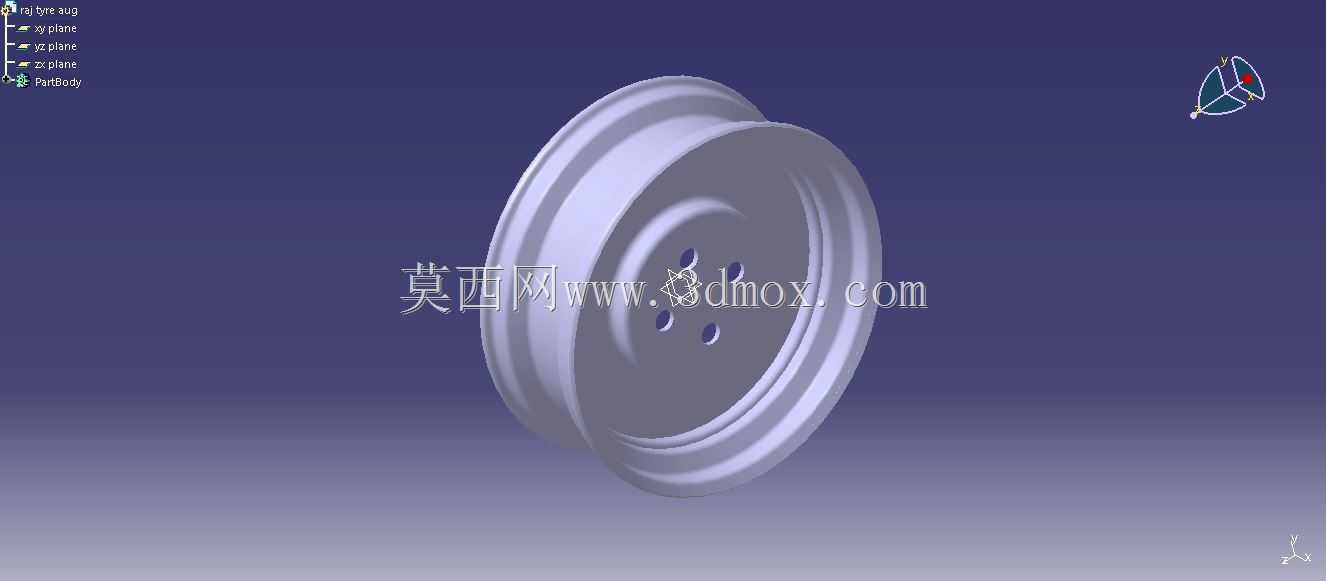

　　在建模细节处理上，金属轮辋的所有折弯位置都保留了实际生产中的圆角特征，没有采用直角简化，避免后续做有限元分析时出现应力奇异问题；轮胎的胎面花纹做了等距阵列处理，花纹块的拔模角度设置为3度，符合轮胎硫化成型的工艺要求；轮辐上的减重孔边缘都做了翻边处理，既提升了轮辐的结构刚度，又去除了冲孔后的锐边，避免装配轮胎时割伤胎圈。整个装配结构的配合关系完全按照实际装配逻辑设置，轮胎与轮辋的配合面采用过盈配合约束，中心法兰与轮毂轴的配合面采用同轴约束，螺栓孔位置采用对应位置的重合约束，导入到装配环境后可直接用于运动仿真分析，不需要重新调整配合关系。
